بديل ايسي باور

[hamadaaa]

الاخوه المهندسين الافاضل اريد بديل ايسي sd 565 باور ريسيفر لانه غير موجود بالسوق وبحثت مرارا وتكرارا بالنت ولم اجده وشكرا لكم

[عبدالله حجازى]

المشاركة الأصلية كتبت بواسطة hamadaaa

الاخوه المهندسين الافاضل اريد بديل ايسي sd 565 باور ريسيفر لانه غير موجود بالسوق وبحثت مرارا وتكرارا بالنت ولم اجده وشكرا لكم

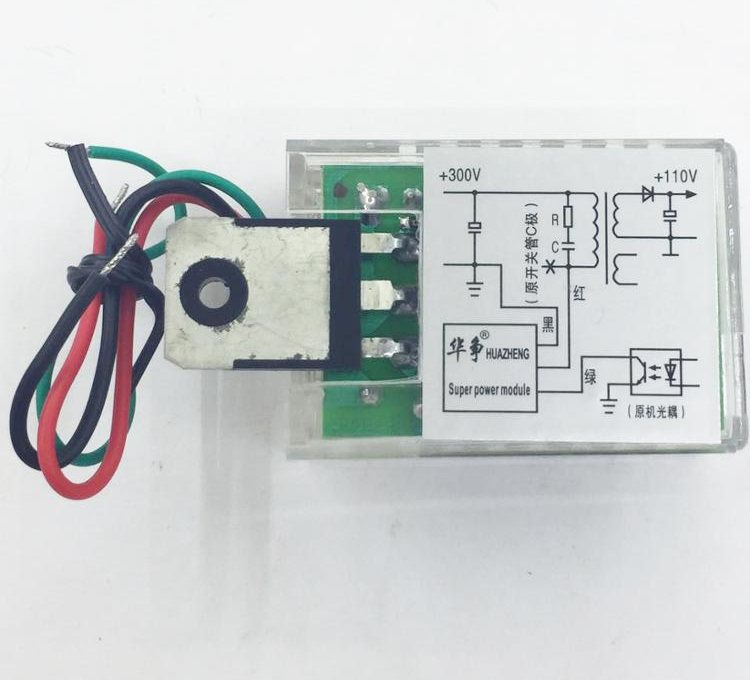

يمكنك التعديل وتركيب مسفيت مناسب مكان ال ic أو استخدام مديول باور جاهز


مثل هذا

[hamadaaa]

اخي الغالي اريد معرفة كيفية التعديل هذه صوره لبوردة الباور و الايس بداخلها
https://www.mediafire.com/view/1pp2b...90725.jpg/file

[مسلم11]

اضافة لما تفضل به الاخ عبدالله
يمكن ان تضع المجموعة 5L0380 دون الحاجة لاي تعديل

[hamadaaa]

الاخ الفاضل اضع هذا الايس ذات الخمس اطراف بنفس ترتيب الثماني اطراف بدون وضع اي شيئ كمقاومه او موحد وشكرا لردكم الكريم

[hamadaaa]

الاخوه الافاضل هل بمجرد تغيير الايسي ب 5l0380 سوف يتم اصلاح لمبة الباور التي ترعش ام ان هذا العيب من الفوتكبلر كما ذكر بعض العاملين بالمجال وشكرا لكم

[yasser73]

BU920
BU922
MJ10002
MJ10003
2SD685
قرأة الاي سي ده هي Silicon NPN-darlington transistor+diode
وقدرته S-L, 400/400V, 10A, 100W, B>800

[مسلم11]

المشاركة الأصلية كتبت بواسطة hamadaaa

الاخوه الافاضل هل بمجرد تغيير الايسي ب 5l0380 سوف يتم اصلاح لمبة الباور التي ترعش ام ان هذا العيب من الفوتكبلر كما ذكر بعض العاملين بالمجال وشكرا لكم

كنت اعتقد انك تستخدم مجموعة غير التي ارسلتها لك عندما ذكرت ان اطرافها خمس .
رفرفة الليد تدل على وجود خلل اما بالمنظم TL431 او احد مقاوماته تاكد منه ومن قيم المقاومات دارة الدخل سليمة لا تغير بها شيء .
