إختيار المقاومة المتغيرة

[عصـــــام]

السلام عليكم.

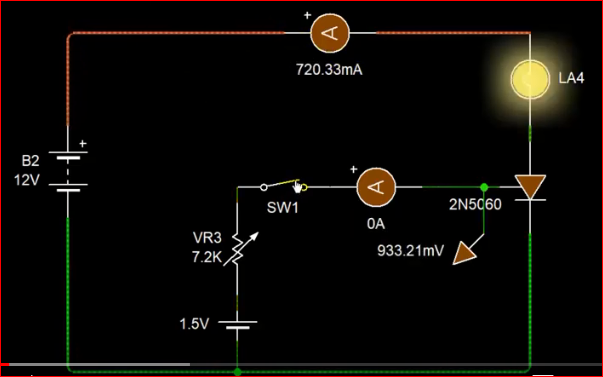

الدائرة في الأسفل هي دائرة ثايرستور .
تيار المسك 5 ملي أمبير
كيف أختار المقاومة المتغيرة المناسبة التي تنقص التيار من 720 ملي أمبير إلى أقل من 5ملي أمبير حتى يفصل الثايرستور . شكرا

[ماجد عباس محمد]

ولماذا تحتاج مقاومة متغيرة؟
اقسم جهد البطارية مطروحا منه 0.8 فولت وهو جهد دوام القدح من الداتاشيت اي 0.7 علي قيمة نيار القدح تحصل على المقاومة

[burai nuraldaem]

السلام عليكم من بعد غياب
اتمني ان تكونوا بخير
اخي عصام
تيار المسك يمر من المصدر للثايرستور عبر الحمل
اما تيار القدح فيمر من البوابه الي الكاثود ثم الي الارضي
اظنك تخلط بين تيار القدح و تيار المسك
نعم من وسائل غلق الثايرستور تقليل تيار المسك (ضمنيا تيار الحمل ) من 720 مللي الي اقل من 5 مللي كما في حالتك
لذا لماذا مقاومه متغيره كما ذكر الاستاذ ماجد ؟؟
ان كان التيار اقل من تيار القدح فلن يفتح العنصر
ايضا بعد فتح العنصر يظل مفتوح ما توفرت الشروط السابقه
ولا يغلق من البوابه الا في حال الثايرستور المحكوم باغلاقه عبر البوابه
GTO : GATE TORN OF SCR

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

ولماذا تحتاج مقاومة متغيرة؟
اقسم جهد البطارية مطروحا منه 0.8 فولت وهو جهد دوام القدح من الداتاشيت اي 0.7 علي قيمة نيار القدح تحصل على المقاومة

المشاركة الأصلية كتبت بواسطة burai nuraldaem

السلام عليكم من بعد غياب
اتمني ان تكونوا بخير
اخي عصام
تيار المسك يمر من المصدر للثايرستور عبر الحمل
اما تيار القدح فيمر من البوابه الي الكاثود ثم الي الارضي
اظنك تخلط بين تيار القدح و تيار المسك
نعم من وسائل غلق الثايرستور تقليل تيار المسك (ضمنيا تيار الحمل ) من 720 مللي الي اقل من 5 مللي كما في حالتك
لذا لماذا مقاومه متغيره كما ذكر الاستاذ ماجد ؟؟
ان كان التيار اقل من تيار القدح فلن يفتح العنصر
ايضا بعد فتح العنصر يظل مفتوح ما توفرت الشروط السابقه
ولا يغلق من البوابه الا في حال الثايرستور المحكوم باغلاقه عبر البوابه
GTO : GATE TORN OF SCR

السلام عليكم
شكرا جزيلا بارك الله فيكما...
فهمت الجواب .

[burai nuraldaem]

بالتوفيق اخي
