السلام عليكم
احتاج لمجموعة ic تقوم على انتاج اشارة ثلاثية الطور بفارق زاوية بين الموجات مقداره ٦٠ درجة وتكون اشارة صافية وحرة بدون اي تداخل من اي نوع من انواع الاشارات الاخرى
تماما كما بالصورة

قد اوضح الاخ sskk77 انه يمكن ذلك من خلال المعالج وفتحت هذا الموضوع لنقاش هذا الامر معه ولامانع ابدا من اية اضافات من الاخوة الاعزاء.
الاخ sskk77 ارجو منك ان تضع رسم للدارة المقترحة وكيفية التشغيل وتوضيح المخارج وان كان بالامكان ان تضع مدخل اتحكم به بجهد النبضات و توضيح توصيل Vref الجهد المرجعي وكيف يوصل التحكم بالجهد Vc .
بالمعلومات المصنعية يوجد الكثير من الرموز لم افهمها اعتقد انها تخص البرمجة .
سؤال اخير هل يمكن لاي متحكم ان يخرج تلك الاشارة ان كان لا فاي المتحكمات تستطيع ذلك لان الرقم المرفق الخاص بالمعالج لا يوجد هنا واحتاج الى البحث عنه وشراءه من المحافظات الاخرى .
ارجوك اخي الكريم اريد اشارة ثلاثية الطور حرة صافية بدون تعديل او تحميل اشارات هلى بعضها لاحصل على تيار ذو منحني جيبي.
اعذرني على التكرار لانني قرات خواص المعالج ولم اتوصل لشيء
لذلك طلبت منك رسم الدارة .


التعديل الأخير تم بواسطة : مسلم11 بتاريخ 27-06-2019 الساعة 11:47 AM
اعلانات

sskk77
:: مهندس متميز ::
تاريخ التسجيل: Jan 2005
المشاركات: 714
نشاط [ sskk77 ]
قوة السمعة:0
قديم 27-06-2019, 04:06 PM المشاركة 2
افتراضي


السلام عليكم
احتاج لمجموعة ic تقوم على انتاج اشارة ثلاثية الطور بفارق زاوية بين الموجات مقداره ٦٠ درجة وتكون اشارة صافية وحرة بدون اي تداخل من اي نوع من انواع الاشارات الاخرى
تماما كما بالصورة

قد اوضح الاخ sskk77 انه يمكن ذلك من خلال المعالج وفتحت هذا الموضوع لنقاش هذا الامر معه ولامانع ابدا من اية اضافات من الاخوة الاعزاء.
الاخ sskk77 ارجو منك ان تضع رسم للدارة المقترحة وكيفية التشغيل وتوضيح المخارج وان كان بالامكان ان تضع مدخل اتحكم به بجهد النبضات و توضيح توصيل Vref الجهد المرجعي وكيف يوصل التحكم بالجهد Vc .
بالمعلومات المصنعية يوجد الكثير من الرموز لم افهمها اعتقد انها تخص البرمجة .
سؤال اخير هل يمكن لاي متحكم ان يخرج تلك الاشارة ان كان لا فاي المتحكمات تستطيع ذلك لان الرقم المرفق الخاص بالمعالج لا يوجد هنا واحتاج الى البحث عنه وشراءه من المحافظات الاخرى .
ارجوك اخي الكريم اريد اشارة ثلاثية الطور حرة صافية بدون تعديل او تحميل اشارات هلى بعضها لاحصل على تيار ذو منحني جيبي.
اعذرني على التكرار لانني قرات خواص المعالج ولم اتوصل لشيء
لذلك طلبت منك رسم الدارة .
السلام عليكم
نعم اخي العزيز مسلم يمكن ذلك
يمكن لاي معالج عمل هذا ان كان التردد منخفض ( لا يتجاوز 100 هرتز) لكن الوضع سيسوء في الترددات العالية لذلك بدايتا يرجى ذكر التردد المطلوب فان كان منخفض فسيتم الامر ببساطة بمعالجات متوفرة بكثرة
اما ان كان النردد المطلوب مترفعا فلا بد من استعمال معالج فيه هذه الخاصية مثل سلسلة المعالجات PIC16F177X
فانه سيخرج لك الاشارة بدقة 10 بت وهي دقة ممتازة لن تستطيع رؤية التدريجات بسهولة على راسم لاشارة
وبما انك تريد موجة جيبية فالموجة المثلثة هي الانسب بالنسبة لك استخدم معها مكثف مناسب للتردد المطلوب و ستكون النتائج رائعة جدا سيزيل اثر التدريجات وتكون جيبية نقية
اما عن المخطط و الاطراف فتوجد العديد من الخيارات ابسطها لن تحتاج الا الى المعالج دون قطع اضافية لان فيه دارة مذبذب داخلي في حال استخدام الجهود المرجعية الداخلية في المعالج
اما ان كان الجهد المرجعي خارجي فستحتاج بضع مقاومات متغيرة لتغيير الجهود
واما الاطراف فيوجد خيارات كثيرة تستسطيع التبديل والتغيير بينها كما تريد بحسب حاجتك وينطبق عليها الكلام السابق ربما تحتاج فقط 3 اطراف وهي مخارج الاشارةاو تزيد ان استخدمت جهود مرجعية خارجية
حمل MPLAB من موقع الشركة وبعد التحميل البرنامج سيساعدك في بناء الدارة فهو سيريك المعالج وكل طرف ستستخدمه سيظهر لك عليه علامة تدل على انه مستخدم وكل تغيير تجريه ستراه على المعالج
أخي العزيز لا يوجد اي كود برمجي في المثال السابق فكل الرموز الموجودة تدل على الهاردوير في المعالج
يرجى ذكر الرمز الذي لم تفهمه وانا بالخدمة

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,803
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 27-06-2019, 06:53 PM المشاركة 3
افتراضي


حياك الله
التردد المطلوب هو تردد الشبكة العمومية 50Hz .
لا باس بالنسبة للتعديل يوجد بالدارة الاساسية نظام تعديل جيد
احتاج فقط للاشارة
ارجوك احتاج لرسم الدارة التي تقترحها وتعفيني من التحميل .
حاليا لا احتاج لمعرفة تلك المصطلحات لان معرفتها تتطلب دراسة المعالج ككل واقوم الان بذلك رويدا رويدا .
مثلا المصطلح vco اعلم انه التحكم بالتردد جهديا .تخيل ان اكون مبتدا بالالكترونيات وتخبرني بان vco تحكم بالجهد ولا اعلم ماهو الجهد وماهو التردد .اتمنى ان تفهم قصدي
اريد الان رسم للدارة اقرأه ومن ثم اتابع معك لان الصورة وقتها ستوضح لي الكثير بحيث استطيع فهم الذي سيجري بعون الله.
و بةالنسبة للفلاتر التي اقترحتها فانا هنا احاول الهروب منها قدر المستطاع لا اريد مكثفات كثيرة .
بارك الله بك ارسل مخطط للدارة التي تقترحها واجعلها ثابتة القيمة وساضيف عليها التعديلات المناسبة فيما بعد .

كل الشكر لك


التعديل الأخير تم بواسطة : مسلم11 بتاريخ 27-06-2019 الساعة 07:02 PM

الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,803
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 27-06-2019, 09:22 PM المشاركة 4
افتراضي


تفضل اخي هذه المجموعة التي اخبرتك عنها
https://up.top4top.net/downloadf-1273kbk4x0-pdf.html
اخي الكريم
هذه المجموعة لم اجدها على النت وكانت لدي منذ زمن ولا اعلم اين تجدها .
عند الذهاب للورشة القديمة وجدت بعض الاقراص التي احتفظ بها و احضرتهم ومن جملتهم قرص يحوي معلومات عن العناصر وبه تلك المجموعة .
حاول السؤال عنها عند البائعين وان لم تجدها يوجد ترامزستورات افرادية تصلح بديلا عنها مع بعض التعديل لو احببت ذلك
الترانزستورات المكونة لتلك المجموعة عبارة عن ترانزستورات موصولة بطريقة darlington افتح موقع alldatasheet واكتب بنافذة البحث dar tran فقط والموقع سيتكفل بالباقي .
يوجد موضوع اسمه احجار اللعب بالمشاركة رقم ٣٢ و ٣٣ ذكرت كيف تبحث عن ترانزستور مناسب ستنفعك تلك الطريقة ان شاء الله في البحث عن الترانزستور الذي تريد بشكل اسرع وايسر


التعديل الأخير تم بواسطة : مسلم11 بتاريخ 27-06-2019 الساعة 10:05 PM

ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 28-06-2019, 05:29 AM المشاركة 5
افتراضي


مادمت لم تعتاد الميكرو بعد و مادام التردد ثابت ، لماذا لا تستخدم مكبر العمليات كما فى هذه الدائرة
http://www.qariya.info/vb/showthread...=57372&page=17
و الشرح يذكر أنك لو استبدلت فى الشكل 3 المكبر بعاكس كسبه -1 ستحصل على مولد 3 فاز
عيبها الوحيد أنك لو تحتاج أن يكون التردد متغير ستحتاج إما 3 مقاومات على محور واحد أو 3 مكثفات على محور واحد و تكون كلها متساوية


الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,803
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 28-06-2019, 08:03 AM المشاركة 6
افتراضي


حياك الله اخي ماجد واسعد قلبك
المهم اخي الكريم هو ربط الدارات الثلاث ببعضها .
لتحقيق اشارة جيبية صافية ثلاثية الطور .
فان كنت تعرف طريقة ربط تلك الدارات ببعضها لتحقيق المطلوب بارك الله بك و ادام عليك الصحة والعافية
وحبذا لو اقللنا من المكثفات فثلاثة مكثفات كثيرة واحاول الهروب من المكثف قدر المستطاع لما له من عيوب لا تخفى عليك مع العلم اضع مكثفات ذات جودة عالية كورية الصنع .


التعديل الأخير تم بواسطة : مسلم11 بتاريخ 28-06-2019 الساعة 08:07 AM

ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 28-06-2019, 09:39 AM المشاركة 7
افتراضي


أخى
الدائرة تعطي3 فاز لو بدلت المكبر الغير عاكس بآخر عاكس بكسب يساوى واحد و يكون خرج كل مكبر هو فاز من الثلاثة
للأسف لا تقل فى هذه الدائرة عن ثلاثة

لو بدلت المقاومات الثلاثة مع المكثفات الثلاثة ستحتاج 3 مقاومات
لو قلت من الأول انك تحتاج تغير التردد ما كنت وضعت المشاركة لعلمي بصعوبة التغيير

هناك أخرى تناسب التغيير لكنها تعتمد علي متكاملة LM13700 و المشكلة هل متوافرة ام لا


الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,803
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 28-06-2019, 12:21 PM المشاركة 8
افتراضي


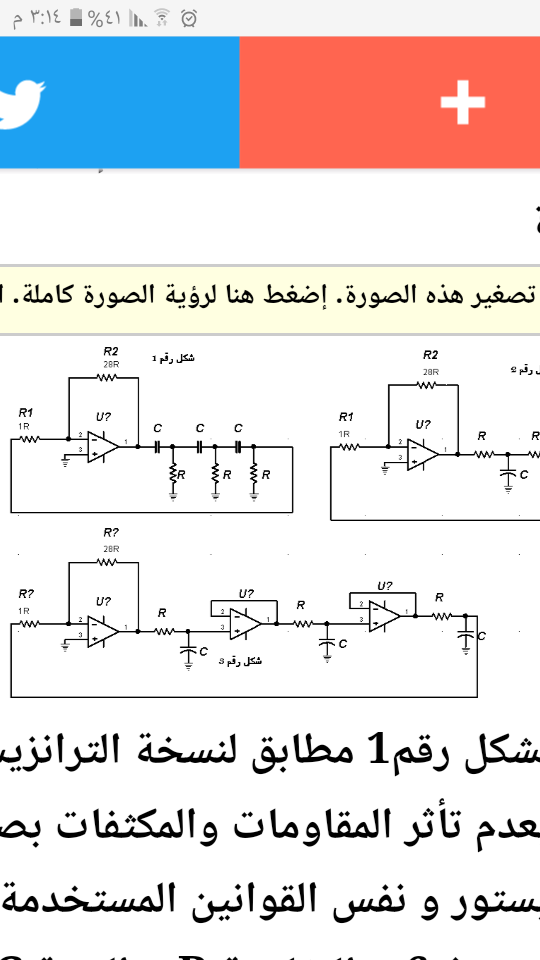

http://upload.qariya.info/up2019/106...2AAEF93769.png
اخي الكريم هل هذا الدارة التي تقصد
لاحظ ان المدخل العاكس موصل بالدارات كلها
معذرة منك لم افهم قصدك ارجو التوضيح
اعتقد ان الدارة رقم ٣ انسب من الاولتين .
ولكنهما تحتوي على مكثفات كثيرة .
برأيك اخي ماجد كيف احصل على استقرار جيد وهل هذا النوع من الدارات يمكن الاعتماد عليه
تحياتي
