مساعدة في دائرة ups

[Bahaa599599]

السلام عليكم
لقد نفذت دائرة ups بسيطة
لكن لاحظت قيمة الخرج مرتفعة قليلا مما هو متوقع
فقد خرج حوالي 270V بدل 220V
مع العلم انني استخدم محول 220 الى 12-0-12

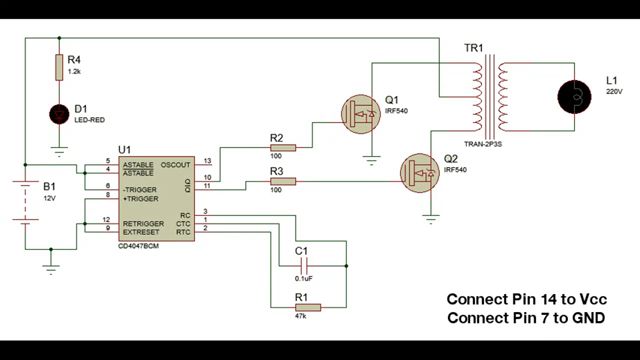

فكيف يمكنني تعديل الخرج الى 220 لاني اظن ان خرج 270V قد تضر بالاجهزة هذه دائرة الانفيرتر مع اضافة مقاومة لتقليل التيار على دخل المتكاملة واستخدام موسفت irf730 بدل الذي في الدائرة

[مسلم11]

هذا منطقي كواقع عملي
فالجهد على الملف الابتدائي يجب ان يكون ٢٧٥ الى ٣٠٠ فولت طبعا لوكان المحول ذوقلب فيرايت اما لو كان محول عادي شرائحي فلا .
اما بالنسبة لبرنامج المحاكاة فاعتقد انك لو عدلت بنسبة التحويل ستحل المشكلة .
وبالعودة للواقع العملي من الافضل ان تحافظ على هذه القيمة على الخرج ٢٧٥ فولت وتضع آلية تضمن لك الحفاظ على خرج بقيمة ٢٢٠ فولت عن طريق التلاعب بجهد الدخل وبهذا تبقى دارتك مضمونة النتائج بكلا نوعي المحولات.
اهلا بك وباي استفسار

[Bahaa599599]

انا نفذتها عملي على ارض الواقع
الخرج ما بين 270 ~ 275
افهم من كلامك انه من الطبيعي خروج 270
ومع الحمل ينزل الفولت ولا تضر الاجهزة

لدي سؤال

بالنسبة لتردد الخرج هل يكون به تشويشات
هل يحتاج الى فلاتر
مثلا لو اردت تشغيل شاحن جوال او لابتوب هل يضر به

[مسلم11]

لقد اخبرتك اخي
انك لو استخدمت محول عادي اي ذو قلب من شرائح الحديد فان هذا الجهد سيؤذي الاجهزة و في هذا النوع من المحولات انت لست بحاجة لفلاتر بل استخدم ملفه الابتدائي مع مكثف كفلتر وخرج هذا النوع افضل بكثير من المحولات ذات القلب الفيريت .
طبعا الاشارة هنا ستخرج مربعة وسانصحك بامر
ان كنت تريد تشغيل جهاز يحوي على دارة تغذية الكترونية فقط ثبت خرج المحول على ٢٢٠ فولت وضع على خرجه دارة توحيد ومكثف وسلم الخرج الى تلك الاجهزة
مثل شاحن موبايل او تلفاز او شاحن لابتوب اي جهاز دارة تغذيته الكترونية وسيعمل باذن الله وبلاش منية الفلاتر

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة Bahaa599599

السلام عليكم
لقد نفذت دائرة ups بسيطة
لكن لاحظت قيمة الخرج مرتفعة قليلا مما هو متوقع
فقد خرج حوالي 270V بدل 220V
مع العلم انني استخدم محول 220 الى 12-0-12
فكيف يمكنني تعديل الخرج الى 220 لاني اظن ان خرج 270V قد تضر بالاجهزة هذه دائرة الانفيرتر مع اضافة مقاومة لتقليل التيار على دخل المتكاملة واستخدام موسفت irf730 بدل الذي في الدائرة

المشكلة هنا ماذا تقيس
انت تدخل 12 فولت و تخرج 220 فولت موجة مربعة و ليست جيبية
تحاول قياسها بآفو رقمى عادى على المدى المتردد
الآفو يستخدم دائرة تقويم لقياس المتردد ولو كان الداخل 220 جيبية سينتج 310 مستمر أما 220 مربعة ستعطى 220 مستمر وهو مصمم لعرض 310 فولت بالقيمة الصحيحة للمتردد 220

هذا ليس خطأ و لكنه طريقة القياس
و ذكرت "آفو رقمى عادى" لأن هناك نوع مرتفع الثمن وفى الداتاشيت أو الخواص يذكر نصا True RMS value هذا النوع قادر على التمييز بين أشكال الموجات و يحسب المكافئ الصحيح لهذه الموجة وهو الوحيد الذى سيقرأ 220 فى هذه الحالة
هذه الدائرة سينخفض الخرج عند التحميل - ولا تناسب أى أحمال حثيه مثل المراوح و الأجهزة ذات المحولات الحديد و الموتورات

[Bahaa599599]

المحول ذو قالب من شرائح الحديد وليس من الفرايت
ويخرج 270 كيف اعدل الخرج الى 220
مع العلم انني استخدم ساعة فحص عادية بشأن دقة القياس التي ذكرها استاذ ماجد
ارجو المساعدة لانني اول مرة انفذ دائرة انفيرتر ولست خبير فيها
والمشكلة ليس لدي سليسكوب ليساعدني في العمل

[ماجد عباس محمد]

ضع لمبة متوهجة تقليدية ولو 5 وات ستعرف من اضائتها هل الفولت سليم ام لا
الاخ الفاضل سعيد قادر له سلسلة تصنيع هذه الوحدات و كان يصنع المحول 10-0-10 إلى 220 لأن تحت الحمل البطارية تكون 10 فولت
ابحث عنها واقرأها ستجد كل من تابعوه وتعليقاتهم

[مسلم11]

لا باس يمكن تصحيح الوضع امامك خياران اخي الكريم
اما ان تعدل الدخل ام تعدل الخرج وهذا عائد لك
هل تستطيع فك المحول اي ان تفك الريش او الشرائح عنه .
طريقته سهلة احضر قطعة خشب قاسية بعض الشيء ولتكن من خشب الزان واطرق الشرائح المعدنية بها حتى تتزحزح ومن ثم احضر مفك عادي وابدأ باخراج الشرائح الصغيرة اولا ومن ثم الكبيرة ومن ثم نتابع.
او يوجد طريقة ثانية ولكن احتاج لمعرفة استطاعة المحول او قياساتة طول وعرض وسماكة الشرائح المعدنية ضمن المحول.
بالنسبة لما ذكر الاخ ماجد حول جهد البطارية التي يستخدمه الاخ سعيد فربما هو نوع خاص من الانفرترات.
اذ انني اعتمد على قيمة الجهد 11.5V لايقاف وحدة عدم الانقطاع UPS عن العمل واعتقد ان هذه القيمة ١١.٥ افضل من القيمة ١٠ للحفاظ على طول عمر البطارية
مع فائق احترامي للجميع
