هل توجد طريقه لحمايه الموسفيت من السحب العالي للتيار؟

[عبدالله حجازى]

السلام عليكم ورحمه الله

اخواني كل عام وانتم بخير

امتلك محرك يعمل علي DC 110 فولت 10 امبير ..

وانا بصدد تنفيذ دائره PWM للتحكم في عرض النبضه والتحكم في سرعة المحرك



ولقد اخترت هذا الموسفيت لقيادة المحرك

IRF640 N-channel 200V - 0.150 Ohm - 18A TO-220/TO-220FP Mesh Overlay MOSFET

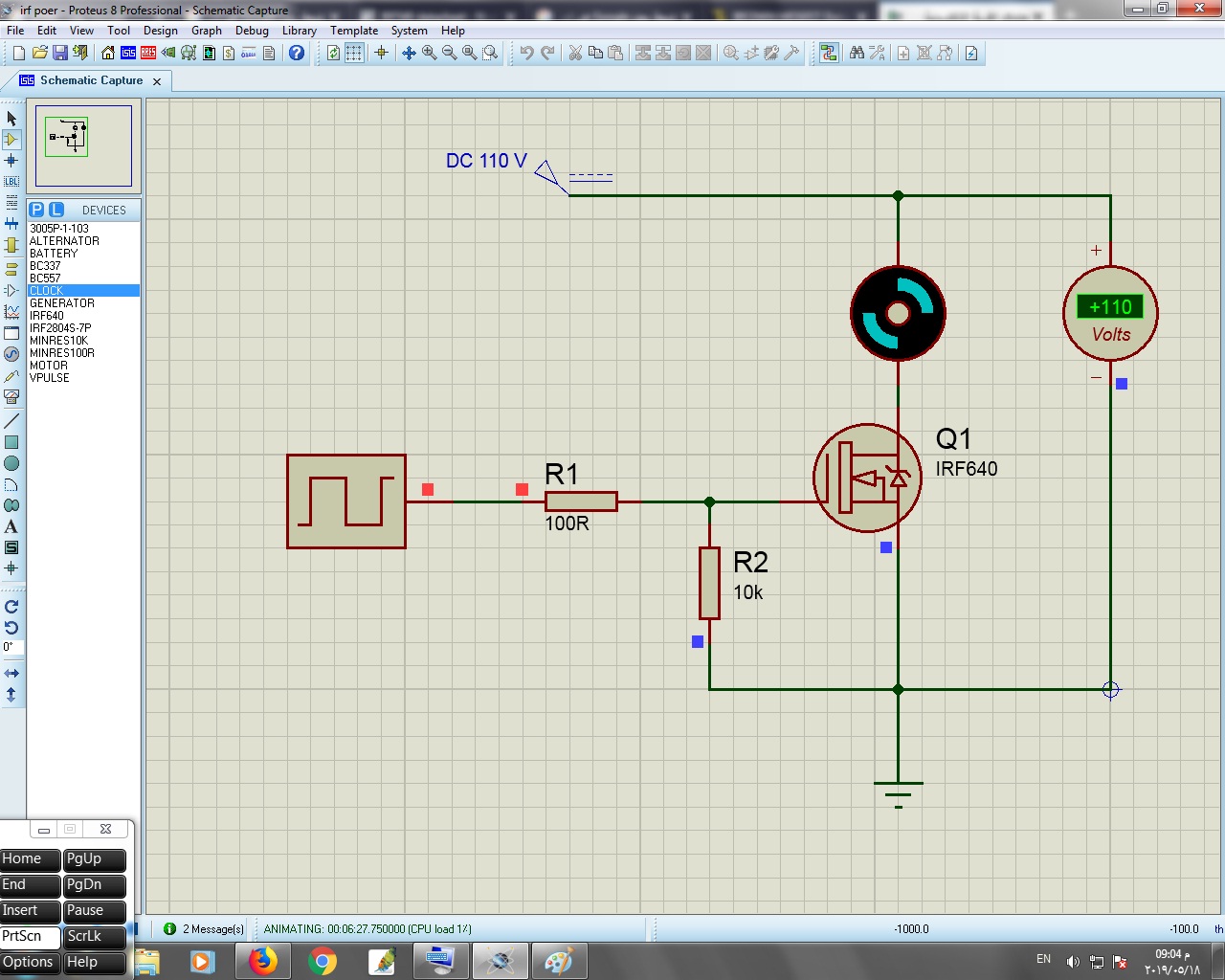

لقد استخدمت مولد موجه مربعه لغرض محكاة الدائره ..
وعند تنفيذ استخدم متكاملة تايمر 555 للتحكم في عرض الموجة علي بوابة الموسفيت

وهنا ما اريده هوا دائرة لتحسس سحب التيار لحماية الموسفيت من السحب العالي للتيار
ولقد لاحظت في العديد من الأجهزه .. ان دائرة تحسس التيار توقف مولد النبضات عن العمل عند السحب الذائد للتيار وهناك مقاومه متغيرة لضبط حساسيه دائرة تحسس التيار


وشكرا جزيلا

[burai nuraldaem]

السلام عليكم ورحمه الله

وعليكم السلام والرحمه الاخ عبد الله

اخواني كل عام وانتم بخير

وانت بخير وعافيه

امتلك محرك يعمل علي DC 110 فولت 10 امبير ..

وانا بصدد تنفيذ دائره PWM للتحكم في عرض النبضه والتحكم في سرعة المحرك

غرضك الاساسي حمايه الموسفيت من السحب الزائد للتيار
وبالاساس ايضا تريد التحكم في سرعه الموتور
الان يزيد التيار بزياده الحمل وللحفاظ علي سرعه ثابته يضطر الموتور لسحب تيار اكبر

ما ذكرته انك تريد دائره لتحديد التيار , اي في نقطه معينه لا يتجاوزها
لكن بذلك قد تفقد جزء من التحكم في السرعه عن القيم العاليه للحمل !

استخدم موسفيت له تحمل اعلي للتيار حتي تحقق هدفك بتحكم كلي
استخدم متكاملات قياده قادره علي شحن وتفريغ مكثف البوابه بسرعه لتحقيق للتحكم
الدقيق

بخصوص دائره تحسس التيار فيمكنك استخدام سلك السخان كما بين الاستاذ ماجد عباس وتكبر الفولت الناتج عليه
ستحتاج لدائره اشبه بالدوائر التقطيعيه للتحكم في عرض النبضات للسرعه ومراقبه الفولت لحمايه الموسفيت

[مسلم11]

السلام عليكم
اضافة لما تفضل به الاخ PURAI
الترانزستور غير مناسب لهذا الحمل لا تنسى يا اخ عبد الله ردية الملف وانت مع ماذا تتعامل هنا .
المؤقت ٥٥٥ خرجه ليس مناسب لقيادة هذه الانواع من الترانزستورات وانما انت بحاجة الى المؤقت ٧٥٥٥
وافضل لو تضع بوابتي نفي تعملان كعازل بالدرجة الاولى و كقائد للترانزستور
كما انه يوجد طريقة افضل من الطريقة التي ارفقها الاخ purai بخصوص تحسس تيار الخرج عن طريق مجزئ جهد بسيط موصول على خرج
الذي سيشغل المحرك هكذا ستتحسس لانخفاض الجهد على انه زيادة في سحب التيار .
تقبلوا تحياتي

[ماجد عباس محمد]

أضيف لما قاله الاخ الفاضل برعي نور
يمكنك استخدام بدلاً من 555 اي مثبت جهد تقطيعي كالمستخدمه فى وحدات تغذية الحاسب فلها مدخل تحسس تيار تغلق الخرج عند قرابة 0.5 فولت تختلف من رقم لآخر و تحتاج مقاومة صغيرة وات مناسب

[ماجد عباس محمد]

لا تنسى دايود الحماية على التوازى مع الموتور و مبرد مناسب

طبعاً للتحكم فى التيار يمكنك استخدام متكاملات اخري لكنها مكلفة مثل asc785

[عبدالله حجازى]

شكرااا جزيلا اخواني

هل أحد من الأخوه يعرف رقم ترانزيستور موسفيت مناسب ؟

[ماجد عباس محمد]

معذرة هل جربته و كان منه مشكلة؟؟
الموسفيت 200 فولت و الموتور يعمل على 100 فولت ولو ستقوم 110 متردد سيكون الأقصى 156 فولت
الموسفيت 16 أمبير و الموتور 10 أمبير و مادمت لن ترفع التيار أعلى من 16 ستكون الأمور بخير
هذه الأمور بناء على الداتاشيت و مجربة و لحماية الموسفيت يمكنك استخدام فيوز يحترق قبل الموسفيت
لابد من مبرد مناسب
أما لو ستسمح له بأمبير للتقويم أعلى من مرة و نصف أى أعلى من 16 أمبير ضع 2 موسفيت على التوازى و المتكاملة 555 قادرة على قيادة 2 موسفيت خاصة و أن التردد سيكون منخفض

[عبدالله حجازى]

شكراا جزيلا .اخي الكريم
ان شاء الله اجربه
