تجربة حساس الماء مع اردوينو نانو
في هذا الدرس نوضح استخدام حساس المياه Water Sensor
والفكرة الرئيسية التي يعتمد عليها
Water Sensor Module

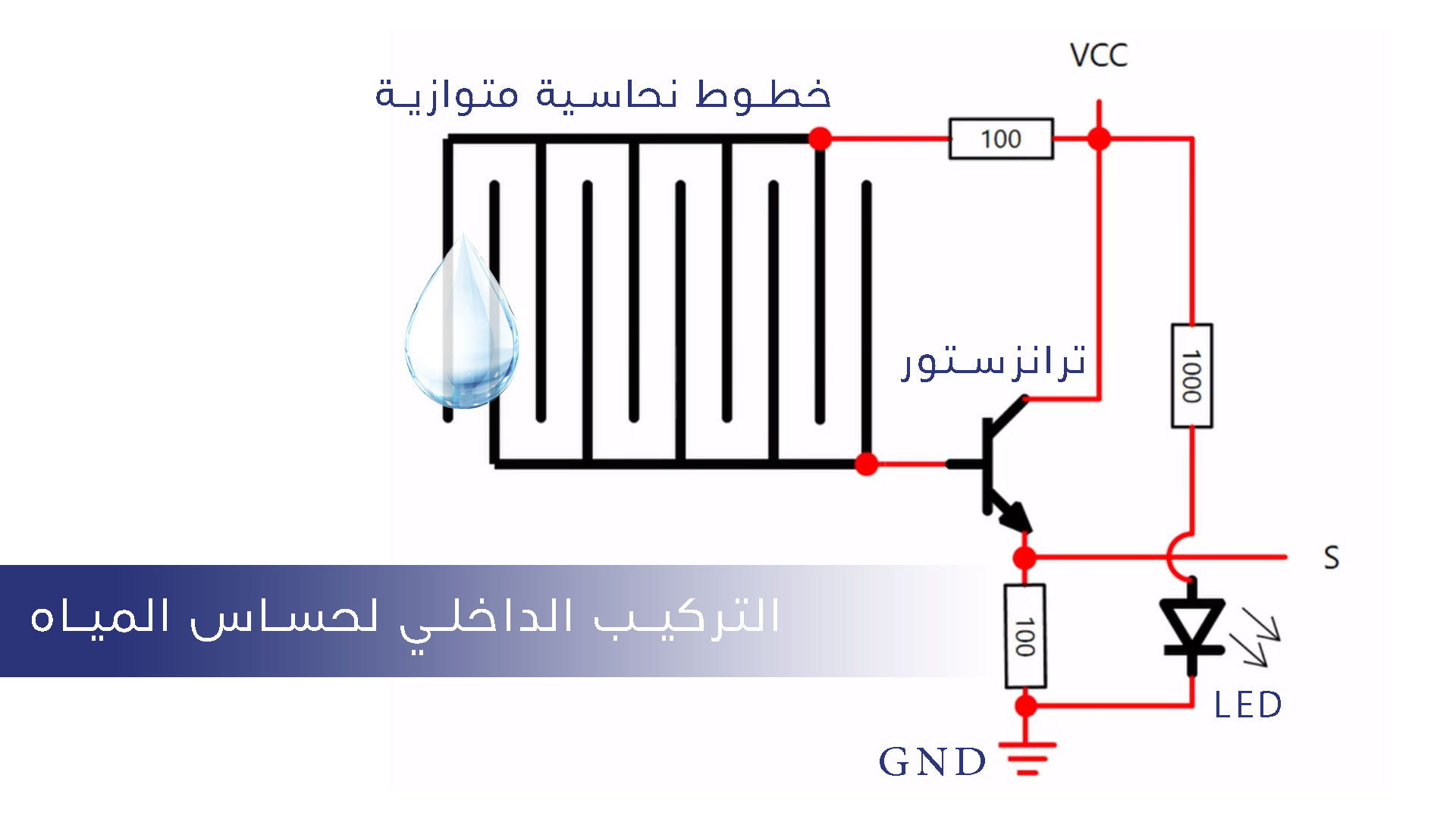

التركيب الداخلي لحساس الماء
سنلاحظ ان هذا الحساس عبارة عن تراكين ( خطين نحاس) واذا كان هناك ماء يوصل بين هذين الخطين وبما أن الماء لها مقاومة ستكتمل الدائرة ويعمل الترانزستور ويكون هناك خرج عبارة عن جهد , ويزداد هذا الجهد كلما زادت كمية الماء
الفيديو التالي به التجربة مع الشرح

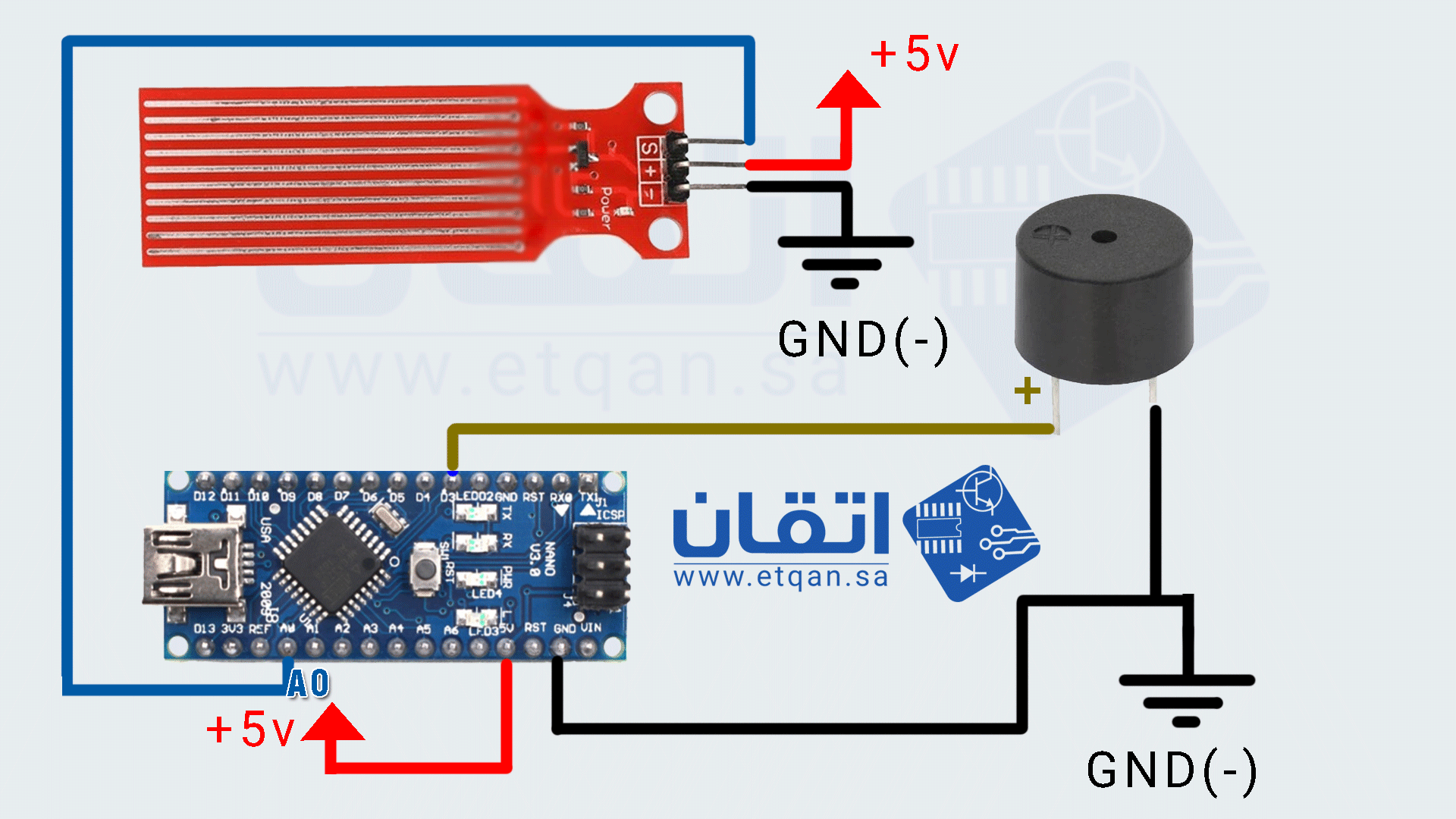

رسمة الدائرة التي تم استخدامها في الفيديو Schematic Diagram

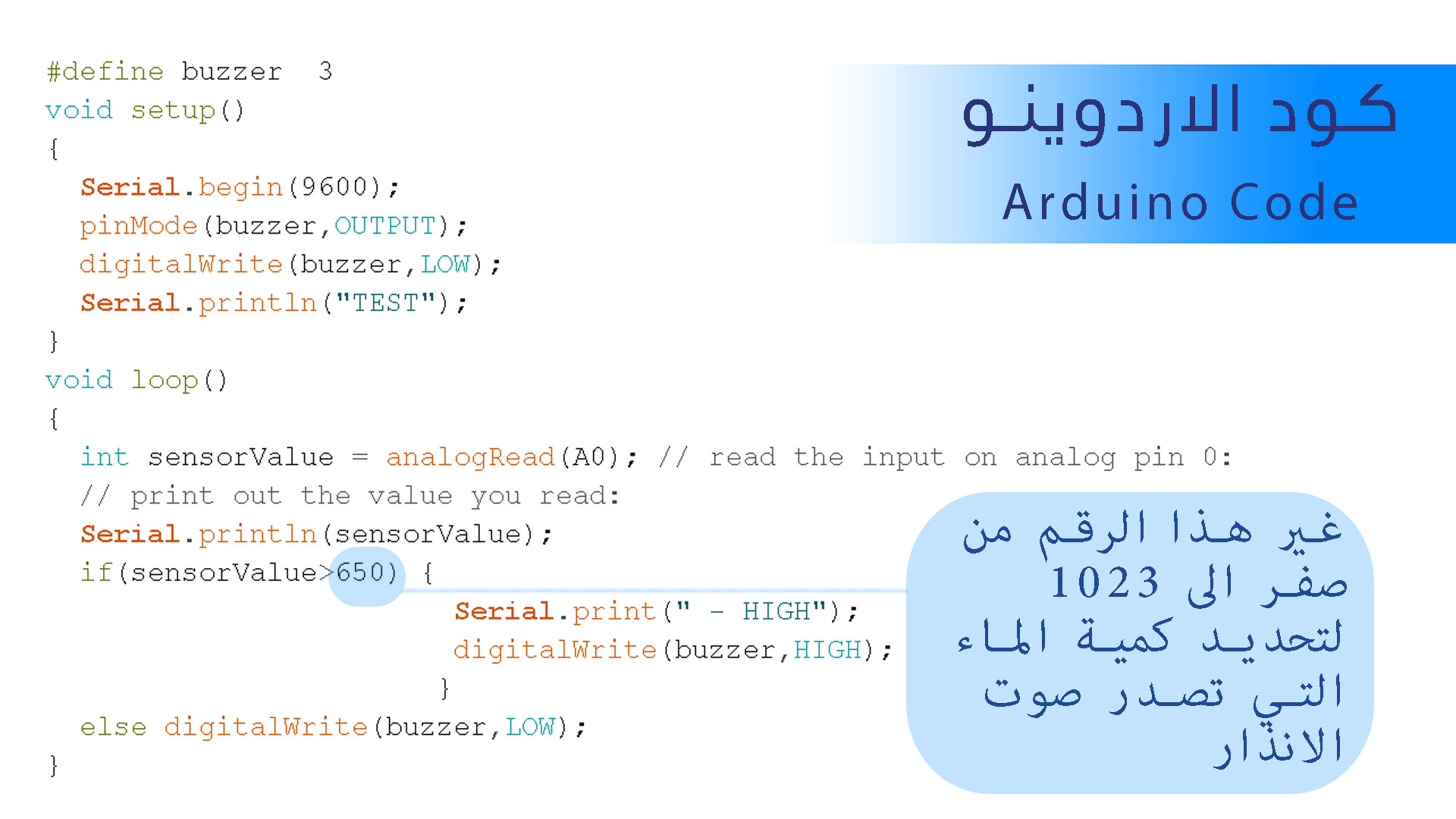

الكود ( كود الاردوينو )
رزقنا الله واياكم العلم النافع والعمل الصالح
برجاء نشر الفيديو لتعم الفائدة
