اقتباس:
المشاركة الأصلية كتبت بواسطة سعد55

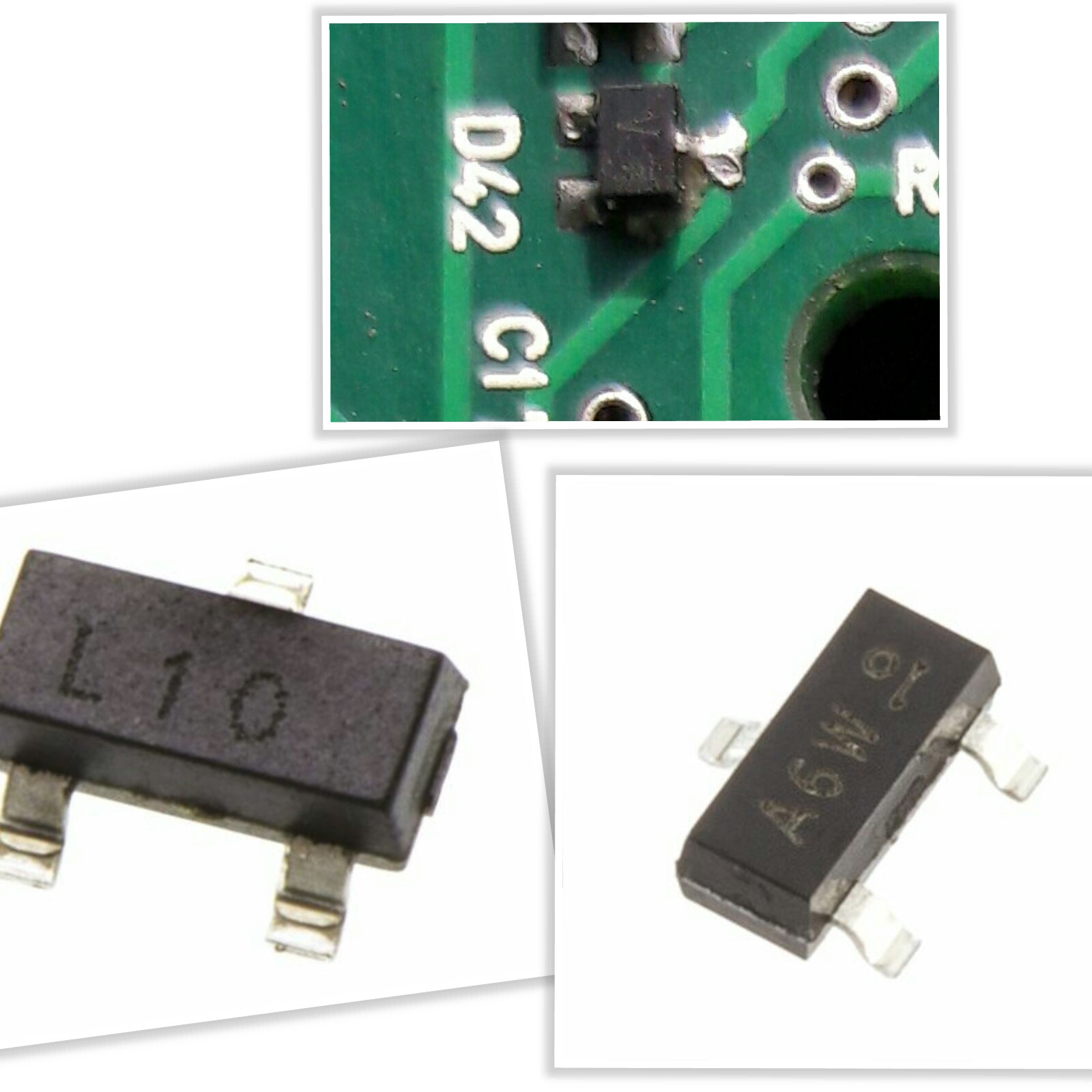

بعض البوردات يوجد فيها دايود 3 بن ممكن طريقة الفحص ومعرفة نوعه
حيث هذا الدايود الي في الصوره فيه حرفv فقط
|
طبقا للداتاشيت للدايودات السطحية قد يكون دايود واحد أو إثنين و القياس بالآفو كما تقيس أى دايودات أخرى لتحدد إن كان واحد أو إثنين و لو إثنين أى الأطراف مشترك و هل المشترك هو الكاثود أم الأنود
افحص البوردة جيدا برجاء أن تجد زينر عليها فلو كان رمزه DZ متبوع برقم سيكون هذا من دايودات عادية و إلا قد يكون أيضا زينر
حاول أن تحدد وظيفته فى الدائرة و أيضا من القياس لو كان يعطى من 0.7 إلى 1 فولت فيمكن تركيب 1N4149 او 1N4148 بدلا من كل واحد (لو اثنين) و لو أقل فتأكد لإحتمال أن يكون شوتكى أو نوع آخر
معرفة الداتاشيت لهذه المكونات صعبة فالجداول الصينى غير الأوروبى غير الأمريكى
ممكن طريقة فحص ومعرفة نوع هذا الدايود
