كيفيه تحويل الدائره النظري الي عملي

[عبد الرحمن احمد]

انا طالب في قسم حاسبات وجديد في هذا المجال وحرفيا معلوماتي نسبتها 10% المهم مطلوب مني تنفيذ هذه الدائره وانا لا اعرف كيف ابتدي وايه الي مفروض اعملو . كل الي اعرفو حاليا انو مطلوب تحويلها الي عملي حتي يتم توصيلها علي الدائره PcB وليست مطبوع عاديه

https://imgur.com/a/jT2cVqE

[ماجد عباس محمد]

أهلا بك معنا
رجاء رفع الصور على القرية حتى لا تفقد على المواقع الأخرى
الدائرة كاملة و ما عليك هو شراء المكونات بأن تطبع الدائرة على ورقة أو تكتب القائمة المدونة فى الصورة و تضيف رقمى الأيسهات أو تعرضها فى المحمول معك للبائع ولا تنسى مصدر التغذية 9 فولت و اذكر له نوع البوردة التى تريد
PCBهى اختصار Printed Circuit Board أى هى المطبوعه و لكن الأخرى للتجميع
بعد شراء المكونات ابدأ التجميع كبقا للرسم

[عبد الرحمن احمد]

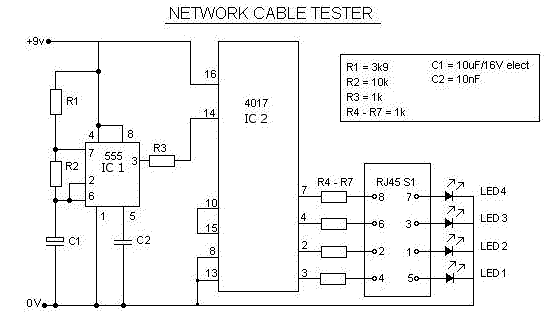

حضرتك ديه الدايره الي مطلوب نشتغل عليها ...
وانا اشتري المكونات بس مشعارف اوصل ازاي وشكرا



ديه الدائره الي هنوصل عليها العناصر وانا مش عارف اوصل بصراحه العناصر او اوزعها صح

https://imgur.com/a/yEcGg3u

[ماجد عباس محمد]

ستشترى المكونات و كما ذكرت لك تشترى بوردة تجميع Bread Board كهذه
https://ram-e-shop.com/product/bb01-bread-board/
وهناك مقاسات أخرى مختلفة تجدها هنا
https://ram-e-shop.com/product-categ...s-accessories/
و تستخدم سلك تليفون تقطعه حسب الطول المناسب و تقشر طرفيه أو تشترى جاهز كهذا
https://ram-e-shop.com/product/ph61-mm-20cm/
ألأي سى تعد أطرافها هكذا

و الدائرة مكتوب جنب كل طرف رقمه يعنى مثلا فى 4017 أول طرف أعلى اليسار مكتوب عليه 16 تعد على الأى سى حسب الأسهم حتى رقم 16 و توصله كما فى الدائرة و ممكن تسأل البائع
لو وسط البلد أقرب لك إذهب لرام المرفوع الروابط عليه
لو مصر الجديدة أقرب لك إذهب لمأمون فى الكوربة أقرب لك

[عبد الرحمن احمد]

حضرتك انا شريت كل العناصر من رام خلاص بس الفكره ازاي ادور ع شرح يقولوي ازاي اوصل لاني برضو مفهمتش حضرتك

[ماجد عباس محمد]

قلت لك أسأل البائع لانه عارف
ليه لم تسأله ؟

هل اشتريت البوردة كما في اللنك و اسلاك التوصيل؟

[عبد الرحمن احمد]

قالي معرفش والله

[عبد الرحمن احمد]

نعم اشتريت
