مساعدة صغيرة

Bahaa599599 · 27-02-2019, 05:15 PM

السلام عليكم

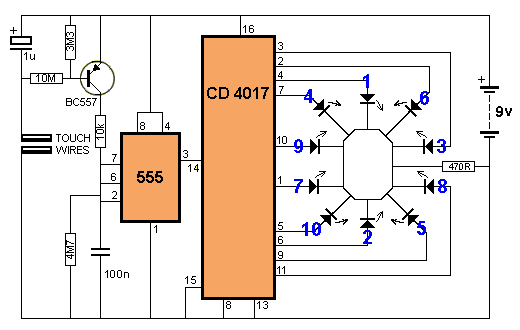

اخواني اريد تنفيذ الدائرة التالية لكن اريد ان اضع لكل مخرج حوالي 6 ليدات على للتوازي ما التعديل اللازم لتستطيع المتكاملة من تشغيل الست ليدات لكل مخرج بالقدرة المناسبة

اقصد ان المخرج 1 رقم 4 في المتكاماة يوصل به ست ليدات على التوازي والمخرج الثاني ستة توازي وهكذا
وهل يمكن الغاء touch wire وجعلها تعمل عن طريق مفتاح رئيسي لمصدر الجهد او ريلاي لاني اريد اضافة دائرة تايمر للوقت

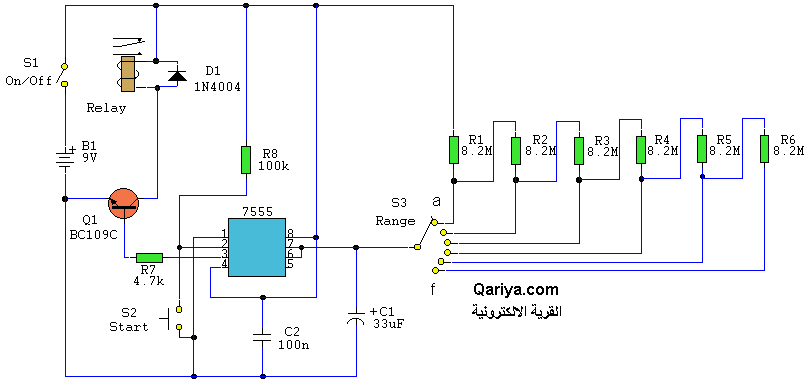

هذه دائرة التايمر

Bahaa599599 · 27-02-2019, 07:09 PM

اريد دمج الدائرتين معا مع التعديل على دائرة الليدات كما ذكرت سابقا

Bahaa599599 · 28-02-2019, 10:45 AM

اتمنى المساعدة في وقت قريب

عبدالله حجازى · 28-02-2019, 11:28 PM

اخي الكريم هذ دائره " الذهر الإلكتروني ..

بالنسبه لذيادة عدد الليدات بالتوازي .. لم تذكر لون الليد اللذي تريد استخدامه لأن لكل لون يحتاج لفولت وتيار محدد حسب لونه

ايضا مصدر التغذيه للدائره مهم معرفته لكي نختار المقومات المناسبه

يمكننا استخدام ترنزوسترات لقياده الليدات كما تشاء

عبدالله حجازى · 28-02-2019, 11:59 PM

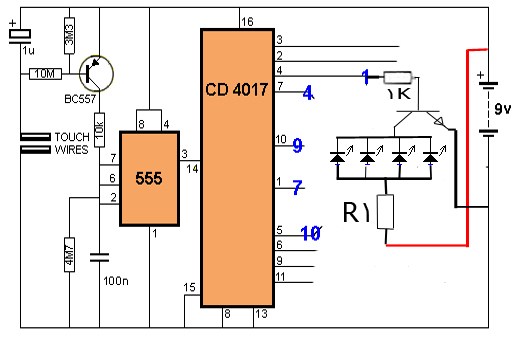

هذه فكره لتعديل علي الدائرة لكي تستطيع تشغيل ما تشاء من عدد الليدات سيتم تكرار الترانزيستور علي كل مخارج المتكامله ولتحديد تيار الليد من خلال المقاومة R1
يتم اختيار قيمتها علي حسب جهد و تيار الليدات وبالنسبه لقدره المقاومه مضروبه في تيار ضرب عدد اليدات

Bahaa599599 · 01-03-2019, 07:28 AM

مشكور استاذ حجازي وصلت الفكرة
لكن بالنسبة ل touch wire هل يمكن الغاؤه وتشغيل الدائرة عن طريق مفتاح البطارية فقط

Bahaa599599 · 01-03-2019, 07:32 AM

و بالنسبة لليدات ساضع على نصف المخارج ليدات لون احمر والنصف الاخر ليدات اخضر و ساخذ بالاحطياط قدرة كل ليد

عبدالله حجازى · 01-03-2019, 10:15 PM

اقتباس:

مشكور استاذ حجازي وصلت الفكرة
لكن بالنسبة ل touch wire هل يمكن الغاؤه وتشغيل الدائرة عن طريق مفتاح البطارية فقط

بالنسبه لطرفين touch wire لاحظ ان الرانزيستور BC557 يحتاج الي نبضه سالبه لكي يعمل On وتأتي هذه النبضه عند لمس طرفين touch wire تمر اشاره سالبه عبر جسمك الي قاعدة الترانزيستور BC557 ويفعل او يشتغل الترانزيستور وفي نفس الوقت لمس طرفين touch wire يشحن المكثف 1u لتستمر الإشاره علي قاعده الترانزيستور لحين أن تفرغ شحنة المكثف وتنقطع الإشاره السالبه من علي قاعدة الترانزيستور ويصبح في حالة OFF ..

وهنا لكي ندمج هذه الدائرة لكي يتم توصيلها علي أن تتحكم في طرفين touch wire ..

هناخد خرج الترانزيستور Q1 الي قاعده الترانزيستور BC577 مع مرعاه الغاء الراليه من الدائرة الثانيه

وايضاا يتم توصيل الدائرتين من نفس مصدر التغذيه لكي يتم الربط بينهم
