[فيصل الريامي]

مساء الخير اخواني الاعزاء ..
ممكن كود قراءة من الحساس DHT-22 باستخدام Pic-16f877a ولكم جزيل الشكر ..

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي مساء الخير اخواني الاعزاء .. ممكن كود قراءة من الحساس DHT-22 باستخدام Pic-16f877a ولكم جزيل الشكر ..

السلام عليكم ورحمه الله

أخي مع العلم لم تذكر لغة البرمجة اللتي تستخدمها ..
وهذا مثال لكود القرأة بالغة " C " والمترجم " mikroC PRO for PIC "

تفضل أخي هذا طلبك



كود البرنامج


    // ENG / ABDALLA HEGAZY **
    // DATA / 2019/1/20      **
    // RH _temp. controller **

  // Lcd pinout settings
sbit LCD_RS at RB0_bit;
sbit LCD_EN at RB1_bit;
sbit LCD_D7 at RB5_bit;
sbit LCD_D6 at RB4_bit;
sbit LCD_D5 at RB3_bit;
sbit LCD_D4 at RB2_bit;

// Pin direction
sbit LCD_RS_Direction at TRISB0_bit;
sbit LCD_EN_Direction at TRISB1_bit;
sbit LCD_D7_Direction at TRISB5_bit;
sbit LCD_D6_Direction at TRISB4_bit;
sbit LCD_D5_Direction at TRISB3_bit;
sbit LCD_D4_Direction at TRISB2_bit;

 unsigned char  Check, T_byte1, T_byte2,RH_byte1, RH_byte2, Ch ;
 unsigned Temp, RH, Sum ;
 //////////////////////////////
 void StartSignal(){
 TRISD.F0 = 0;    //Configure RD0 as output
 PORTD.F0 = 0;    //RD0 sends 0 to the sensor
 delay_ms(18);
 PORTD.F0 = 1;    //RD0 sends 1 to the sensor
 delay_us(30);
 TRISD.F0 = 1;    //Configure RD0 as input
  }
 //////////////////////////////
 void CheckResponse(){
 Check = 0;
 delay_us(40);
 if (PORTD.F0 == 0){
 delay_us(80);
 if (PORTD.F0 == 1)   Check = 1;   delay_us(40);}
 }
 //////////////////////////////
 char ReadData(){
 char i, j;
 for(j = 0; j < 8; j++){
 while(!PORTD.F0); //Wait until PORTD.F0 goes HIGH
 delay_us(30);
 if(PORTD.F0 == 0)
       i&= ~(1<<(7 - j));  //Clear bit (7-b)
 else {i|= (1 << (7 - j));  //Set bit (7-b)
 while(PORTD.F0);}  //Wait until PORTD.F0 goes LOW
 }
 return i;
 }
 //////////////////////////////
 void main() {
 adcon1=0x06;
 Lcd_Init();
 Lcd_Cmd(_LCD_CURSOR_OFF);        // cursor off
 Lcd_Cmd(_LCD_CLEAR);             // clear LCD

 while(1){
  StartSignal();
  CheckResponse();
  if(Check == 1){
  RH_byte1 = ReadData();
  RH_byte2 = ReadData();
  T_byte1 = ReadData();
  T_byte2 = ReadData();
  Sum = ReadData();
  if(Sum == ((RH_byte1+RH_byte2+T_byte1+T_byte2) & 0XFF)){
  Temp = T_byte1;
  Temp = (Temp << 8) | T_byte2;
  RH = RH_byte1;
  RH = (RH << 8) | RH_byte2;
  Lcd_Out(1, 6, "Temp:   . C");
  Lcd_Out(2, 2, "Humidity:   . %");
  if (Temp > 0X8000){
  Lcd_Out(1, 11, "-");
  Temp = Temp & 0X7FFF; }
  LCD_Chr(1, 12, 48 + ((Temp / 100) % 10));
  LCD_Chr(1, 13, 48 + ((Temp / 10) % 10));
  LCD_Chr(1, 15, 48 + (Temp % 10));
  LCD_Chr(2, 12, 48 + ((RH / 100) % 10));
  LCD_Chr(2, 13, 48 + ((RH / 10) % 10));
  LCD_Chr(2, 15, 48 + (RH % 10));
  }
  else{
  Lcd_Cmd(_LCD_CURSOR_OFF);        // cursor off
  Lcd_Cmd(_LCD_CLEAR);             // clear LCD
  Lcd_Out(1, 1, "Check sum error");}
  }
  else {
  Lcd_Out(1, 3, "No response");
  Lcd_Out(2, 1, "from the sensor");
  }
  delay_ms(1000);
  }
  }

لاحظ في الكود العلمات الخضراء يمكنك تحديد طرف توصيل الحساس بتغيير البورت و رقم البن

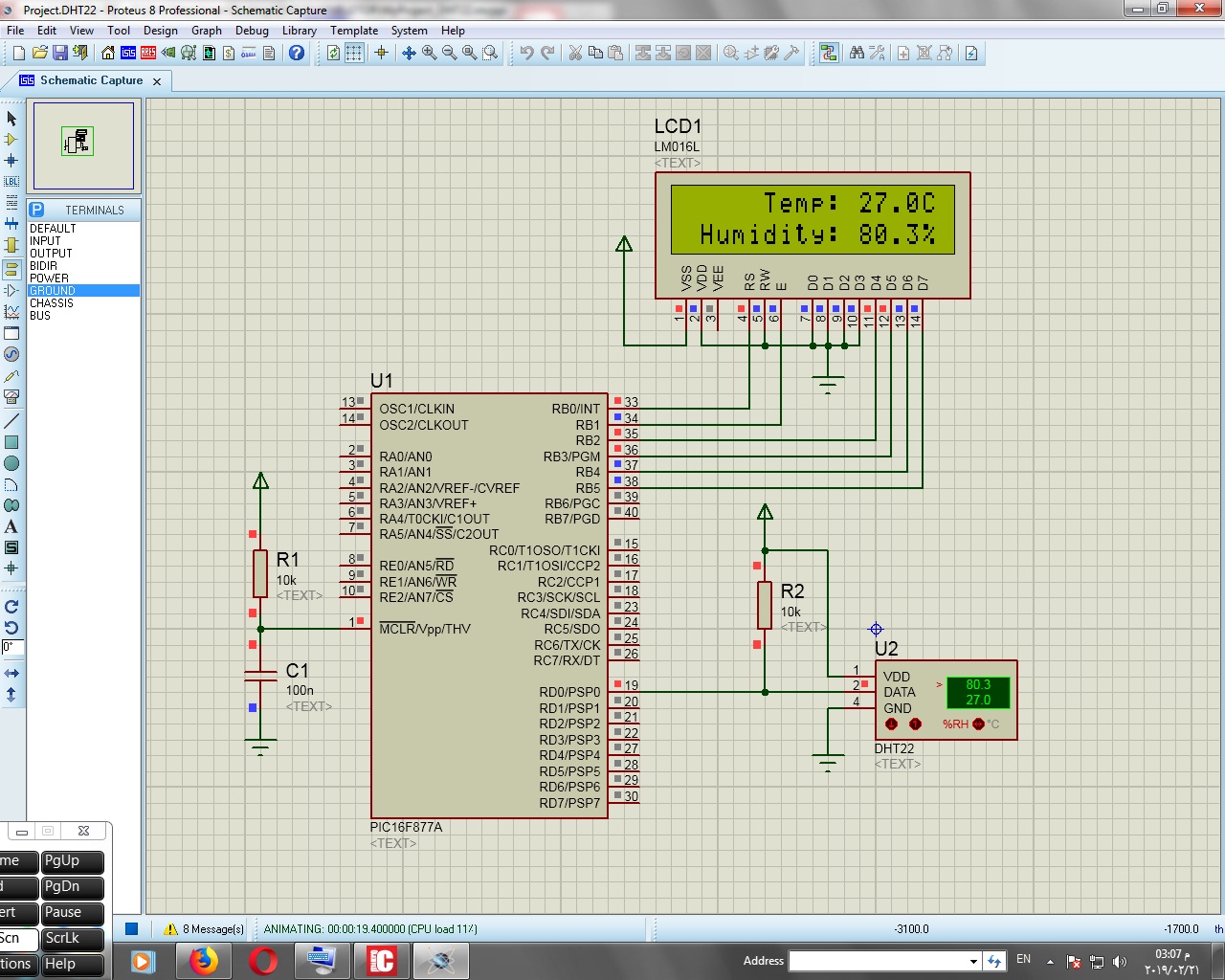

ملفات البرنامج والمحكاة للتحميلhttp://www.mediafire.com/file/8aq23y...DHT22.rar/file


متابع معك في أي استفسار بخصوص هذا الحساس

[عبدالله حجازى]

السلام عليكم ورحمه الله

أخي هذا كود لطريقة حفظ وقرأة القيم من الحساس DHT22 في ذاكرة ايبروم

  void main() {
    TRISD = 254; PORTD =0;

   // OSCCON =  0X70;       // Set internal oscillator at 8MHz
    ADCON1 = 0x0F;        // Configure AN pins as digital
    Lcd_Init();
    Lcd_Cmd(_LCD_CURSOR_OFF);        // cursor off
    Lcd_Cmd(_LCD_CLEAR);             // clear LCD
    Lcd_Out(1, 6, "Temp:   . C");
    Lcd_Out(2, 2, "Humidity:   . %");

     while(1){

      X=377;

      X1= X / 100 % 10;
      X2=  X / 10 % 10;
      X3= X % 10;

     EEPROM_Write(0,X1); delay_ms(50);
     EEPROM_Write(1,X2); delay_ms(50);
     EEPROM_Write(2,X3); delay_ms(50);

     X1=  EEPROM_Read(0); delay_ms(50);
     X2=  EEPROM_Read(1); delay_ms(50);
     X3=  EEPROM_Read(2); delay_ms(50);

      Temp= X1*100+ X2*10+  X3 ;

      LCD_Chr(1, 12, 48 + ((Temp / 100) % 10));
      LCD_Chr(1, 13, 48 + ((Temp / 10) % 10));
      LCD_Chr(1, 15, 48 + (Temp % 10));

   }
   }

بالتوفيق

[فيصل الريامي]

شكرا لك اخي الكريم عبدلله
وااااااضح جدا

[فيصل الريامي]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله أخي مع العلم لم تذكر لغة البرمجة اللتي تستخدمها .. وهذا مثال لكود القرأة بالغة " C " والمترجم " mikroC PRO for PIC " تفضل أخي هذا طلبك كود البرنامج // ENG / ABDALLA HEGAZY ** // DATA / 2019/1/20 ** // RH _temp. controller ** // Lcd pinout settings sbit LCD_RS at RB0_bit; sbit LCD_EN at RB1_bit; sbit LCD_D7 at RB5_bit; sbit LCD_D6 at RB4_bit; sbit LCD_D5 at RB3_bit; sbit LCD_D4 at RB2_bit; // Pin direction sbit LCD_RS_Direction at TRISB0_bit; sbit LCD_EN_Direction at TRISB1_bit; sbit LCD_D7_Direction at TRISB5_bit; sbit LCD_D6_Direction at TRISB4_bit; sbit LCD_D5_Direction at TRISB3_bit; sbit LCD_D4_Direction at TRISB2_bit; unsigned char Check, T_byte1, T_byte2,RH_byte1, RH_byte2, Ch ; unsigned Temp, RH, Sum ; ////////////////////////////// void StartSignal(){ TRISD.F0 = 0; //Configure RD0 as output PORTD.F0 = 0; //RD0 sends 0 to the sensor delay_ms(18); PORTD.F0 = 1; //RD0 sends 1 to the sensor delay_us(30); TRISD.F0 = 1; //Configure RD0 as input } ////////////////////////////// void CheckResponse(){ Check = 0; delay_us(40); if (PORTD.F0 == 0){ delay_us(80); if (PORTD.F0 == 1) Check = 1; delay_us(40);} } ////////////////////////////// char ReadData(){ char i, j; for(j = 0; j < 8; j++){ while(!PORTD.F0); //Wait until PORTD.F0 goes HIGH delay_us(30); if(PORTD.F0 == 0) i&= ~(1<<(7 - j)); //Clear bit (7-b) else {i|= (1 << (7 - j)); //Set bit (7-b) while(PORTD.F0);} //Wait until PORTD.F0 goes LOW } return i; } ////////////////////////////// void main() { adcon1=0x06; Lcd_Init(); Lcd_Cmd(_LCD_CURSOR_OFF); // cursor off Lcd_Cmd(_LCD_CLEAR); // clear LCD while(1){ StartSignal(); CheckResponse(); if(Check == 1){ RH_byte1 = ReadData(); RH_byte2 = ReadData(); T_byte1 = ReadData(); T_byte2 = ReadData(); Sum = ReadData(); if(Sum == ((RH_byte1+RH_byte2+T_byte1+T_byte2) & 0XFF)){ Temp = T_byte1; Temp = (Temp << 8) | T_byte2; RH = RH_byte1; RH = (RH << 8) | RH_byte2; Lcd_Out(1, 6, "Temp: . C"); Lcd_Out(2, 2, "Humidity: . %"); if (Temp > 0X8000){ Lcd_Out(1, 11, "-"); Temp = Temp & 0X7FFF; } LCD_Chr(1, 12, 48 + ((Temp / 100) % 10)); LCD_Chr(1, 13, 48 + ((Temp / 10) % 10)); LCD_Chr(1, 15, 48 + (Temp % 10)); LCD_Chr(2, 12, 48 + ((RH / 100) % 10)); LCD_Chr(2, 13, 48 + ((RH / 10) % 10)); LCD_Chr(2, 15, 48 + (RH % 10)); } else{ Lcd_Cmd(_LCD_CURSOR_OFF); // cursor off Lcd_Cmd(_LCD_CLEAR); // clear LCD Lcd_Out(1, 1, "Check sum error");} } else { Lcd_Out(1, 3, "No response"); Lcd_Out(2, 1, "from the sensor"); } delay_ms(1000); } } لاحظ في الكود العلمات الخضراء يمكنك تحديد طرف توصيل الحساس بتغيير البورت و رقم البن ملفات البرنامج والمحكاة للتحميلhttp://www.mediafire.com/file/8aq23y...DHT22.rar/file متابع معك في أي استفسار بخصوص هذا الحساس

أخي عبدالله هل ضروري زمن التاخير واحد ثانيه في نهايه الكود وما فائدته؟؟ اعذرني فأنا مبتديء

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي أخي عبدالله هل ضروري زمن التاخير واحد ثانيه في نهايه الكود وما فائدته؟؟ اعذرني فأنا مبتديء

هذا زمن أعادة القرأه من الحساس .. وبهذا يتم أخذ عينه من درجة الحراره والرطوبه بدقة كل واحد سانيه وهوا زمن مناسب يمكن الإستغناء عنه ولكن الأفضل ان يكون موجود لكي تلاحظ التغيرات السريعه اللتي تحدث في الحراره والرطوبه

بالتوفيق

[فيصل الريامي]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى هذا زمن أعادة القرأه من الحساس .. وبهذا يتم أخذ عينه من درجة الحراره والرطوبه بدقة كل واحد سانيه وهوا زمن مناسب يمكن الإستغناء عنه ولكن الأفضل ان يكون موجود لكي تلاحظ التغيرات السريعه اللتي تحدث في الحراره والرطوبه بالتوفيق

شكرا لك أخي عبدالله وجزاك الله خيرا

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة فيصل الريامي شكرا لك أخي عبدالله وجزاك الله خيرا

بالتوفيق ان شاء الله
