[AyadRMas]

السلام عليكم ورحمة الله وبركاته د. في موضوع سابق تم نشر مخطط منظم جهد كهربائي ١٦ مرحلة من الاخ gheas والاخ عبد الله والفضل لله اثبت جدارته في رفع الجهد. سؤالي الحالي كيف بامكاني ان اعمل ١٤ مرحلة رفع و ٢ خفض على نفس المخطط. واحدة من التفسيرات التي فكرت بها هي قلب مداخل المحول بين الدخل والخرج لكن لم اتوصل الى الطريقة. سوف ارفق صورة المخطط وكل الشكر ل حضركم الكريم.

http://www.qariya.info/vb/showthread...=183440&page=9

[ماجد عباس محمد]

المسأله لو تستخدم محول ذاتى بالطريقة العادية فببساطة
لا تستخدم أقل طرفين و أضف ما تريد

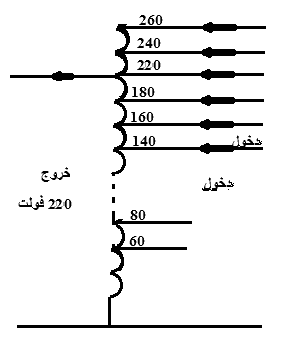

هذا مثال

أما لو تستخدم طريقة قلب الأطراف المبينه فى الموضوع فأترك الرد لصاحب الموضوع ليبين لك ما تحتاج

[AyadRMas]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد المسأله لو تستخدم محول ذاتى بالطريقة العادية فببساطة لا تستخدم أقل طرفين و أضف ما تريد هذا مثال أما لو تستخدم طريقة قلب الأطراف المبينه فى الموضوع فأترك الرد لصاحب الموضوع ليبين لك ما تحتاج

اخ ماجد شكرا للرد. لم افهم المخطط الموضوع من حضرتك. هل يوجد طريقة وصله مع الريلهات حتا افهم بالضبط كيف بتم التخفيض شاكر جهدك الكريم

[ماجد عباس محمد]

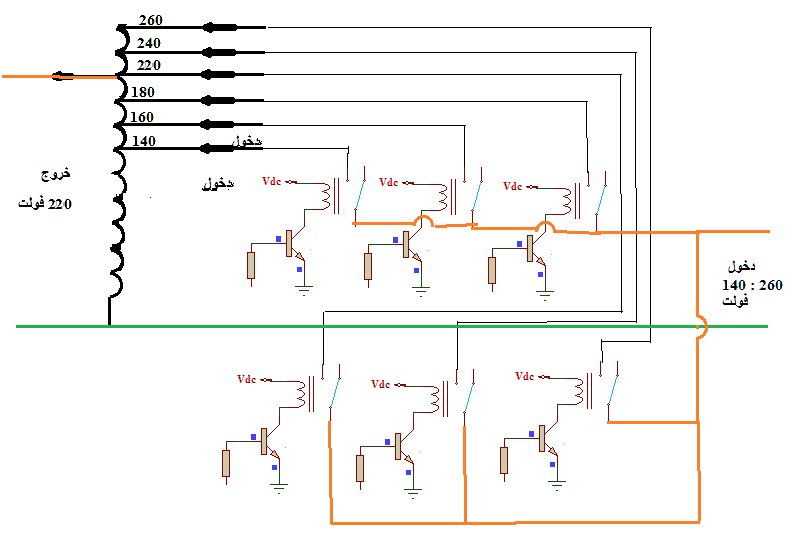

هكذا

[AyadRMas]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد هكذا

استاذ ماجد الكريم شكرا للرد. هلا مو الفروض اذا بدي ابني دارة ديجتال يكون اخر ملف نص يلي قبلو !؟

[AyadRMas]

اقتباس المشاركة الأصلية كتبت بواسطة AyadRMas استاذ ماجد الكريم شكرا للرد. هلا مو الفروض اذا بدي ابني دارة ديجتال يكون اخر ملف نص يلي قبلو !؟

يلي بحاجة صممو استاذ ماجد هو ديجتال مانو عادي

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة AyadRMas استاذ ماجد الكريم شكرا للرد. هلا مو الفروض اذا بدي ابني دارة ديجتال يكون اخر ملف نص يلي قبلو !؟

لا توجد نسبة تفرض في المحول
نسبة اللفات حسب الدقة المطلوبة بمعني لو لا تريد تباين كبير في الخرج يجب تقليل لفات اي فولت كل مرحلة
البعض لا يستخدم فولتات متساوية لأن 20 فولت عند 160 غير عن 20 فولت عند 240

المسألة متروكة لك تختار ما تجده مناسب لتطبيقك

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة AyadRMas يلي بحاجة صممو استاذ ماجد هو ديجتال مانو عادي

معذرة ما دخل هذه الدائرة بكون التحكم رقمي او ثماثلي ؟؟
