سؤال عن مقارن الجهد

[gh-b]

السلام عليكم
لدي سؤال عن مقارن الجهد في الدارة التالية
[IMG][/IMG]

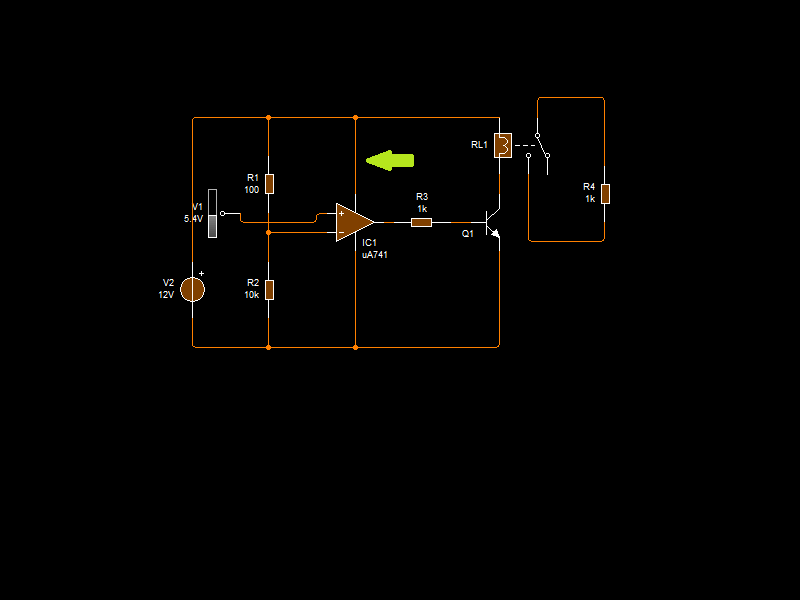

الدارة عبارة عن دارة لفصل الجهد عن بطارية و الجهد قادم من شاحن 12 فولت 5 امبير و سؤالي هو ان المكبر لا يستهلك تيار تغذية كبير لكن هل هو بحاجة لمقاومة لتحديد التيار الداخل اليه ( عند السهم الاخضر ) ام انه لا يدخل التيار بنفسه بدون الحاجة لمقاومة تحديد تيار ؟؟ مثل الموسفت اقصد ؟؟
و سؤال اخر الجهد المرجعي في الدارة هو 11.8 فولت و جهد البطارية 12 فولت فهل يكفي الفرق بين جهدي الدخلين 0.2 فولت لنقل خرج المكبر من الحالة المرتفعة للحالة المنخفضة ام لا ؟؟

[ماجد عباس محمد]

معذرة مكبر العمليات سيكون التيار خارج منه فى هذه الدائرة
لو مقارن سيكون التيار داخل إليه فقط ولو الدائرة تسمح بذلك
أيضا التيار لا يخرج من قاعدة الترانزيستور س م س NPN
أخيرا المقاومة للحد من التيار الذاهب للقاعدة

[نعيم البديري]

السلام عليكم..على الاغلب فهمت ماجاء بطلب الاخ صاحب الموضوع..بالنسببة للسؤال الاول كلا لايحتاج الاي سي مقاومة لتحديد التيار شرط ان لايتجاوز جهد المصدر الجهد المسموح به ضمن مواصفات القطعة المذكورة بالداتا شيت تيار المصدر ليس له علاقة بالموضوع المهم هو جهد التجهيز ..السؤال الثاني لاافهم لماذا اخترت قيمة عالية للجهد المرجعي مثل التي ذكركها استخدم قيمة ثابته اصغر مثلا ٥ فولت حتى تبتعد من مشكلة تغيرات جهد المصدر.بالمقابل. استخدم مجزء جهد مناسب للادخال الثاني المتغير.بمعني تاخذ عينه من المتغير وليس شرط ان تاخذ كامل القيمة لذالك الجهد واخيرا نصيحة المرجع او الرفرنس اجعله ثابت عبر مقاومة مع زنر واستخدم المتغير بالدخل الاخر

[عصـــــام]

المشاركة الأصلية كتبت بواسطة نعيم البديري

بالنسببة للسؤال الاول كلا لايحتاج الاي سي مقاومة لتحديد التيار شرط ان لايتجاوز جهد المصدر الجهد المسموح به ضمن مواصفات القطعة المذكورة بالداتا شيت تيار المصدر ليس له علاقة بالموضوع المهم هو جهد التجهيز

السلام عليكم
هل معنى هذا أن الأيسي سيسحب مايحتاج إليه من التيار حتى وإن كانت شدة التيار عالية مادام الجهد المناسب مضبوط حسب الداتا شيت وشكرا.

[gh-b]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم..على الاغلب فهمت ماجاء بطلب الاخ صاحب الموضوع..بالنسببة للسؤال الاول كلا لايحتاج الاي سي مقاومة لتحديد التيار شرط ان لايتجاوز جهد المصدر الجهد المسموح به ضمن مواصفات القطعة المذكورة بالداتا شيت تيار المصدر ليس له علاقة بالموضوع المهم هو جهد التجهيز ..السؤال الثاني لاافهم لماذا اخترت قيمة عالية للجهد المرجعي مثل التي ذكركها استخدم قيمة ثابته اصغر مثلا ٥ فولت حتى تبتعد من مشكلة تغيرات جهد المصدر.بالمقابل. استخدم مجزء جهد مناسب للادخال الثاني المتغير.بمعني تاخذ عينه من المتغير وليس شرط ان تاخذ كامل القيمة لذالك الجهد واخيرا نصيحة المرجع او الرفرنس اجعله ثابت عبر مقاومة مع زنر واستخدم المتغير بالدخل الاخر

نعم جهد المصدر لا يزيد على القيمة الموجودة في الداتاشيت و بالنسبة للجهد المرجعي هو مرتفع لان الدارة هي دارة فصل للشحن عندما تمتلئ البطارية و البطارية 12 فولت و الشاحن و هو المصدر يعطي 12 فولت لذلك الجهد المرجعي مرتفع و بالنسبة للزينر و الدايود ففي الواقع هذا ما فعلته في البداية و لكن قيل لي ان المقاومات افضل لذلك غيرت مع اني لم اقتنع انهم افضل

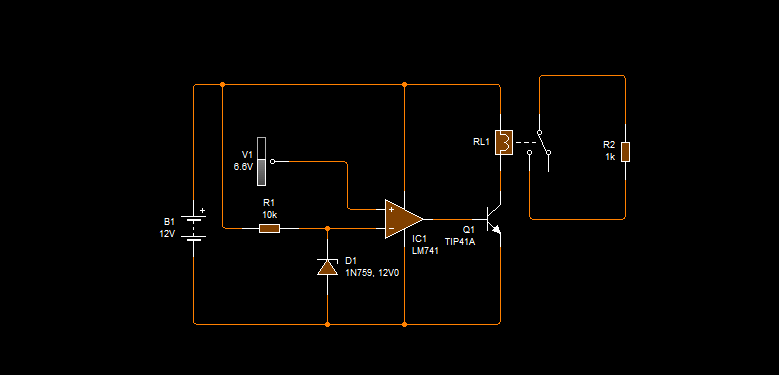

هكذا عملت الدارة اولا
[IMG][/IMG]
هل تقصد ان الفرق بين الدخلين غير كافي لينتقل خرج المقارن بين الحالتين ؟؟

[gh-b]

ارجو الاجابة استاذ نعيم
