التكبير بطريقة القاعدة المشتركة

[عصـــــام]

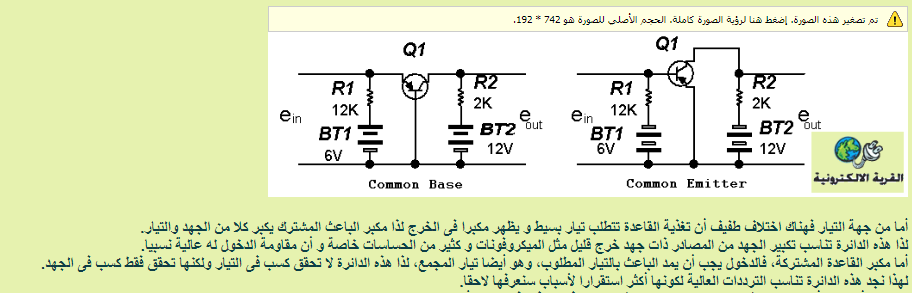

ما مكبر القاعدة المشتركة، فالدخول يجب أن يمد الباعث بالتيار المطلوب، وهو أيضا تيار المجمع، لذا هذه الدائرة لا تحقق كسب فى التيار ولكنها تحقق فقط كسب فى الجهد.

ليست لدي مشكلة في التكبير بطريقة الباعث المشترك
وإنما في طريقة القاعدة المشركة فلم أفهم معنى

فالدخول يجب أن يمد الباعث بالتيار المطلوب، وهو أيضا تيار المجمع لذا هذه الدائرة لا تحقق كسب فى التيار ولكنها تحقق فقط كسب فى الجهد. شكرا.

[ماجد عباس محمد]

أخى الكريم

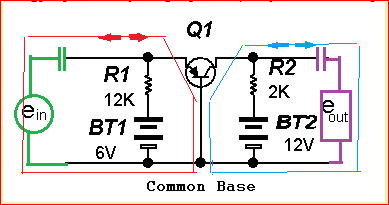

لو تابعت هذا الرسم فقد يوضح اكثر هذا الموضوع

فطبعا المقاومة و البطارية لتوفير جهود تشغيل الترانزيستور و المصدر ein متردد و مطلوب تكبيره ، لذا سيمر تياره كما بالسهم الأحمر وهذا يمر فى وصلة القاعدة/باعث
تيار المجمع بالسهم الأخضر سيكون أقل من تيار الباعث بقيمة تيار القاعدة وهو صغير جدا إذن يكاد يكون مساويا له
إذن تيار المجمع سيكون مساويا لتيار المصدر بفارق طفيف جدا هو 1/بيتا.
عندما يمر تيار المجمع فى مقاومة الحمل R2 سيولد جهد الخرج و الذى يكون حاصل ضرب التيار فى المقاومة و الذى غالبا سيكون أكبر من الدخول لأن R2 يكون أكبر من "معاوقة " الدخول
لاحظ هنا أن "معاوقة الدخول" ليست هى R1 و لكنها بالنسبة للمتردد ستكون معاوقة دخول الدايود المكون من وصلة الباعث/قاعدة كما سبق الشرح فى السلسلة

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى الكريم
لو تابعت هذا الرسم فقد يوضح اكثر هذا الموضوع

فطبعا المقاومة و البطارية لتوفير جهود تشغيل الترانزيستور و المصدر ein متردد و مطلوب تكبيره ، لذا سيمر تياره كما بالسهم الأحمر وهذا يمر فى وصلة القاعدة/باعث
تيار المجمع بالسهم الأخضر سيكون أقل من تيار الباعث بقيمة تيار القاعدة وهو صغير جدا إذن يكاد يكون مساويا له
إذن تيار المجمع سيكون مساويا لتيار المصدر بفارق طفيف جدا هو 1/بيتا.
عندما يمر تيار المجمع فى مقاومة الحمل R2 سيولد جهد الخرج و الذى يكون حاصل ضرب التيار فى المقاومة و الذى غالبا سيكون أكبر من الدخول لأن R2 يكون أكبر من "معاوقة " الدخول
لاحظ هنا أن "معاوقة الدخول" ليست هى R1 و لكنها بالنسبة للمتردد ستكون معاوقة دخول الدايود المكون من وصلة الباعث/قاعدة كما سبق الشرح فى السلسلة

شكرا جزيلا أستاذي الكريم
إني اقرأ السلسلة بتأن وأحاول فهمها وأتمنى أن يتسع صدرك لآسأل عما أشكل علي.... وللإشارة فأنا هاو للإلكترونيات وفي حاجة لأي معلومة ولوكانت بسيطة ..كما تفضلت بالتنويه على معاوقة الدخل مثلا... جزاك الله خيرا..

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة عصـــــام

شكرا جزيلا أستاذي الكريم
إني اقرأ السلسلة بتأن وأحاول فهمها وأتمنى أن يتسع صدرك لآسأل عما أشكل علي.... وللإشارة فأنا هاو للإلكترونيات وفي حاجة لأي معلومة ولوكانت بسيطة ..كما تفضلت بالتنويه على معاوقة الدخل مثلا... جزاك الله خيرا..

الاحظ ذلك و أشكرك لإهتمامك و أهلا بأى أسئلة سواء هنا أو فى السلسلة ولو ردى لم يوضح كما يجب أرجو الا تتردد فى الإستفسار حتى يتضح ما غمض
و بالتوفيق إن شاء الله

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الاحظ ذلك و أشكرك لإهتمامك و أهلا بأى أسئلة سواء هنا أو فى السلسلة ولو ردى لم يوضح كما يجب أرجو الا تتردد فى الإستفسار حتى يتضح ما غمض
و بالتوفيق إن شاء الله

السلام عليكم
الثناء على شخصكم والجهد المبذول الذي تقدمونه لايفي بالغرض المطلوب ...أسأل الله أن يجازيكم خير الجزاء...
وللأمانة فقد كنت مترددا في إعادة الإستفسار لإدراكي تعبكم أما وقد سهلت لي الطريق ووسعت صدرك لأسئلتي فإنني أعتبر هذا تفضلا منكم وقد سررت به كثيرا...ألف شكر

[ماجد عباس محمد]

اخي الكريم
هذا واجب وزكاة العلم وليس تفضلا
او هو فضل ألله علينا جميعا

[عصـــــام]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

لاحظ هنا أن "معاوقة الدخول" ليست هى R1 و لكنها بالنسبة للمتردد ستكون معاوقة دخول الدايود المكون من وصلة الباعث/قاعدة كما سبق الشرح فى السلسلة

السلام عليكم
تقصد ياأستاذ أنه بالنسبة للمتردد فإن R1 هي معاوقة دخول الترانزستور بالإضافة إلى re حيث (re=0.026/I) باعتبار أن R1//B*re في حالة قصر المصدر.
أم أن R1 لاتحسب بالنسبة للمتردد ؟
يعني أن المعاوقة هي فقط معاوقة الوصلة BE أرجو توضيحا...وشكرا.

[ماجد عباس محمد]

كلامك صح فهما علي التوازي يعني
rin=R1//rib
لكن الفكرة ان مقاومة الدايود غالبا ما تكون صغيرة مقارنة بالمقاومة R1

طبعاً ليست قاعدة فيمكن تصميم دائرة فيها الإثنين متقاربين
