[طالب عام]

السلام عليكم و رحمة الله وبركاته
السؤال الاول:
في الاحمال 3 فاز المتزنة يكون محصلة تيارات النيوترال يساوي صفر
اذا تم تغدية منازل بحيث كل واحد منزل يأخذ فاز و نيوترال ، وكان كل الاحمال لكل المنازل متزنه

لماذا عند قياس احد من المنازل ( فاز و نيوترال فقط) نجد تيار النيوترال يساوي تيار الفاز ؟ لماذا لا تساوي الصفر


السؤال الثاني:
احد الزملاء يسأل عندما يكون عندك 3 فاز وتقسهم بالافوميتر شغالين ولكن خط فيهم ما ينور بالمفك التستر يكون المشكله و العيب ايه ملاحظه التستر تمام شغال ولا يوجد هبوط في جهد ، هل سقوط فاز او هناك تفسير اخر اقرب



وشكرا جزيلا لكم

[ماجد عباس محمد]

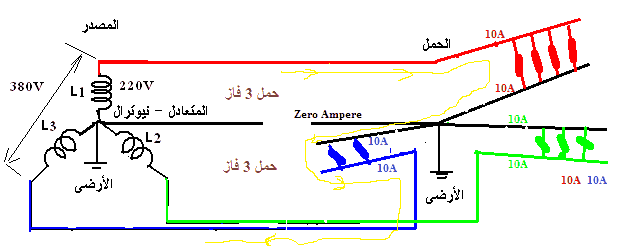

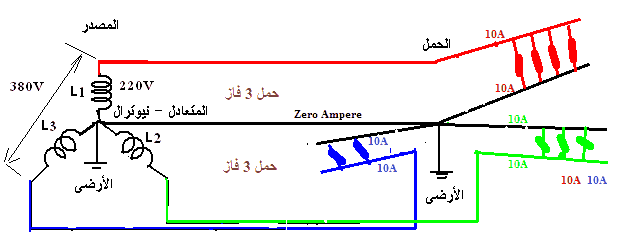

فى السؤال الأول دوما أقول ارسمها تفهمها وهذا هو الرسم

[طالب عام]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد فى السؤال الأول دوما أقول ارسمها تفهمها وهذا هو الرسم

صحيح مهندس ماجد

فهمتها بعد ما رسمتها

يعني محصلة التيارات الراجع في السنجل فاز يكون صفر في النيوترال المصدر.
اذا اسقطنا نيوترال المصدر لن يستطيع رجوع التيار الى النيوترال لانه اسهل ممر له حسب قانون اوم فأنه سيمر الى احد الفازات المجاوره له اي اي يدخل من فاز و يخرج من فاز اخر اي بين فازبن وهنا يكون الجهد 380 فولت للاحمل .
في السؤال الثاني:
اذا اسقطنا فاز من المصدر فقط ( مع بقاء الفازين و نيوترال) عند قياس بالافوميتر بي فاز السليم و فاز الساقط او بين النيوترال المصدر و الفاز الساقط سأجد جهد 0

يعني سقوط فاز غير ممكن ولكن كيف احلل او افسر مشكله السؤال الثاني لم استطع افهمها

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة طالب عام صحيح مهندس ماجد فهمتها بعد ما رسمتها يعني محصلة التيارات الراجع في السنجل فاز يكون صفر في النيوترال المصدر. اذا اسقطنا نيوترال المصدر لن يستطيع رجوع التيار الى النيوترال لانه اسهل ممر له حسب قانون اوم فأنه سيمر الى احد الفازات المجاوره له اي اي يدخل من فاز و يخرج من فاز اخر اي بين فازبن وهنا يكون الجهد 380 فولت للاحمل .

كما ذكرت لك سابقا ارسمها تفهمها
لو اسقطت النيوترال سيكون الفولت بحسب الأحمال ، لو الحمل على فاز تياره أكبر من الثانى يعنى مقاومته أصغر و بالتالى سيكون الفولت عليه اقل من الثانى

في السؤال الثاني: اذا اسقطنا فاز من المصدر فقط ( مع بقاء الفازين و نيوترال) عند قياس بالافوميتر بي فاز السليم و فاز الساقط او بين النيوترال المصدر و الفاز الساقط سأجد جهد 0 يعني سقوط فاز غير ممكن ولكن كيف احلل او افسر مشكله السؤال الثاني لم استطع افهمها

وللمرة الثالثة أقول ارسمها تفهمها

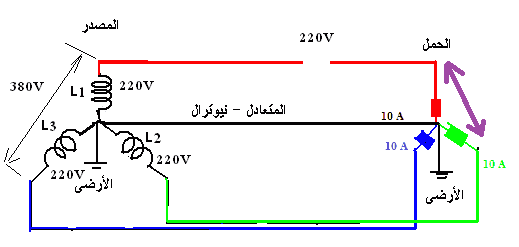

وهذا هو الرسم
على السهم البنفسجى كم سيكون الفولت؟؟ و كيف يصبح صفر و هناك أحمال متصله و تمرر تيار و تنقل فولت؟

[طالب عام]

سيبقى حملين متصلين ويمرروا تيارات في الفازين لذا يكون الجهد مثل جهد الحمل الاخضر 220 او اقل.

[طالب عام]

نفرض الاحمال متساوية

الجهد بين الخط الاحمر و الازرق 380 فولت وهو نفسه جهد على الحملين الاحمر و الازرق وبالتالي بيتوزع الجهد 380 على حسب كل حمل (المقاومة) مادام الحملين متساوي يكون 190 للحمل الاحمر و 190 للحمل الازرق وباقي الاحمال مثله.


نفرض الاحمال عير متساوي والحمل الازرق مقاومة صغيرة جدا قريبة من الصفر
يصبح جهد الحمل الازرق صغير جدا و الاحمر جهد اقرب 380 فولت
هكذا الكلام صحيح ام خاطىء


هل يستطع الحمل اي مقاومة كبيره جدا عنده جهد اكبر من 380 فولت؟

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة طالب عام سيبقى حملين متصلين ويمرروا تيارات في الفازين لذا يكون الجهد مثل جهد الحمل الاخضر 220 او اقل.

سيكون أقل طالما هناك حمل على كل فازة و تيار الرجوع سيكون مارا فى سلك النيوترال و مسببا ارتفاع فى الفولت بين نقطة الحمل و المصدر كما أن الفازتيا الخضراء و الزرقاء سيكون أيضا الفولت عليهما أقل بذات القيمة

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة طالب عام نفرض الاحمال متساوية الجهد بين الخط الاحمر و الازرق 380 فولت وهو نفسه جهد على الحملين الاحمر و الازرق وبالتالي بيتوزع الجهد 380 على حسب كل حمل (المقاومة) مادام الحملين متساوي يكون 190 للحمل الاحمر و 190 للحمل الازرق وباقي الاحمال مثله.

انت تتكلم عن خط تغذية فعلى أم دائرة الكترونية؟
لو دائرة الكترونية امشى معاك فى الكلام لأن المحول صغير و الأحمال قد تزيد عن طاقته ولو قصر قد لا يتسبب فى أى خطر يذكر سوى سخونة هنا و سخونة هناك أو مقاومة تتحرق تراها تدخن

لكن فى خطوط القوى حيث تيار 100 أمبير أو 1000 و أكثر متوقع ، تستخدم دوائر حماية كافية أن لا يحدث هذا لآن لو احترق الكابل ستكون مصيبته أكبر بكثير من احتراق محول فى ادابتور
لكى ينخفض الفولت من 220 على فازة إلى 190 بسبب حمل واحد لابد من أن تفصل دوائر الحماية فالكابل لا يتحمل

هذا لا يحدث إلا على مستوى حى بكاملة

نفرض الاحمال عير متساوي والحمل الازرق مقاومة صغيرة جدا قريبة من الصفر يصبح جهد الحمل الازرق صغير جدا و الاحمر جهد اقرب 380 فولت هكذا الكلام صحيح ام خاطىء

ارجع للكلام السابق
لكن عموما فى حال الأحمال الغير متزنة و نظرا لكون الكابل فى القدرات الكبيرة يكون سلك المتعادل "النيونترال" أصغر من الثلاثة الباقية فعادة ما يكون هناك ارتفاع فى فولت نقطة المتعادل عند الحمل وهذا ينعكس على كل الأحمال
أما فى الأحمال الأقل حيث يكون الأسلاك الأربعة متساوية فهذا الأثر يقل

هل يستطع الحمل اي مقاومة كبيره جدا عنده جهد اكبر من 380 فولت؟

معذرة السؤال غير واضح
