فضلا اريد شرح و استفسار عن هذه الدائره

[عبدالله حجازى]

السلام عليكم ورحمه الله وبركاته

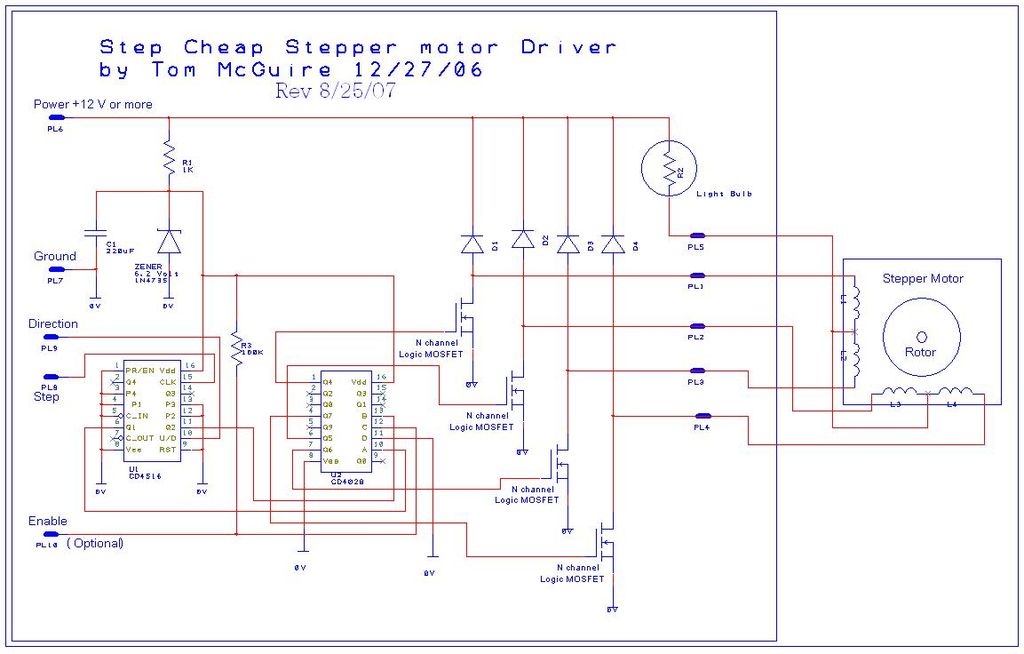

لقد حصلت علي هذه الدائره من احد المواقع واريد شرح لمبدأ أو فكره عمل هذه الدائره ...

السؤال كيف يتم عكس اتجاه النبضات ... وما هي فكره عمل هذه الدائره كيف تجري الأمور كيف تخرج النبضات وكيف يتم تحديد اتجاها تصاعدي أم تنازلي ..

ما اريده شرح متتابع من لحظه دخول النبضه علي طرف الساعه في المتكامله CD4516 الي ان تخرج بالتتالي علي ارجل المتكامله CD4020 وايضا عكس اتجاه هذه النبضات ؟

وشكراا جزيلا

[ماجد عباس محمد]

الدائرة بسيطة لكنك لم تراجع الموقع
المكونات هى 4516 عداد تصاعدى / تنازلى و أظن الثانية 4028 محلل شفرات من ثنائى إلى عشرى أى يأخد كود ثنائى و يعطى 10 مخارج من صفر إلى 9
النبضات تدخل للعداد فيعد تصاعدى و لعكس الإتجاه تعد تنازلى
تأخد أول خرجين Q1,Q2 (من صفر إلى 3) لمحلل الشفرة 4028 فيعطى 4 نبضات بالترتيب لكن يبدو هنا فيه مشكلة
لأن الدخل =0 سيعطى Q1 وهكذا حتى دخل 3 سيعطى Q4 و هو متصل بأحد الموسفيتات و على ما أظن أن طبقا لدائرته المخارج Q1,2,3,4 إما تتصل بالموسفيتات كلها أو لا تتصل كلها

ارجع للموقع و ابحث عن الشرح وهل اختبرت ام لا و تأكد من ارقام المتكاملات فرقم 4020 خطأ و حتى 4028 لا يتناسب مع الرسم

[عبدالله حجازى]

ارجع للموقع و ابحث عن الشرح وهل اختبرت ام لا و تأكد من ارقام المتكاملات فرقم 4020 خطأ و حتى 4028 لا يتناسب مع الرسم
__________________

شكراا جزيلا بالفعل المتكامله 4028 ... واجد حيره هل من الممكن ان يكون هناك تضليل أو ماشابه لكي يحير المتلقي ..!!!

[ماجد عباس محمد]

عادة ما تكون المسأله رغبة أن يشارك العلم و تحصيل عدد أكبر من الزيارات و الإعلانات فيضع الدائرة كما صممها هو و ظن أنها تعمل و معظم الدوائر على النت غير مجربة
ثم تأتى مشكلة تقنية أخرى وهى أن المؤلف يضع صورة التصميم بصيغة GIF أو PNG وهما صيغتان رائعتان لضغط الرسوم كالدوائر الخ حيث تجعل عدد الألوان 16 لون أو اقل فتكون كافة المعلومات واضحة. لاحقا يأتى من يحفظها بصيغة JPG وهى المناسبة للصور وليست للرسوم و لتقليل حجم الصورة يحدث بها تقريب و من ثم تشويه و لديك 0 و 8 و 9 و 6 و 3 تكاد تكون متقاربة و مع التشويه لا تفرق بينها بسهولة
