افتراضي دائرة منظم الجهد AVR لمولد الديزل 5KVA

السلام عليكم روحمة الله و بركاته
السادة اعضاء القرية الالكترونية اليوم اضع مخطط لكرت AVR لمولد الديزل قوة 5 كيلو فولث امبير.

حيث قومت بإزالة العازل الموجود فوق اللوحة الالكترونية وقد اخد من الكثير حتى تحصلت على لوحة سليمة بنسبة 90% وقوم برسم مخطط للدارة الكهربية حتى نفهم طريقة عمله
و ارجو من الاعضاء التفاعل و المشاركة في تحليل و اكتشاف عيوب هذه الدائرة

هذا هو مخطط الدائرة
Rwad_Abujazia غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 25-11-2018, 01:50 PM   #2
Rwad_Abujazia
مهندس متواجد

الصورة الرمزية Rwad_Abujazia

الدولة: Libya
المشاركات: 62
أحصائية الترشيح

عدد النقاط : 19


النشاط

معدل تقييم المستوى: 0
adevil


طريقة عمل الدائرة
في بداية التشغيل يتولد جهد بسيط في ملفات التحريض بسبب المغناطيس الموجود على ظهر العضو الدوار والفيض المتبقي فيه.
هذا الجهد يدخل الى منظم الجهد AVR عبر الديودان d1 d2 ومن ثم يقوم مكثف التنعيم c1 بتقليل التذبذب للجهد للحصول فرق جهد مستمر .
ثم يمر عبر المقاومة R6 الى R7 ومن منها الى الموسفت هنا يشتغل الموسفت في وضع الفتح فيمر التيار الى ملفات العضو الدوار
ومنها الى السالب عبر الموسفت في هذه الحالة كلما يزداد التيار المار في ملفات العضو الدوار يزداد فرق الجهد في ملفات الانتاج على العضو الثابت حتى يصل الجهد الى الجهد المطلوب .
Rwad_Abujazia غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 26-11-2018, 04:25 AM   #3
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

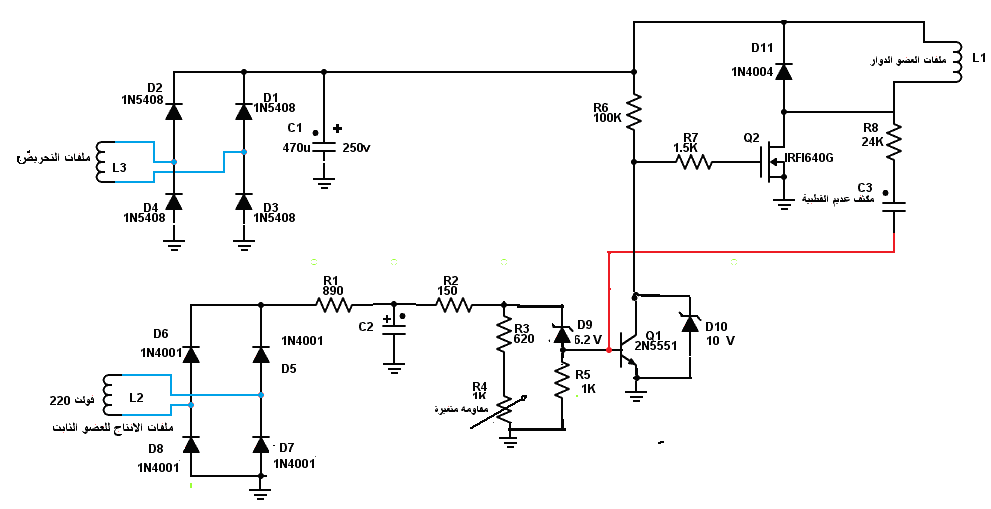

لقد قمت بتنسيق الدائرة لتصبح أوضح و اسهل و يتضح دور الجزئين العلوى و السفلى و ها هو

وهذا يبين أن عند ارتفاع الفولت فى الملف L2 سيعبر الزينر و من ثم يفتح الترانزيستور Q1 الذى بدوره يقفل الموسفيت و يغلق البتغذية للعضو الدوار
أما المسار من الملف عبر المكثف فى الخط الأحمر فيتوقف على سعة المكثف و حث الملف و أيضا الجهود فى الدائرة
غالبا سيكون تاخير حيث يقفل الموسفيت و لا يعود للفتح إلا بعد فترة محددة
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً Rwad_Abujazia ( شكر العضو على هذه المشاركة )
اعجاب Georgeos ( أعجبته المشاركة )
قديم 26-11-2018, 05:57 AM   #4
Rwad_Abujazia
مهندس متواجد

الصورة الرمزية Rwad_Abujazia

الدولة: Libya
المشاركات: 62
أحصائية الترشيح

عدد النقاط : 19


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد مشاهدة المشاركة
لقد قمت بتنسيق الدائرة لتصبح أوضح و اسهل و يتضح دور الجزئين العلوى و السفلى و ها هو
مشكور اخي منهدس عباس على التوضيح و تبسيط الدائرة . بارك الله فيك وفي علمك
اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد مشاهدة المشاركة
وهذا يبين أن عند ارتفاع الفولت فى الملف L2 سيعبر الزينر و من ثم يفتح الترانزيستور Q1 الذى بدوره يقفل الموسفيت و يغلق البتغذية للعضو الدوار
أما المسار من الملف عبر المكثف فى الخط الأحمر فيتوقف على سعة المكثف و حث الملف و أيضا الجهود فى الدائرة
غالبا سيكون تاخير حيث يقفل الموسفيت و لا يعود للفتح إلا بعد فترة محددة
عندي سؤال ما وظيفة المقاومة والمكثف المتصلان مع قاعدة الترانزستور
Rwad_Abujazia غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 26-11-2018, 07:41 AM   #5
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

ما أرقامهما؟!
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 26-11-2018, 10:08 AM   #6
Rwad_Abujazia
مهندس متواجد

الصورة الرمزية Rwad_Abujazia

الدولة: Libya
المشاركات: 62
أحصائية الترشيح

عدد النقاط : 19


النشاط

معدل تقييم المستوى: 0
افتراضي

المقاومة 24 كيلو تقريبا ام المكثف فلم استطع التعرف على قيمته فقد تلف ولا يوجد عليه بيانات
Rwad_Abujazia غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 27-11-2018, 04:54 AM   #7
ماجد عباس محمد
نائب المشرف العام

الدولة: القاهرة - مصر
المشاركات: 12,214
أحصائية الترشيح

عدد النقاط : 5271


النشاط

معدل تقييم المستوى: 408
افتراضي

إذن تقصد R8,C3 فقد سألت عن أرقامهما و ليس قيمهما وقد رددت على هذا السؤال فى ردى السابق وها هو مرة أخرى

اقتباس:
المشاركة الأصلية كتبت بواسطة ماجد عباس محمد مشاهدة المشاركة
أما المسار من الملف عبر المكثف فى الخط الأحمر فيتوقف على سعة المكثف و حث الملف و أيضا الجهود فى الدائرة
غالبا سيكون تاخير حيث يقفل الموسفيت و لا يعود للفتح إلا بعد فترة محددة
ماجد عباس محمد غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً Rwad_Abujazia ( شكر العضو على هذه المشاركة )
قديم 27-11-2018, 05:44 AM   #8
Rwad_Abujazia
مهندس متواجد

الصورة الرمزية Rwad_Abujazia

الدولة: Libya
المشاركات: 62
أحصائية الترشيح

عدد النقاط : 19


النشاط

معدل تقييم المستوى: 0
افتراضي


مشكور اخي المنهدس ماجد عباس على التوضيح
واعتدر على عدم الانتباه.....تحياتي.
