مخطط لاجهاز الحماية

Mahmoud Nasser TheExpert · 19-11-2018, 06:36 AM

السلام عليكم ورحمة الله وبركاتة

لو سمحتم
محتاج دائرة لحماية الاجهزة الكهربائية من ارتفاع التيار وقض اطلعت على الدوائر الموجودة بالمنتدى ولاكن هيا قديمة وبحثت على اليوتيوب عثرت على بعض الفيديوهات
وقمت بتجربتها اكثر من مرة ولاكنها لم تعمل

رجاء المساعدة
شكرا مقدما

Mahmoud Nasser TheExpert · 19-11-2018, 06:38 AM

رجاء المساعدة

عبدالله حجازى · 19-11-2018, 10:37 PM

السلام عليكم ورحمه الله وبركاته

اخي اختار ما تشاء من هنا وناقشها وهنا

https://www.google.com.eg/search?q=I...w=1280&bih=882

ماجد عباس محمد · 20-11-2018, 04:17 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة Mahmoud Nasser TheExpert

السلام عليكم ورحمة الله وبركاتة

لو سمحتم
محتاج دائرة لحماية الاجهزة الكهربائية من ارتفاع التيار وقض اطلعت على الدوائر الموجودة بالمنتدى ولاكن هيا قديمة وبحثت على اليوتيوب عثرت على بعض الفيديوهات
وقمت بتجربتها اكثر من مرة ولاكنها لم تعمل

رجاء المساعدة
شكرا مقدما

معذرة ماذا تقصد بكلمة "قديمة" و ما الجديد المطلوب؟
هل قرأت هذه؟
http://www.qariya.info/vb/showthread.php?t=230498
و هنامتابعة شرحها؟؟
http://www.qariya.info/vb/showthread.php?t=231207

أو كما ذكر الأخ الفاضل عبد الله حجازى ناقش محاولاتك هنا ربما خطأ فى الدائرة أو خطأ فى التنفيذ أو الدائرة ليست كما تتوقع منها

Mahmoud Nasser TheExpert · 20-11-2018, 05:57 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

السلام عليكم ورحمه الله وبركاته

اخي اختار ما تشاء من هنا وناقشها وهنا

https://www.google.com.eg/search?q=I...w=1280&bih=882

انا اقصد دائرة مثل التي ف الرابط هذا

https://www.gulf-up.com/i/00076/5izils3udblf.png
وهذه هيا الدائرة التي نفذتها عدة مرات هل هي صحيحه ام خاطئة

ماجد عباس محمد · 29-11-2018, 07:08 AM

يبدو أن الأخ الفاضل عبد الله مشغول قليلا

الرسم المرفق على أى الأحوال مقطوع منه الجزء الأيمن فضلا عن المتكاملة لم يذكر رقمها

Mahmoud Nasser TheExpert · 29-11-2018, 11:53 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يبدو أن الأخ الفاضل عبد الله مشغول قليلا

الرسم المرفق على أى الأحوال مقطوع منه الجزء الأيمن فضلا عن المتكاملة لم يذكر رقمها

ليس مقطوعه اخي ولاكن متواصله من الليد الي الدايود فقط
و نوع المتكامله هي LM 324

ماجد عباس محمد · 30-11-2018, 05:42 AM

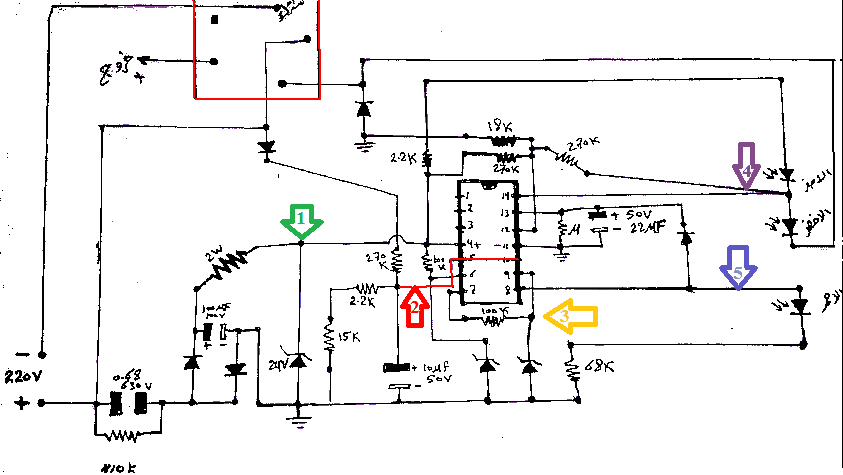

إذن الرسم كذلك

الآن
أين يذهب سالب 220 فولت فى أقصى يسار الصورة لإكمال الدائرة
و عليه ما قيم الفولت عند الأسهم الملونة؟؟؟
من أين حصلت على هذه الدائرة ؟ و هل ذكر أنها مجربة و هناك شرح لها؟؟؟
ما نوع هذا الريلاى الذى يعمل على تيار خرج LM324?
