[محمد سعيد غزة]

سلام عليكم كيف حالكم يا اخوه معكم اخوكم سعيد من غزة اريد ان اسئل صممت مكبر 7 وط يعمل جيد ولا مشكلة السؤال هل نستطيع ادخال اشارة رقمية علي مكبر بدل من تماثلية هي اشارة MP3 نستطيع انا اريد تصميم جهاز تحكم عن طريق موجات الراديوه FM يعني لو صممت دارة تحكم مدخلها ازار و مخرج واحد فقط ادخله علي مدخل مكبر مرحلة اولي نستطيع او يجيب ان يكون وسيط او نستخدم انظمة التعديل المعروفة هي FSK ASK PSK اتمني لو اجابة هل نستطيع انا اريد ان اصمم جهاز تحكم نشغيل و ايقاف مسافة 10 او 6 كيلوه بلقدرة المذكورة 7 وط مثلا يمكن اتمني لو اجابة يا المهندسين انا اريد استخدم وحدة مكبر 7 وط للتحكم ما بدي اصممها للبث الراديوه كباقي محطات البث لا اريدها للتحكم فقط اتمني رد لو سمحتم

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة محمد سعيد غزة سلام عليكم كيف حالكم يا اخوه معكم اخوكم سعيد من غزة اريد ان اسئل صممت مكبر 7 وط يعمل جيد ولا مشكلة السؤال هل نستطيع ادخال اشارة رقمية علي مكبر بدل من تماثلية هي اشارة MP3 نستطيع انا اريد تصميم جهاز تحكم عن طريق موجات الراديوه FM يعني لو صممت دارة تحكم مدخلها ازار و مخرج واحد فقط ادخله علي مدخل مكبر مرحلة اولي نستطيع او يجيب ان يكون وسيط او نستخدم انظمة التعديل المعروفة هي FSK ASK PSK اتمني لو اجابة هل نستطيع انا اريد ان اصمم جهاز تحكم نشغيل و ايقاف مسافة 10 او 6 كيلوه بلقدرة المذكورة 7 وط مثلا يمكن اتمني لو اجابة يا المهندسين انا اريد استخدم وحدة مكبر 7 وط للتحكم ما بدي اصممها للبث الراديوه كباقي محطات البث لا اريدها للتحكم فقط اتمني رد لو سمحتم

السلام عليكم ورحمة الله وبركاته
اخى الكريم

ممكن استخدام مولد لتوليد صوت نغمة التليفون او تسجيل نغمة ارقام التليفون وارسالها عبر مكبر الــ7 وات لترسل الى جهاز الاستقبال واستقبال هذه النغمة كصوت ايضا وادخالها الى متكاملة تقوم بفك شفرتها لتستفيد منها فى تشغيل اى جهاز او اى غرض اخر والله الموفق

وهذه الطريقة ليس بها اى تعديل على جهاز الارسال ابدا

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

اليك ملف به صوت ارقام التليفون بدلا من استخدام مولد له
https://up.top4top.net/downloadf-1053jnnzc1-zip.html

[محمد سعيد غزة]

شكرا يا اخي علي رد ممكن تبسط الفهم مش فاهم قصدك انا فاهم قصة DTMF بس كيف ربط مش فاهم ما طبقتها قبل هيك ممكن تساعدني فيه موضوع هد رجاء بسطها اكثر فكرت استخدم MP3 خاص فيه سيارة بدعم جك صوت ممكن ندخل عليه اشارة صوت تماثلية و رسلها نستقبلها هو تقريبا نفس فكرت تقريبا رجاء يا اخي ممكن تساعدني فيها اتمني ترد عليه

[محمد سعيد غزة]

اخي الان IC MT8870 هد القطع يا اخي لها دخل اشارة من مدخل الجوال سماعة جوال يعطي النغمات الازرار تخرج من جك الي IC هدقطعة لها 4 مخارج ديجيتال فقط بس لو ممكن تشرح الفكرة جيدا رجاء

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة محمد سعيد غزة اخي الان IC MT8870 هد القطع يا اخي لها دخل اشارة من مدخل الجوال سماعة جوال يعطي النغمات الازرار تخرج من جك الي IC هدقطعة لها 4 مخارج ديجيتال فقط بس لو ممكن تشرح الفكرة جيدا رجاء

السلام عليكم ورحمة الله وبركاته
اخى الكريم

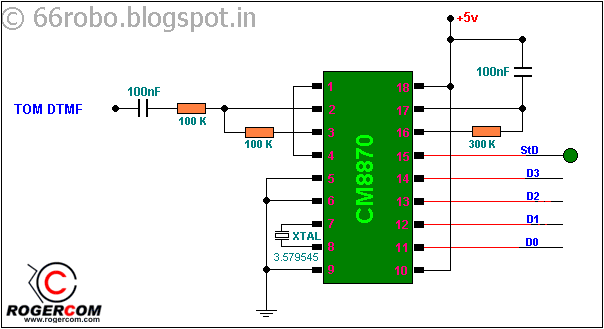

المتكاملة 8870 يكون الخرج الخاص بها 4 وهى ارقام 11،12،13،14 لكن بالبينرى اى عندما نضغط على الرقم 1 يكون الخرج عبارة عن 0001 وعند الضغط على الرقم 3 مثلا بالمرسل يكون الخرج 0011 وعند الضغط على الرقم 9 مثلا يكون الخرج عبارة عن 1001 وهكذا بقية الارقام ولا يمكن ابدا بدون متكاملة اخرى للحصول على 12 خرج وبناءةا على ما تقدم نحتاج لمتكاملة ديكودر يكون دخلها بينرى ( A -B-C- D ) اى 4 وانا افضل المتكاملة رقم 74154 ويكون الخرج الخاص بهذه المتكاملة 12 خرج







ارجو ان تقرأ هذا الموضوع جيدا لكى تتفهم بقية الموضوع وبعد ذلك اعرض اسئلتك
http://www.qariya.info/vb/showthread.php?t=7752

[محمد سعيد غزة]

شكرا جزيلا يا اخي بس هد تحكم عن طريق هاتف مدخل IC يجب ان يكون من مدخل سماعة الهاتف 4 مخارج علي 74154 عشان اخذ مخارج اكثر تمام بس انا ما بدي استخدم هاتف بدي استخدم مكبر موجات FM فيه تحكم اعمل مثل 5 ازرار ادخال IC ربط خرج طرف واحد علي مدخل مكبر قبل نعمل دارة مذبذب عشان اولد تردد مرسل يعني خرج IC علي مدخل مذبذب و خرج مذبذب علي مكبر فقط يا اخي بدي اعمل تحكم FM قدرة 7 وط فقط يا اخي مدي بعيد ما بدي استخدم جوال انا عارفها من زمان اعملتها 8 مخارج ON OFF عارفها بس هد مشكلتها بدك جوال و رصيد مفتوح قصة قديمة DTMF عارفها انا تحكم هد لو بدي اربطها تحكم طيارة او مركب بحر او اي حاجة فقط اتمني تكون افهمت عليه رجاء

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
انا اردت ان تأخذ فكرة عن موضوع التحكم بالتليفون اولا.. هذا لكى تتفهم ما سوف اقوله لك لاحقا
وسوف تتمكن فى النهاية ان شاء الله ان تتحكم فى تشغيل اى جهاز عن بعد بجهاز الارسال الخاص بك

الفكرة هى ان تدخل صوت التليفون الى جهاز الارسال الخاص بك كأشارة صوتية مثل اى كلام او اغنية عن طريق مدخل الصوت لجهاز الارسال الخاص بك ( ممكن ان تستخدم ملف الصوت الذى ارفقته لك ... او استخدام متكاملة ووحدة ارقام تولد الرقم الذى تريد ادخاله ) يعنى بدون اى تعقيدات ان تدخل صوت رقم 1 مثلا الى مدخل صوت جهاز الارسال الخاص بك....واستقبال هذا الصوت فى جهاز الاستقبال .... اقف عند هذه النقطة لمعرفه مدى نجاح هذه الخطوة من عدمـــه
ومتابــــــع معك
