[منى حسين]

اخوانى

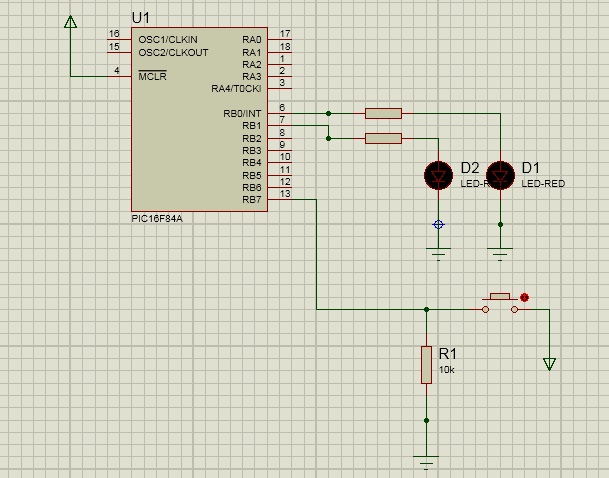

هذا برنامج يستخدم البيك 16f84A يتم وضع مفتاح على PORT B= 7(دخل ) ويتم وضع ليد على طرف
PORTB=0
PORTB=1
اى البورت كخرج
بالضغط على المفتاح يضىء الليد الاول
بالضغط على المفتاح مرة ثانية يطفاء الليد الاول
بالضغط على المفتاح مرة ثالثة يضىء الليد رقم واحد ثم ينتظر 1500 ثانية ويضىء الليد الثانى مع بقاء الاول مضاء
وبالضغط على المفتاح رابعا يطفاء الجميع يعنى الاول والثانى

  int X =0;

        void main() {
        TRISB=128; PORTB=0;

        while(1){

        if(PORTB.F7==1){ X++; delay_ms(250); }

        if(X==1){ PORTB=1;delay_ms(250);}
        if(X==2){ PORTB=0;delay_ms(250);}
        if(X==3){ PORTB=2;delay_ms(1500); PORTB=3;  X=4;delay_ms(250);}
        if(X==5){ PORTB=0;  X=0;delay_ms(250); }

    }
  }

وتم عمل هذه الدائرة وتعمل بكفاءة على ارض الواقع


وتم تعديل هذا البرنامج كالاتى:

 int X =0;

        void main() {
        TRISB=128; PORTB=0;

        while(1){

        if(PORTB.F7==1){ X++; delay_ms(1000); }

        if(X==1){ PORTB.F0=1;}
        if(X==2){ PORTB.F0=0;}
        if(X==3){ PORTB.F1=1;  delay_ms(1500);  PORTB.F0=1; X=4;  }

        if(X==5){ PORTB=0;  X=0; }

    }

الا انه يعمل بالمحاكاه ولا يعمل اطـــــلاقا على ارض الواقع



ارجو المساعدة لماذا لا يعمل البرنامج المعدل فى الطبيعة ويعمل فى المحاكاه

[ماجد عباس محمد]

لأنك فى الأول أضفت تأخير ربع ثانية مع كل شرط يسمح لك برفع الأصبع على الزر و لكنه حذف فى التعديل و لذا لن ينتظر
لذا الأفضل هو استخدام الأمر switch مع وضع اختبار أن جميع الأزرار مرفوعة قبل العودة للتكرار بدورة while

[منى حسين]

شكرا على الرد والاهتمام استاذ ماجد
البرنامج الاول والثانى يعمل بدون اى مشاكل فى المحاكاه لكن البرنامج الثانى فى الواقع العملى لا يعمل اطلاقا .... بمعنى اننى حرقت البرنامج الاول على بيك 16F84A فعمل فى المحاكاه وفى العملى
وحرقت البرنامج الثانى على بيك 16F84A اخـــر فعمل فى المحاكاة بامتياز ولكنه عند تطبيقه فى العملى لم يعمل
الدائرة التى تم تنفيذها استخدمتها فى الحالتين بمعنى اننى قمت بتغيير البيك فقط
وشكرا على الرد والتعليق

[ماجد عباس محمد]

رجاء مراجعة ردى السابق بدقه
قلت السبب انك فى الأول وضعتى تأخير ربع ثانية مع كل شرط و حذفتيه فى التعديل
المحاكاة لا تحدث فى الوقت الحقيقى فسرعة التنفيذ تعتمد على سرعة الهاردوير فى الحاسوب أولا ثم يلى ذلك الويندوز المستخدم و كم يخصص من وقت البروسيسور لتنفيذ برنامج المحاكاة وسط عشرات من البرامج التى تجرى فى الخلفية و بعد ذلك سرعة برنامج المحاكاة فى تقليد تصرف الدائرة و أخيرا سرعة تطبيق البرنامج المستخدم فى الميكرو و تحويله من هكسا إلى خطوات يفهمها البروسيسور وفى الواقع جمع رقمين هو أمر واحد 4 نبضات أما فى المحاكاة جمع عادى ثم نفحص أى Flag سيتأثر نتيجة ذلك و نعدل شبيهه فى المحاكاة طبقا للنتائج ....الخ وهو أمر آخر تماما - قصة طويلة لمحاكاة كل أمر بسيط
بينما فى الواقع فلو على اسوأ الفرضيات استخدمتى كريستال 1 ميجا و ليس 4 ميجا أو 8 أو 20 ميجا ، فستكون سرعة البيك هى 1 ميجا على 4 أى 250 ألف تعليمة فى الثانية أى سيتمم تنفيذ كل البرنامج المكتوب فى أقل من مللى ثانية و أقل زمن للضغط على الزر بالسرعة البشرية هى 0.1 ثانية أى 100 مرة أطول من زمن البرنامج
هذه قصة معروفة لكل من يستخدم أى ميكرو مع أزرار فإما تستخدمى التأخير كما فى البرنامج الأول أو تستخدمى الأمر
Button
وهو موجود فى المكتبة مع ميكروسى
أما نصيحتى باستخدام الأمر switch فكان فقط لتحسين البرنامج switch ........case ولم أقصد به أى علاقة بالازرار

[حيدر علاج حسن]

اكتب جملة الشرط بهذا الشكل

 if(PORTB.F7==1){while(portb.f7){}
                 X++;
                }

بهذه الطريقة سيعمل الكود بشكل طبيعي مهما طال زمن الضغط على المفتاح

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة منى حسين اخوانى هذا برنامج يستخدم البيك 16f84A يتم وضع مفتاح على PORT B= 7(دخل ) ويتم وضع ليد على طرف PORTB=0 PORTB=1 اى البورت كخرج بالضغط على المفتاح يضىء الليد الاول بالضغط على المفتاح مرة ثانية يطفاء الليد الاول بالضغط على المفتاح مرة ثالثة يضىء الليد رقم واحد ثم ينتظر 1500 ثانية ويضىء الليد الثانى مع بقاء الاول مضاء وبالضغط على المفتاح رابعا يطفاء الجميع يعنى الاول والثانى int X =0; void main() { TRISB=128; PORTB=0; while(1){ if(PORTB.F7==1){ X++; delay_ms(250); } if(X==1){ PORTB=1;delay_ms(250);} if(X==2){ PORTB=0;delay_ms(250);} if(X==3){ PORTB=2;delay_ms(1500); PORTB=3; X=4;delay_ms(250);} if(X==5){ PORTB=0; X=0;delay_ms(250); } } } وتم عمل هذه الدائرة وتعمل بكفاءة على ارض الواقع وتم تعديل هذا البرنامج كالاتى: int X =0; void main() { TRISB=128; PORTB=0; while(1){ if(PORTB.F7==1){ X++; delay_ms(1000); } if(X==1){ PORTB.F0=1;} if(X==2){ PORTB.F0=0;} if(X==3){ PORTB.F1=1; delay_ms(1500); PORTB.F0=1; X=4; } if(X==5){ PORTB=0; X=0; } } الا انه يعمل بالمحاكاه ولا يعمل اطـــــلاقا على ارض الواقع ارجو المساعدة لماذا لا يعمل البرنامج المعدل فى الطبيعة ويعمل فى المحاكاه

أعتذر بشدة عن ردودى السابقة فلغة السى وحدها مربكة بالقدر الكافى لجعل تتبعها مشقة و ميكرو سى جعلها أسوأ
على ما أظن أن التعليمة التى يمكنها التعامل مع بت واحدة هى

PORTB0_bit=0
وليست
PORTB.0=0

وهذا الاسلوب موجود فى ملفات المساعدة

عموما نصيحة مع الميكرو سى يفضل دوما تعريف كل بت باسم فلو كتبت فى الأول
sbit LED1 at rb0_bit ;
سيعطي رسالة خطأ لو لم تكن التسمية صحيحة و لو كانت صحيحة سيقبلها لاحقا لكى تكون =0 أو =1
لكن فى هذه الحالة portb.1 لا يعطى رسالة خطأ ولا يولد لها كود صحيح
