[عمروعمرو]

عاوز احسب الفولت عند الحمل 20 اوم و الفولت عند الحمل 75 اوم.

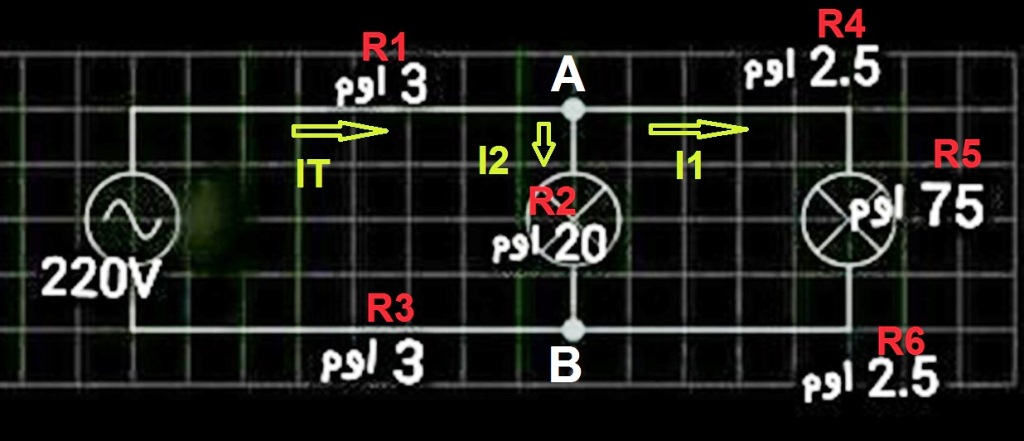

نرسمها صح وتفهمها صح :



عندنا 3 مقاومات علي التوالي :
1-سلك 3 اوم
2-مقاومة 20 اوم توازي مع 3 مقاومات توالي مقاومة 75 اوم و السلك الواصل له، الدايرة دي مقاومتها 16 اوم.
3- سلك 3 اوم

مما سبق الفولت علي دايرة الحملين يساوي 160 فولت ، يبقي هذا هو الفولت علي الحمل 20 اوم ، و الفولت علي الحمل 75 اوم يساوى 150 فولت.

كده صح؟

[Ahmed Elbhiry]

Rt=R1+Rab+R3
  =3+((80*20)/100)+3)
=3+16+3=22 Ω

It=220/22=10A
Vab=16*10=160V

ومنه فأن جهد الحمل 20=160
شدة تيار الحمل 75 = 160/80=2A
ومنه جهد الحمل 75 = 2*75=150V

[عمروعمرو]

تنورت المحكمة و شكرا يا استاذنا م. أحمد.
