[rami700]

تحية طيبة واشكر كل فريق القرية لما قدمو لي من معلومات والتي اسهمت بشكل واضح في نجاح كل التجارب التي قمت بها واخص بالذكر السيد أبو أحمد

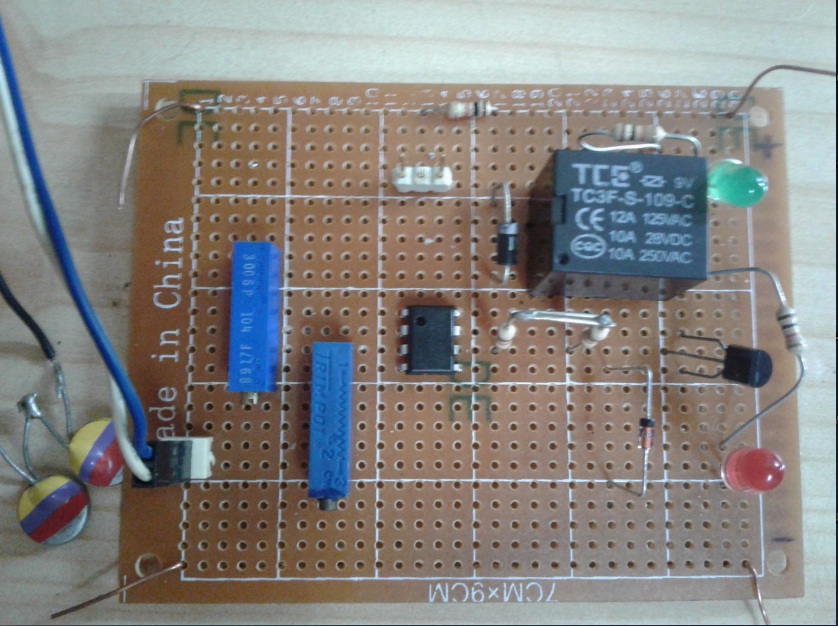

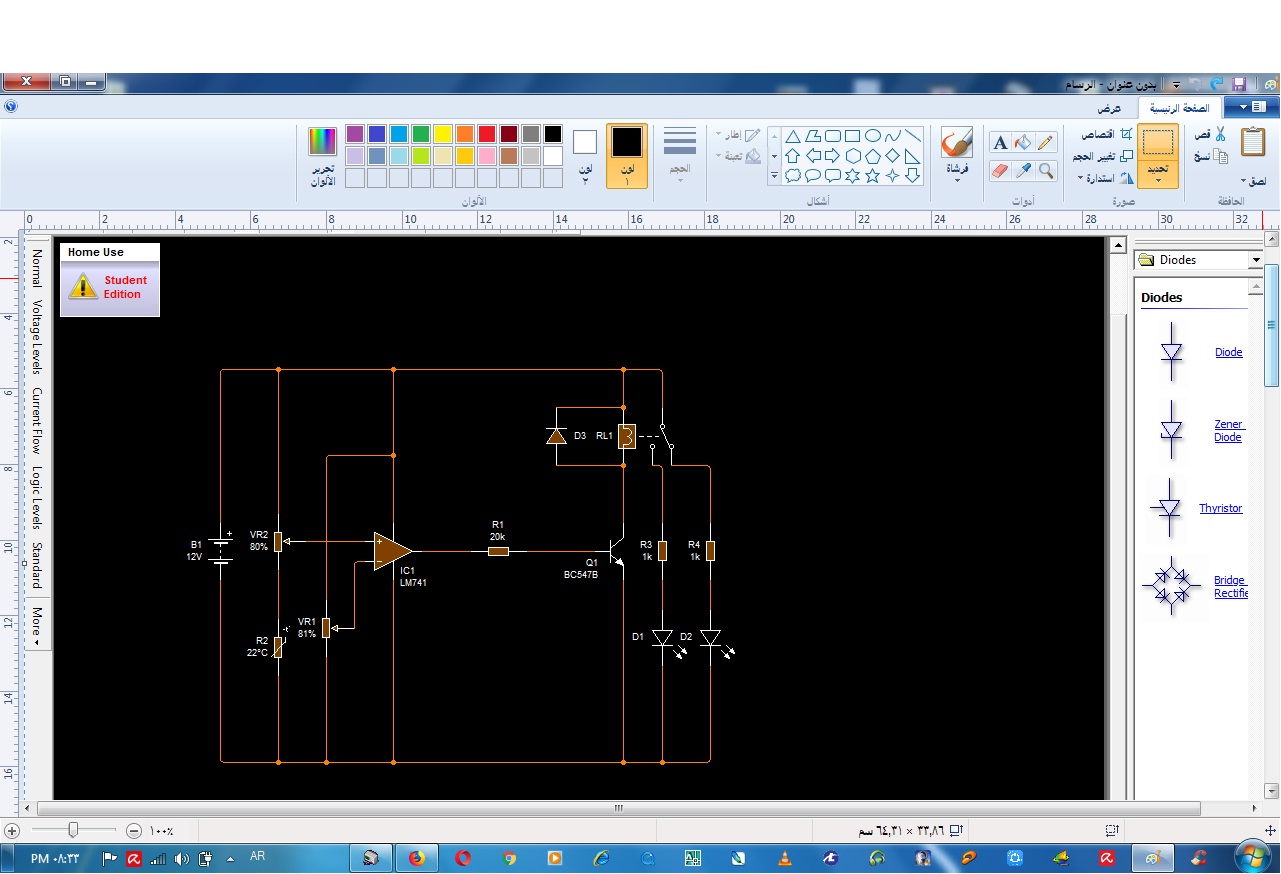

ثانيا قمت بتصميم دائة ترموستات في برنامج سيكرت وزرد وعملت بنجاح لكن في التطبيق لم تنجح رغم كل محاولات المعايرة وبالصور ابعث صور المخطط و التصميم راجا الرأي وايضاح الأخطاء وسبل تفاديها

او ان امكن مخطط مضمون حساس الحرارة نوع ntc
فقط الترانزستور bc517 هو مختلف عن المخطط

لكم كل الأمتنان


وهذة الصور

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام

*لم نشاهد الجانب التحتاني من بوردة التنفيذ؟؟
*هذا النوع من الثرموستات( بهذه الخريطه) فيه محاذر كبيره في المفقسات
ان شاء الله سوف تكتشفها بنفسك بعد نجاح التشغيل ؟؟

ويكفيك فخر التجربه واكتساب الخبرات ؟؟؟

والقادم احسن بعون الله والخيرين من امثالكم ؟؟


ابو احمد

[rami700]

اولا بشكرك على التشجيع وبرائي هذا هو الأسلوب الممتاذ في التعليم

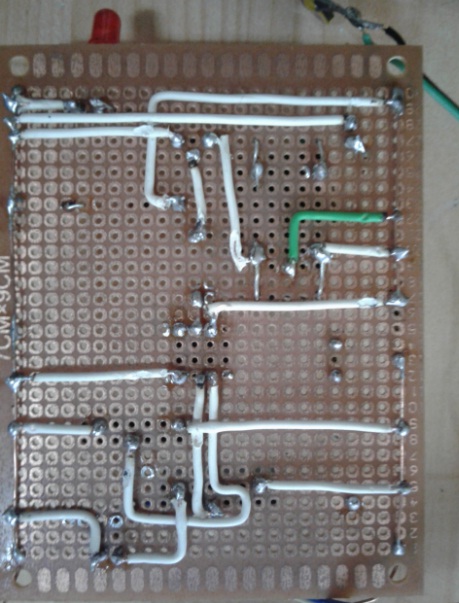

وهي صورة العمل من الخلف كما طلبت وإن امكن مخطط مجرب للتطبيق لا مانع مشكور

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام سيد رامي

*ماهو المطلوب بالضبط متابعة الثرموستات هذا ام تصنيع ثرموستات مفاقس(اخر)..


ابو احمد

[rami700]

تحية طيبة
في حقيقة قمت بتنفيذ هذا التصميم كما هو واضح بالصور على البرنامج وكان نموزجيا من حيث العمل وبعد أن قمت بتطبقة الفعلى لم يعاير بأي طريقة فقمت بطرحة لغرض التدقيق من حيث الأخطاء والبحث بالمشكلة إن امكن وفي حال عدم فائدتة وتعذر امكانية تصحيحة ....... كمرحلة اخيرة اود افادتي بتصميم مرادف لة يستخدم نفس الأيسي لأعادة بنائه
ولكم كل الشكر

[ghars]

اقتباس المشاركة الأصلية كتبت بواسطة rami700 اولا بشكرك على التشجيع وبرائي هذا هو الأسلوب الممتاذ في التعليم وهي صورة العمل من الخلف كما طلبت وإن امكن مخطط مجرب للتطبيق لا مانع مشكور

الأسلاك البيضاء المتقاطعة فى الأغلب متصلة يجب عليك التثبت منها

[rami700]

عزيزي السيد أبو احمد مشكور على ردك وبعد التحقق من الوصلات والتأكد من عدم اتصالها قمت بما يلي:

غيرت نوع الترانزستور الى bc 547b و استبدلت مقاومة القاعدة الى 10k
قمت بمعايرة المقاومات المتغيرة 100k اسنادا الى الجهود المطبقة على رجلي 2 و 3 من ايسي lm بتطابق مع القيم في البرنامج تماما على اعتبار أن ntv في درجة حرارة 25
بلغة ابسط الجهود على التتصنيع تطابق الجهود بالبرنامج
الذي يحدث أن الخرج على الرجل رقم 6 يختلف عن جهد الناتج في البرنامج حيث أن جهد الناتج في البرنامج يساوي 11.9 أما الجهد في الدائرة المطبقة يساوي 11.72 قبل المقاومة اي على رجل رقم 6 مباشرة أما الجهد بعد المقاومة هو 0.75 اي الجهد المطبق على قاعدة الترانزستور بينما بالبرنامج الجهد يساوي 252.12 mv
عند التشغيل دائما ريشة الريلي تنتقل من الوضع الأفتراضي لها الى التماس الحر يعني اتصل التشغيل و مهما حاولت التلاعب بالمقاومات...... اي قياس غي ذلك انا جاهز
برأيك اين تكمن المشكلة
ولك كل الأمتنان

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة rami700 عزيزي السيد أبو احمد مشكور على ردك وبعد التحقق من الوصلات والتأكد من عدم اتصالها قمت بما يلي: غيرت نوع الترانزستور الى bc 547b و استبدلت مقاومة القاعدة الى 10k قمت بمعايرة المقاومات المتغيرة 100k اسنادا الى الجهود المطبقة على رجلي 2 و 3 من ايسي lm بتطابق مع القيم في البرنامج تماما على اعتبار أن ntv في درجة حرارة 25 بلغة ابسط الجهود على التتصنيع تطابق الجهود بالبرنامج الذي يحدث أن الخرج على الرجل رقم 6 يختلف عن جهد الناتج في البرنامج حيث أن جهد الناتج في البرنامج يساوي 11.9 أما الجهد في الدائرة المطبقة يساوي 11.72 قبل المقاومة اي على رجل رقم 6 مباشرة أما الجهد بعد المقاومة هو 0.75 اي الجهد المطبق على قاعدة الترانزستور بينما بالبرنامج الجهد يساوي 252.12 mv عند التشغيل دائما ريشة الريلي تنتقل من الوضع الأفتراضي لها الى التماس الحر يعني اتصل التشغيل و مهما حاولت التلاعب بالمقاومات...... اي قياس غي ذلك انا جاهز برأيك اين تكمن المشكلة ولك كل الأمتنان

بسم الله الرحمن الرحيم


تحية احترام

سياستي في الحياة العمليه انا ضد البرامج الافتراضيه وخصوصا في الدوائر التناظريه
لما فيها من سلبيات.

اذا كانت التوصيلات صحيحه المفروض ان يعمل ؟وبعكسه تحتاج لمتابعه اكثر
وفي النهاية وفي التجارب العمليه سوف تكتشف انه بهذا الشكل لا ينفع المفاقس

ولكن ان تمكنت من النجاح بتشغيله وتضبيطه على الحراره المراده فانك قطعت شوط كبير ومهم لعالم السيطره التناظريه ومنها المفاقس

والقادم احسن

ابو احمد
