[عمروعمرو]

قرأت ان سقوط فازة في الجهد المتوسط بتأثر علي خرج محول التوزيع من ناحية الجهد المنخفض كالتالي : فازة جهدها اعلي كتير من المقرر ، فازة جهدها اقل كتير من المقرر ، و فازة جهدها صفر، هل هذا صحيح ، عاوز أتأكد من المعلومة.

[حيدر علاج حسن]

المعلومة صحيحه اذا كانت المحولة غير مؤرضه .
اذا كانت مؤرضة يعمل فيز واحد فقط و بشكل طبيعي

[ماجد عباس محمد]

معذرة هل هذه المعلومة تجربة عملية أم لها أساس علمى يمكن اثباته؟؟

[عمروعمرو]

جاء هذا في تعليق في منشور علي الفيس يا بشمهندس ماجد و رابطه:
https://m.facebook.com/groups/279664...omment_mention

وانا متصور لو الملف اﻹبتدائي متوصل مثلث و الثانوي نجمة يبقي الوضع كما في الرسم









و خرج المحول فازتين جهد 110 ف مع النيوترال و فازة مظبوطة 220ف مع النيوترال و هذا متفق مع مشاركة بشمهندس حيدر في حالة المحول مأرض فتكون فازة واحدة شغالة.

أما في حالة الملف الثانوي موصل مثلث فانا مش فاهم ليه بتكون الجهود حسب ماتفضلوا به وكنت متصور ان الخرج كما هو :
R&S 190 V
R&T 190 V
S&T 380 V

يعني مش فهم الفرق بين لو الملف الثانوي موصل نجمة و لو الملف الثانوي موصل مثلث و هذا سبب اني باسأل حتي استوضح اﻷمر.

[عمروعمرو]

تم تحسين الصور و رفعها في موقع افضل يا أساتذتنا وهي نفس الصور في المشاركة السابقة بس أوضح بإذن الله:

[ماجد عباس محمد]

أخى الكريم
ما زلت أقول ارسمها صح تفهمها صح و الرسم الصحيح لا يكون دردشة ولا يكون جزء من الكل
الرسم يشمل المصدر - خط النقل - الحمل
أرجو أن ترجع للنقاشات السابقة و كيف أن الحمل يؤثر على فولتات الفازات حينما يكون هناك مشاكل مثل نيوترال أو أرضى أو غياب فاز أو اكثر

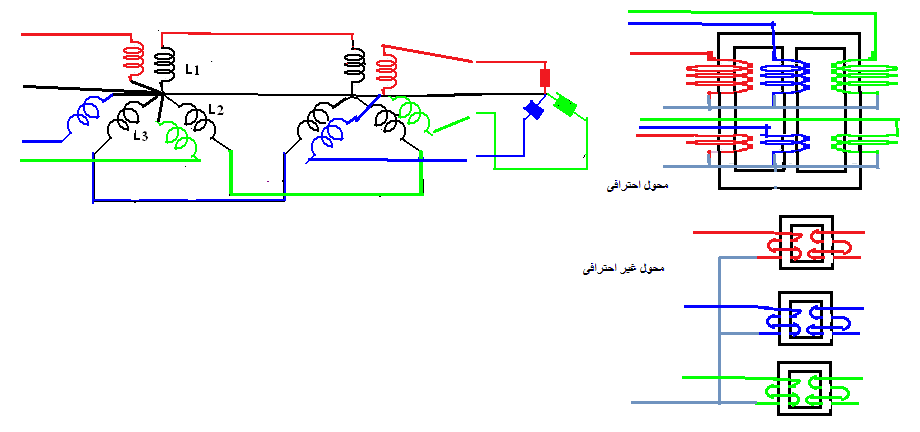

كما أن النقاش لا أعلم لماذا يأخذ فكرة أن المحول المعنى قام شخص بتوليفه من عدة بقايا لديه فى صندوق الخردة ثم نتعامل على أن كل فولت هو مستقل ولا علاقة له بالفازات الباقية كما لو أن الشخص أخذ زوج من الأسلك بعيدا عن المحول ولكل حمل مهما كان صغيرا مع أن الرجوع او النيوترال حامل أساسى للتيار لو لم يكن الحمل متزن.أو حيثما لا يكون متزن - فى الرسم تجد ثلاثة محولات و محول ثلاثة فاز احترافى و الذى يوضع فى كافة شبكات الجهد المتوسط أو غيره من قبل الشركات الاحترافية للكهرباء

فى المحول الإحترافى، مجرد دخول تيار فى أى فرع من الثلاثة سيولد مجال مغناطيسى يمر بكاملة فى الضلع المناظر من القلب ثم ينقسم لنصفين فى الضلعين الآخرين مولد فيهما فولت و تيار
فلو وصلت الثانوى نجمة Star أو مثلث Dela سيكون فى كل فرع فولت
راجع على اساس ما سبق أن تكلمنا عنه عن التيار و راعى وجود 120 درجة فرق وجه بين الفازات و الرسم المرفق ستوفر على نفسك كثير من الحيرة و التساؤلات

[عمروعمرو]

احنا كدة موصلين الإبتدائي و الثانوي نجمة و لو فازة من المتوسط سقطت هتسقط فازة من المنخفض و الفازتين الباقين هيشتغلوا.

[حيدر علاج حسن]

الابتدائي موصل نجمه ؟ كيف و لماذا ؟
