[خالد مصباح]

السلام عليكم ورحمة الله وبركاته

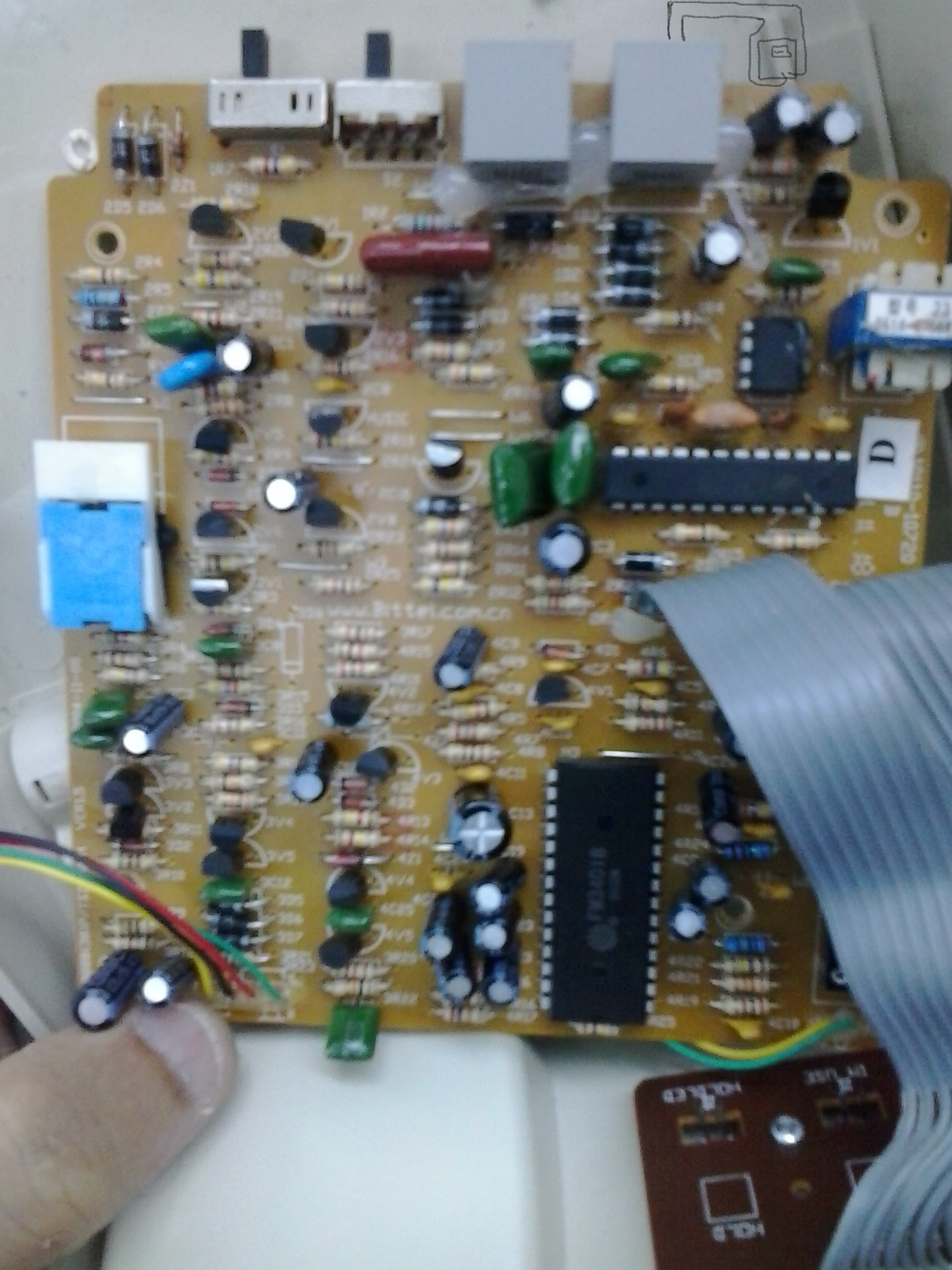

لدى هاتف ارضى عند رفع السماعة فلا احصل على دايل تون فى الحين بل يجب ان انتتظر لمدة خمس ثوانى او اكثر حتى تأتى الدايل تون وهكدا الحال فعند غلق السماعة الهاتف تم الرجوع اليها بعد مدة من الوقت ورفع السماعة فيتكرر معى نفس الشى لااجد دايل تون ووجب عليا الاتظار قليلا فهل يوجد حل لهده الاشكالية وبالاسفل صورة للوحة الهاتف الداخلية وجزاكم الله خيرا

[خالد مصباح]

اين انتم شباب من مهندسين وفنيين.....الهاتف الماركة محلية يعنى اسمه محلى فاظن مش حيفيد ادكره لكن اللوحة امامكم فهل يوجد جزء او قطعة فى اللوحة معطوبة وتجعل الاستجابة للدايل تون ليست وقتية,ياريت لو فه جزء فى اللوحة او قطعه تقوم بهذه المهمة الاشارة اليها حتى استبدلها وجزاكم الله خيرا

[خالد مصباح]

يعنى الغى الموضوع.......اخ ماجد عباس اين انت؟؟؟؟

[ماجد عباس محمد]

أخ خالد
الصورة لا تفيد كثيرا إلا لو كان شخص لديه نفس الطراز و يتذكر شكل البوردة و انت تقول صناعة محلية فحتى أين صنع ليس معلوما لدى أحد
ما يمكن قوله هو أن عند رفع السماعة فالعدة بصرف النظر عن صناعتها يجب أن تضع 600 أوم على الخط
هذا يمكن قياسه بآفو عادى بفصل العدة عن الخط و قياس الأوم بين طرفيها مع رفع السماعة مرة ووضعها مرة.
أما لماذا يتأخر الدايل تون فربما المشكلة من الخط أو المقسم (السنترال أو بحسب البلد يكون اسمه) فإما تجرب عدة أخرى مضمون جودتها أو تستخدم مكثف 0.47 ميكرو 100 فولت أو 0.68 ميكرو 100 فولت على التوالى مع سماعة رأس على طرفى الخط
المفروض انك لا تسمع شيئا ثم ضع على طرفى الخط مقاومة 600 أوم إلى 1000 المتاحة لديك المفروض تسمع الدايل تون فورا
إن سمعته فالعيب فى العدة تابع الدخول بالآفو ربما الريلاى تالف أو حسب ما تسفر نتيجة المتابعة
إن تأخر أيضا هكذا فالعيب ليس من العدة و لا بد من اخطار الشركة لتصلح العيب عندهم

[خالد مصباح]

؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟

[خالد مصباح]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخ خالد الصورة لا تفيد كثيرا إلا لو كان شخص لديه نفس الطراز و يتذكر شكل البوردة و انت تقول صناعة محلية فحتى أين صنع ليس معلوما لدى أحد ما يمكن قوله هو أن عند رفع السماعة فالعدة بصرف النظر عن صناعتها يجب أن تضع 600 أوم على الخط هذا يمكن قياسه بآفو عادى بفصل العدة عن الخط و قياس الأوم بين طرفيها مع رفع السماعة مرة ووضعها مرة. أما لماذا يتأخر الدايل تون فربما المشكلة من الخط أو المقسم (السنترال أو بحسب البلد يكون اسمه) فإما تجرب عدة أخرى مضمون جودتها أو تستخدم مكثف 0.47 ميكرو 100 فولت أو 0.68 ميكرو 100 فولت على التوالى مع سماعة رأس على طرفى الخط المفروض انك لا تسمع شيئا ثم ضع على طرفى الخط مقاومة 600 أوم إلى 1000 المتاحة لديك المفروض تسمع الدايل تون فورا إن سمعته فالعيب فى العدة تابع الدخول بالآفو ربما الريلاى تالف أو حسب ما تسفر نتيجة المتابعة إن تأخر أيضا هكذا فالعيب ليس من العدة و لا بد من اخطار الشركة لتصلح العيب عندهم

معليش اخ ماجد اعذرنى واسف لو بشغلك لان كلمة عدة لم افهمها,هل تقصد بها الجهاز بداته يعنى جهاز الهاتف او اه بالزبط,وتانيا معليش انت قلت لما ارفع السماعة فيجب ان تعطى 600اووم,هل تقصد انى اركب خيط الهاتف فى مدخل او مقبس الحرارة تم ارفع السماعة واخد الافوميتر واقيس اطراف السماعة فى البوردة اللى هما اربع اسلاك؟انا قيستهم الاربع وفقط اتنين بس لقيت بهم مقاومة وكانت القيمة 372اووم ولما اغلقت السماعة وقست تانى فادانى 0 , تم اخيرا مادا تقصد بطرفى الخط اللى اضع بين اطرافها المقاومة او المكتف ؟هل تقصد سلك السماعة اللى اعطانى قيمة372 اربط عليه المقاومة او تقصد مدخل الهاتف اوالjack اربط عليه المقاومة مع ملاحظة اخى ان لوحة الهاتف لايوجد بها ريلاى وجزاك الله خيرا

[ماجد عباس محمد]

العدة أقصد بها الهاتف ذاته

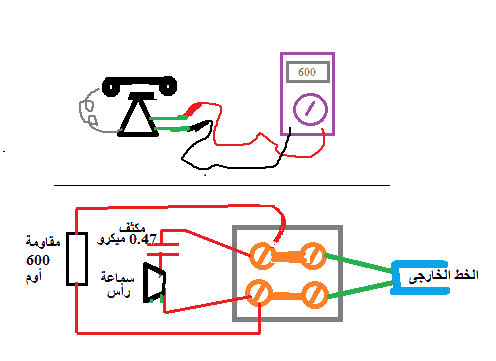

وصل هكذا

عند رفع السماعة كما بالرسم العلوى تقيس من 600 إلى 1000 أوم و عند وضعها فى مكانها يقيس خط مفتوح
فى الصورة السفلى المفترض أنك لا تسمع شيئا فى السماعة طالما المقاومة غير متصلة كما بالرسم - لاحظ الفجوة - و عندما توصل المقاومة أو تلامس طرفها لتغلق الفجوة تسمع الحرارة فى السماعة

فى الصورة اللى انت رفعتها المكعب الأزرق وسط يسار الصورة هو الريلاى
ثم أخى الكريم تضع مئات علامات الإستفهام
لاحظ أن رسالتك الأولى تصل بالبريد الإلكترونى و علمت أن هناك فجوة فى التواصل و كان لابد من الرسم على الحاسب لكى أشرح...........!!!!!!!!!
هل أترك ما أنا فيه لأعود فورا للحاسب لأجيب على استفسارك أم ماذا؟؟؟؟؟؟؟؟؟؟

[خالد مصباح]

جزاك الله خيرا اخ ماجد واعذرنى ليس القصد فى علامات الاستفهام انا حاولت امسح التعليق لكى اكتب مكانه تعليق اخر لكن لم اجد زر المسح فلهدا وضعت بدلا منه علامات الاستفهام وتانيا اخى جزاك الله خيرا على محاولتك الرسم وتبسيط الامور,انا قمت بعملية القياس ووضعت اطراف الافوميتر على مدخل الهاتف والصورة المرفقة توضح ذلك لو صحيح عملية قياسى ياريت تقول لى , اما والنتيجة انه لم تعطينى اى مقاومة,بالنسبة للجزء الاوسط او القطعة التى تحدثث عليها يسار وسط الصفحة فهيا VARISTOR
