اخوتي في الله اتمنى منكم مساعدتي في مشروعي البسيط و المرفق لكم البروتس + ملف hex للبيك حيث اني توقفت عند هذي النقطه وانا هاوي للالكترونيات واتعلم من خبراتكم اساتذتي الكرام شكرا لكم من القلب.
نبذه عن المحرك الخطوي المستخدم
Stepper Motor NEMA17 Bi-polar 4wires
محرك خطوي ثنائي القطبية
bibolar stepper motor
5 volt
1.8 degree/step
المطلوب:
عند توصيل switch 1 و switch2 يلف المحرك عكس عقارب الساعه 90 درجة ويوقف تماما
وعند فصل أي من switch1 او switch2 يلف المحرك مع عقارب الساعة 90 درجه ويوقف تماما
وهكذا ....في حال توصل السويتشين يلف 90 درجه عكس عقارب الساعه وفي حال فصل أي احد من السوتشين يلف 90 درجة مع عقارب الساعه.
مصدره التغذيه للبورده كاملة يكون عن طريق بطاريه 16 فولت او اكثر حسب الاحتياج
اتمنى المساعده وارفاق pcb ان امكن ودمتم بخير

ملف البروتس
https://openload.co/f/9YpokzSFIlE/%D...8%D8%A9.pdsprj

ملف hex
https://openload.co/f/i27fAwHSW7k/bimotor.hex

وجزاكم الله خير الجزاء

[استايل]

يا اخوان بارك الله فيكم اتمنى المساعده العاجله وجزاكم الله كل خيررر

سائلا الله عز وجل ان يبدلكم في كل دقيقه تمضي وانتم تساعدونا ان تكون في ميزان حسناتكم وان يجعل من علمكم مافيه خير. لكم ولنا..

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة استايل السلام عليكم ورحمة الله وبركاته اخوتي في الله اتمنى منكم مساعدتي في مشروعي البسيط و المرفق لكم البروتس + ملف hex للبيك حيث اني توقفت عند هذي النقطه وانا هاوي للالكترونيات واتعلم من خبراتكم اساتذتي الكرام شكرا لكم من القلب. نبذه عن المحرك الخطوي المستخدم Stepper Motor NEMA17 Bi-polar 4wires محرك خطوي ثنائي القطبية bibolar stepper motor 5 volt 1.8 degree/step المطلوب: عند توصيل switch 1 و switch2 يلف المحرك عكس عقارب الساعه 90 درجة ويوقف تماما وعند فصل أي من switch1 او switch2 يلف المحرك مع عقارب الساعة 90 درجه ويوقف تماما وهكذا ....في حال توصل السويتشين يلف 90 درجه عكس عقارب الساعه وفي حال فصل أي احد من السوتشين يلف 90 درجة مع عقارب الساعه. مصدره التغذيه للبورده كاملة يكون عن طريق بطاريه 16 فولت او اكثر حسب الاحتياج اتمنى المساعده وارفاق pcb ان امكن ودمتم بخير ملف البروتس https://openload.co/f/9YpokzSFIlE/%D...8%D8%A9.pdsprj ملف hex https://openload.co/f/i27fAwHSW7k/bimotor.hex وجزاكم الله خير الجزاء

السلام عليكم ورحمه الله


أخي هل يوجد زمن محدد تريده لبلوغ زاويه دوران المحرك الي 90 درجه ؟؟

ايضااا كم خطوه يحتاجها المحرك لكي يجتاز ال 90 درجه ؟؟
لأن هذه التفاصيل مهمه جدااا لإنشاء البرنامج ..

بالنسبه للبورده المطبوعه ...
يجب معرفه جهد المحرك وتياره لكي نختار العناصر الإلكترونيه المناسبه ..

بعد هذه التفاصيل يمكننا ان نبدأفي تنفيذ المشروع

تحياتي

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله أخي هل يوجد زمن محدد تريده لبلوغ زاويه دوران المحرك الي 90 درجه ؟؟ ايضااا كم خطوه يحتاجها المحرك لكي يجتاز ال 90 درجه ؟؟ لأن هذه التفاصيل مهمه جدااا لإنشاء البرنامج .. بالنسبه للبورده المطبوعه ... يجب معرفه جهد المحرك وتياره لكي نختار العناصر الإلكترونيه المناسبه .. بعد هذه التفاصيل يمكننا ان نبدأفي تنفيذ المشروع تحياتي

السلام عليكم ورحمة الله وبركاته

يحتاج المحرك 50 خطوة لكى يجتـــــــاز الـــ 90 درجة

90 درجة تقسم على الخطوة الواحدة للموتور وهى هنا 1.8 درجـــة

ولكى يجتاز دورة كاملة اى 360 درجة يحتــــــاج الى 200 خطوة

وباقى الاستفسارات اتركها لصاحب الموضوع

[استايل]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله أخي هل يوجد زمن محدد تريده لبلوغ زاويه دوران المحرك الي 90 درجه ؟؟ ايضااا كم خطوه يحتاجها المحرك لكي يجتاز ال 90 درجه ؟؟ لأن هذه التفاصيل مهمه جدااا لإنشاء البرنامج .. بالنسبه للبورده المطبوعه ... يجب معرفه جهد المحرك وتياره لكي نختار العناصر الإلكترونيه المناسبه .. بعد هذه التفاصيل يمكننا ان نبدأفي تنفيذ المشروع تحياتي

اشركم اساتذتي على مروركم الكريم
نعم استاذي كما قال الاستاذ المهندس عربي محمود يحتاج 50 خوة للوصول الى 90 درجه
بالنسبه للمحرك اليك مواصفاته

Parameters:

Step moment angle: 1.8 ° Current: 0.84A
Resistance: 5.75 Ohm Inductance: 9.3mH
Static torque: 28N.cm
Shaft diameter: 5mm
Motor weight: 300g Body length: 34mm
NEMA 17

06-Model 42HB34F08AB


Description


Rated power: 200 (W)
Product Type: 2-phase hybrid stepper motor
Rated voltage: 7-24 (V)
Rated current: 1.7 (A)
Rated speed: 0-900 (rpm)
Rated torque: 3.5 (NM)
Dimensions: 42 * 40 (mm)
Wiring:

Blue:A+
Red: A-
Green:B+
Black:B-



بالنسبه لزمن بلوغه؟
اذا كان القصد استاذي هي السرعه فانا لا احتاج غير سرعته العاديه ولا اريد السرعه القصوى لا سيما وان الزاويه 90 درجه صغيره وانما قد احتاج الحصول على قدره وعزم وقوة بالدوران
اتمنى وضحت الصوره .....شكرا لكم وبارك الله في علمكم وانار الله دربكم

[استايل]

السلام عليكم ورحمة الله وبركاته
اخواني الكرام عباقرة واساتذه الالكترونيات...
اتمنى المساعده وجزاكم الله خير على ماتقدموه من محتوى وافكار ومساعدة للغير فنحن نتعلم من ابداعكم فلا تحرمونا من علمكم بارك الله فيكم
ادام الله الصحه والعافيه للجميع

[ماجد عباس محمد]

لا ادرى لماذا لا استطيع فتحه فى proteus8

[استايل]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد لا ادرى لماذا لا استطيع فتحه فى proteus8

مرحبا اخي الكريم

انا استخدم بروتس الاصدار 8 بروفشنل
ربما اختلاف بالاصدار لا اعلم واعدة تحميل الملفات ان شاء الله تشتغل معك

ملف HEX
https://up.traidnt.net/D5qAOq

ملف البروتس
https://up.traidnt.net/oQJWHW

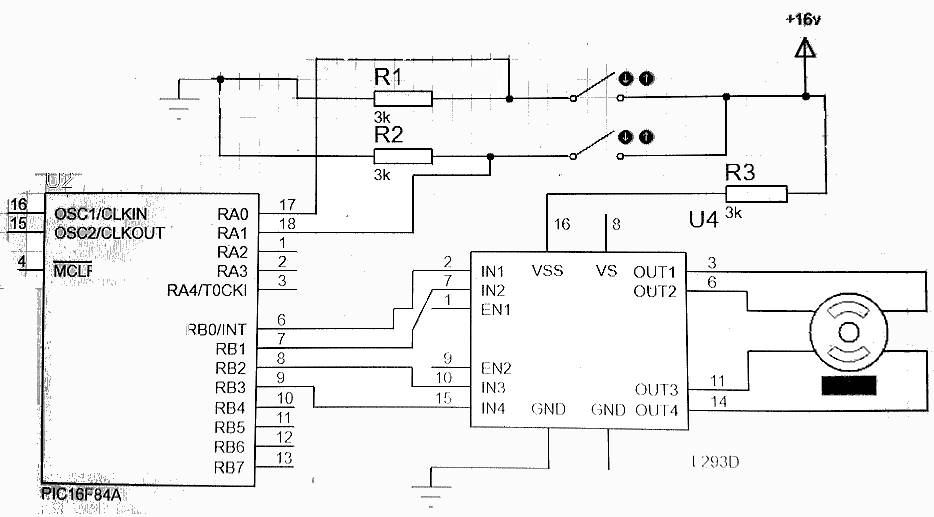

صوره للبروتس


واشكرك اخي العزيز على مرورك
