[saidmsbah]

السلام عليكم
- معى موضوع هام جدا هو عمل (lock) للأبواب السيارة بعد سرعة 20 km/s وهذة الخاصية موجودة بكثير من السيارات الألمانية و بعض السيارات الأمريكية.
- الفكرة هى إذا ماكنت لاتمتلك سيارة ليس بها هذة الخاصية يمكنك الأن عملها بنفسك.
- بنيت الفكرة على الأتى
1- تحديد سرعة السيارة
2- تحديد أسلاك (lock) و أسلاك (unlock) لأبواب السيارة.
3- إستخدام الميكروكنترولر من نوع (pic) أو الأردينو فى عملية قياس السرعة ومنها إرسال أمر غلق أبواب السيارة.
وسنتحدث عن كل نقطة بالتفصيل مع إعتبار السيارات مختلفة وأرجو من الجميع المساعدة للوصول بالمشروع إلى مبتغاة. ( ملحوظة قمت بإتمام ونجاح التجربة على سيارتى الخاصة من نوع تويوتا كرولا 2013)

[saidmsbah]

سنبدأ بتحديد سرعة السيارة
- يمكن تحديد سرعة السيارة من خلال الأتى طبقا لنوع السيارة .
1- حساس السرعة
- حيث يمكن بطريقة مباشرة أن نأخذ إشارة من الحساس وستكون على شكل موجة مربعة وأقصى إلرتفاع لها 12 فولت و أقل إرتفاع 0 فولت.
- ويكون ترد الإشارة المربعة بعلاقة مباشرة مع سرعة السيارة ( 13 هرتز للسيارات تويوتا كرولا 2013 و مقاس الكاوتش 15r) .
لا حظ فى بعض السيارات التى تحتوى على نظام (abs) يوجد بها عدد 5 حساس سرعة 4 على كل عجلة و الـ 5 مع ناقل الحركة ( الفتيس ).
يمكن إستخدام أى واحد منهم ولكن يفضل الحساس الخامس .

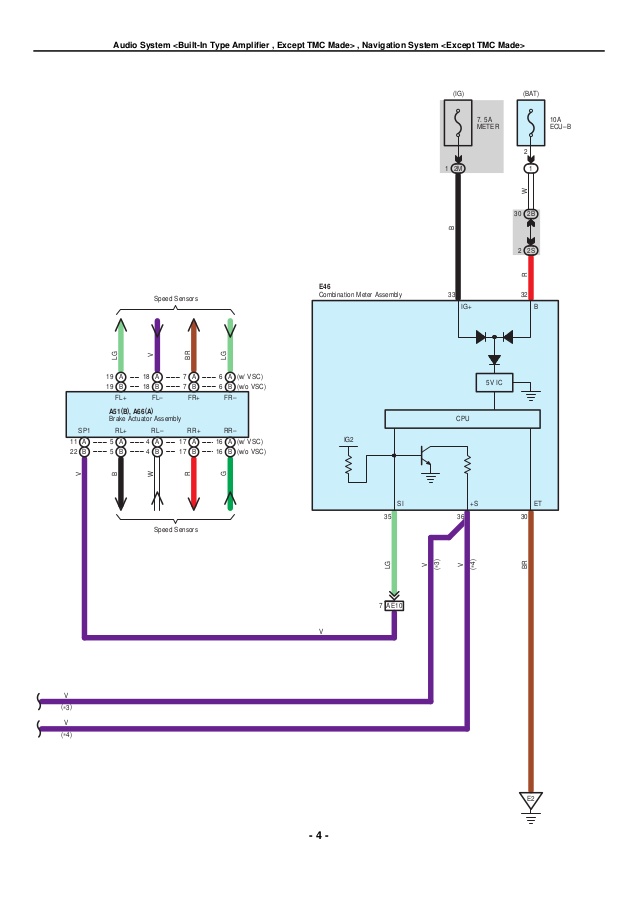

- وبعضها تحتوى نظام يأخذ متوسط السرعة كما هو بالرسم ( الخرج ذات اللون البنفسجى )

[alfateh mssra]

واصل عزيزى لمزيد من العلم والمعرفة وتسلم الايادى
