[عبدالله حجازى]

السلام عليكم ورحمه الله وبركاته

أخواني فضلا اريد مساعده في بناء دوائر القياده والإنترفاس لماكينة CNC تعمل علي منفذ الطابه LPT

معلوماتي جيده حول الجزء الميكانيكي للأله وايضااا اجيد تصنيع هيكل الماكينه بشكل جيد ..

ما اريده هو معرفه كيف تجري الأمور من نبضات وأوامر خارجه من منفذ LPT الخاص بالحاسب الألي ..

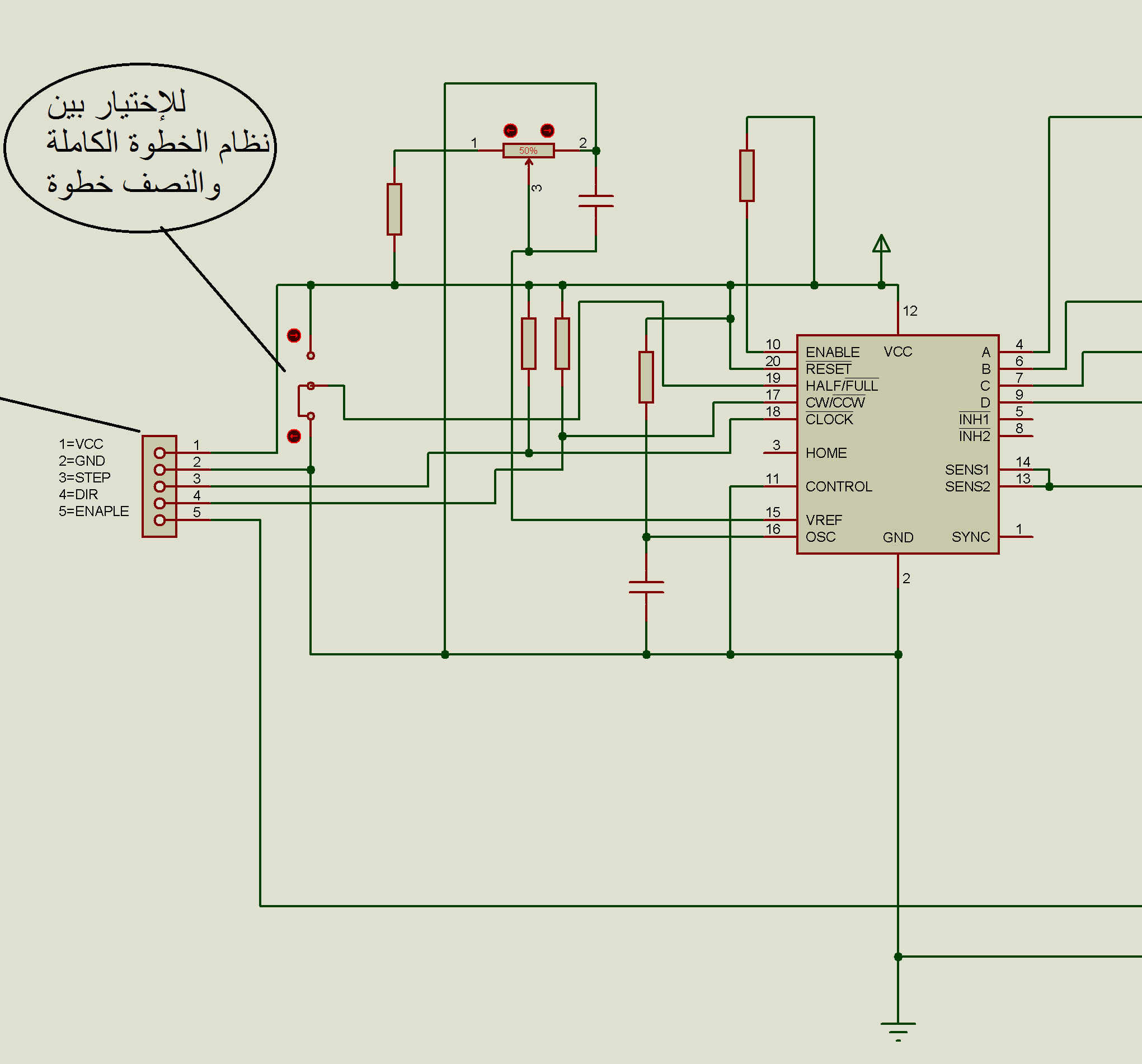

هنا في الصوره يوجد عدد من اطراف منفذ LPT الخاص بالحاسب الألي ..
وهم ك التالي



1 = VCC
2 = GND
3 = STEP
4 = DIR
5 = ENAPLE



هنا لقد فهمت أن الطرف رقم ( 1 و 2 ) هو التغذيه
ايضا الطرف رقم ( 3 ) هو طرف نبضات اللتي تتحكم في دوران المحرك الخطوي عن طريق دائره القياده
وايضاا الطرف رقم ( 4 ) هو طرف الأتجاه يعكس النبضات لكي يعكس دوران المحرك
و الطرف رقم ( 5 ) ENAPLE


يواجهني غموض حول الطرف 4 = DIR و الطرف 5 = ENAPLE ؟

اعلم ان وظيفه المتكامله اللتي في الصوره اعلاه هي عكس اتجاه النبضات ولكن كيف يحدث هذا ؟

هل لو كانت النبضات تخرج من المتكامله في الصوره اعلاه بالترتيب A B C D وعند تفعيل الطرف 4 = DIR يتم عكس اخراج النبضات لكي يصبح خرج النبضات بالترتيب D C B A ؟؟ لا افهم هذه النقطه ؟

ايضا ما وظيفة الطرف 5 = ENAPLE ؟..

كل ما اريده بعض التفاصيل والشرح حول هذه النقاط .. من أول خروج النبضات وكيف يتم عكسها وكيف يتم التحكم في سرعه النبضات ..

امتلك عدد كبير من الميكرو كنترولر واريد استخدامه مكان المتكامله في الصوره اعلاه لذالك اريد فهم مراحل مرور النبضات لكل استطيع عمل برنامج مناسب ميكروكنتولر لكي يقوم بعمل نفس وظيفة المتكامله اللتي في الصوره اعلاه

.. ايضااا اريد بعض التفاصيل والنصائح حول بناء دوائر القياده لكي أحصل علي دقه مقبوله .. للعلم نويت استخدام موسفيت في دوائر القياده مثل IRFZ44N ..

اسف علي الإطاله ولكم مني كل الشكر والإحترام

[ماجد عباس محمد]

اي ويندوز تستخدم ؟

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله وبركاته أخواني فضلا اريد مساعده في بناء دوائر القياده والإنترفاس لماكينة CNC تعمل علي منفذ الطابه LPT معلوماتي جيده حول الجزء الميكانيكي للأله وايضااا اجيد تصنيع هيكل الماكينه بشكل جيد .. ما اريده هو معرفه كيف تجري الأمور من نبضات وأوامر خارجه من منفذ LPT الخاص بالحاسب الألي ..

هذه L297 الشهيرة فى التحكم فى المحرك الخطوى

هنا في الصوره يوجد عدد من اطراف منفذ LPT الخاص بالحاسب الألي .. وهم ك التالي

كلا انهم مداخل للبوردة و لا علاقة لهم بالمنفذ سوى أن شخصا ما استخدم طرف ما لهذا الاسم

1 = VCC 2 = GND 3 = STEP 4 = DIR 5 = ENAPLE هنا لقد فهمت أن الطرف رقم ( 1 و 2 ) هو التغذيه ايضا الطرف رقم ( 3 ) هو طرف نبضات اللتي تتحكم في دوران المحرك الخطوي عن طريق دائره القياده وايضاا الطرف رقم ( 4 ) هو طرف الأتجاه يعكس النبضات لكي يعكس دوران المحرك و الطرف رقم ( 5 ) ENAPLE يواجهني غموض حول الطرف 4 = DIR و الطرف 5 = ENAPLE ؟ اعلم ان وظيفه المتكامله اللتي في الصوره اعلاه هي عكس اتجاه النبضات ولكن كيف يحدث هذا ؟

مشروح فى الداتاشيت

هل لو كانت النبضات تخرج من المتكامله في الصوره اعلاه بالترتيب A B C D وعند تفعيل الطرف 4 = DIR يتم عكس اخراج النبضات لكي يصبح خرج النبضات بالترتيب D C B A ؟؟ لا افهم هذه النقطه ؟ ايضا ما وظيفة الطرف 5 = ENAPLE ؟..

الاسم خطأ وهى Enable بمعنى اتاحة و كان المفروض تذهب للمتكاملة إلا انه فضل مكان آخر على الدائرة
يتضح ذلك منها على أى حال

كل ما اريده بعض التفاصيل والشرح حول هذه النقاط .. من أول خروج النبضات وكيف يتم عكسها وكيف يتم التحكم في سرعه النبضات .. امتلك عدد كبير من الميكرو كنترولر واريد استخدامه مكان المتكامله في الصوره اعلاه لذالك اريد فهم مراحل مرور النبضات لكل استطيع عمل برنامج مناسب ميكروكنتولر لكي يقوم بعمل نفس وظيفة المتكامله اللتي في الصوره اعلاه

هذا يتطلب شرح كامل عن موضوع الموتور الخطوى و اعتقد ان بعض الإخوة قاموا بذلك
الآسهل استخدم المتكاملة فكل طرف متاح وهى تقدم لك ما تشاء و مستخدمة فى أغلب الأجهزة المتخصصة
لماذا إعادة اختراع العجلة

.. ايضااا اريد بعض التفاصيل والنصائح حول بناء دوائر القياده لكي أحصل علي دقه مقبوله .. للعلم نويت استخدام موسفيت في دوائر القياده مثل IRFZ44N .. اسف علي الإطاله ولكم مني كل الشكر والإحترام

المهم أن تأخذ من LPT الطرف المناسب لهذه الإشارات

[عبدالله حجازى]

السلام عليكم ورحمه الله

استاذي الكريم " ماجد " انا لا امتلك الأن هذه المتكامله " L297 "

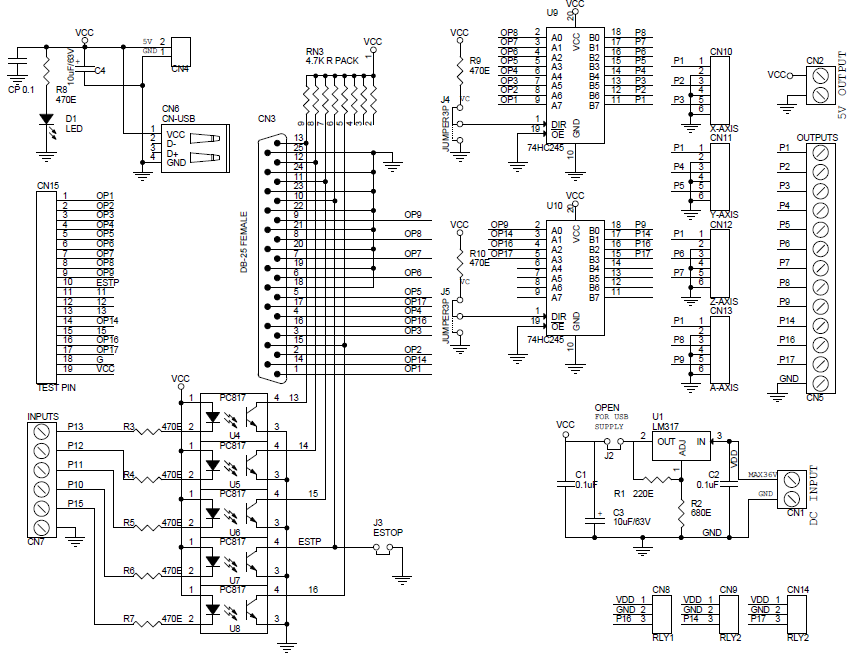

ووجد هذه الدائره علي الإنترنت ..



ما رأيك فيها هل اعتمد تنفيذها .. لأن معظم مكوناتها متوفره عندي .. أم انتظر لحين الحصول علي المتكامله " L297 "

وشكرااا جزيلا

[ماجد عباس محمد]

أنا لا اعلم ما لديك ولا ما تنوى عمله - فقط CNC و كلا الدائرتين تؤدى الغرض لكن التفاصيل!!!!!
كل من الدائرتين قد يعتمدا برنامج حاسوبى مختلف وهذه وحدها مشكلة كبرى.
انت الآن لديك خرج من الحاسب على منفذ الطابعة ، يجب أن تعلم أى بت تقوم بأى دور لكى توظفه على البوردة
أيضا يجب أن تحدد كم موتور خطوى ستستخدم و كيف ستضعهم معا على هذه البوردة
و أخيرا تحديد الأزمنة المطلوبة لتحريك كل موتور و كيف توائمها بين البرنامج و البوردة لتحدد عدد الخطوات الخ
هل ستضع ميكرو على البوردة يأخذ من الحاسب و يتولى التنفيذ أم ماذا
لا استطيع أن اقول لك اعتمد فلا علم لدى عما يلى لكنها دائرة تستقبل من منفذ توازى لطابعة و ترسل أيضا عبره و يجب أن يكون البرنامج على الحاسب قادرا على التعامل معها كما تحتاج

[عبدالله حجازى]

السلام عليكم ورحمه الله

اشكرك علي اهتمامك أخي الكريم ..

واسف لأني قليل المعلومات حول هذه التقنيه CNC

امتلك ثلاث محركات
وهذه مواصفات المحركات الثلاثه

Stride Angle (degrees) : 7.5
2-Phase
Rated Voltage : 12V
Rated Current : 400mA
3mm Diameter Drive Shaft
4-Wire Cable Attached
In-traction Torque : 100 g/cm


بالنسبه للبرنامج لا اعلم البرنامج المناسب .. وهل هذا البرنامج يفي بالغرض
اريد معرفه الدوائر المناسبه لهذا المحرك ... لأن علي حد علمي يوجد محركات فاز واحد وأخر 2 فاز ...واشياء أخري ...

ومعلوماتي قليله عن هذا المجال وما اريده تصنيع ماكينه صغيره بغرض تصنيع البورده المطبوعه علي الماكينه ..

وشكراا جزيلا

[ماجد عباس محمد]

الموتور الخطوى لا يقاس بالفاز ولا يوجد منه فاز واحد ولكنه إما من ملفين أو اربعة أو كل ملفين معا بنقطة وسطية فيكون سته أسلاك و عن طريق تتابع النبضات على هذه الأطراف يتحرك مع أو عكس عقارب الساعة و خطوة أو نصف خطوة الخ وهذا موضوع له تسلسل موجود على النت كثيرا و يشرح بالتفصيل الممل و قد جمعت كل هذه الخصائص فى المتكاملة التى ذكرتها لك
هنا شرح لموتور
https://www.google.com/search?client...UTF-8&oe=UTF-8
وهنا مشاريع له
https://www.google.com/search?client....0.ZxiKmVbjdnU
البرنامج MACH3 يقول عنه أنه يحيل أى حاسب لغرفة تحكم فى CNC و يناسب أغلب أنواع الويندوز ولكن لا اعلم كيف يتصل بالبوردة هل عن طريق منفذ الطابعة أو سيريال أم USB و اغلب الناس على ما اعتقد يستخدموه

لكن أيضا أعلم أن هناك برامج ترسم عليها فتعطيك ما يسمى G-Code وهو شفرة نصية خاصة بالتحكم فى الماكينات ثرسل للماكينة عبر التسلسلى أو الطابعة أو يو اس بى ثم يقوم الميكرو عليها بتنفيذة وهذه الطريقة لا تحتاج الحاسب إلا عند التحميل فقط أو حتى يمكن النتقل من فلاشة يو اس بى

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم عبد الله


اليك هذا الرابط ربما يفيدك جدا







https://en.elektronicastynus.be/cate...ll-machine-v2/
