اصنع جهاز تحكم في الحراره والرطوبه بنفسك _RH _temp. controller

السلام عليكم ورحمه الله وبركاته ... كل عام وانتم بخير

هذا المشروع صدقه جاريه علي روح أبي و خالي رحمه الله عليهم ... اللهم امين


اولا اشكر مهندسنا القدير ( مهندس ماجد عباس ) علي دعمه لي في فهم برتوكول التعامل مع حساس الحراره والرطوبه DHT11

ايضااا اشكر اخي مهندس ( محمد إلياس ) شكرااا جزيلا علي دعمه لي



اصدقائي بعد عدد كبير ووقت كثير من ضبط اكواد برمجيه وتجارب عمليه توصلت والحمد لله الي مشروع اعتقد ان الكثير يبحث عنه ..

وهو كيف يمكننا التحكم في درجه حراره ونسبه % رطوبه الهواء نريدها داخل غرفه أو حضانه اطفال أو مشرو فقاسه لبيض الدجاج أو غيرها ..

وهنا جاء اجتهادي في هذا المشروع كما ذكرت بعد تجارب عمليه وتجارب كثيره ..

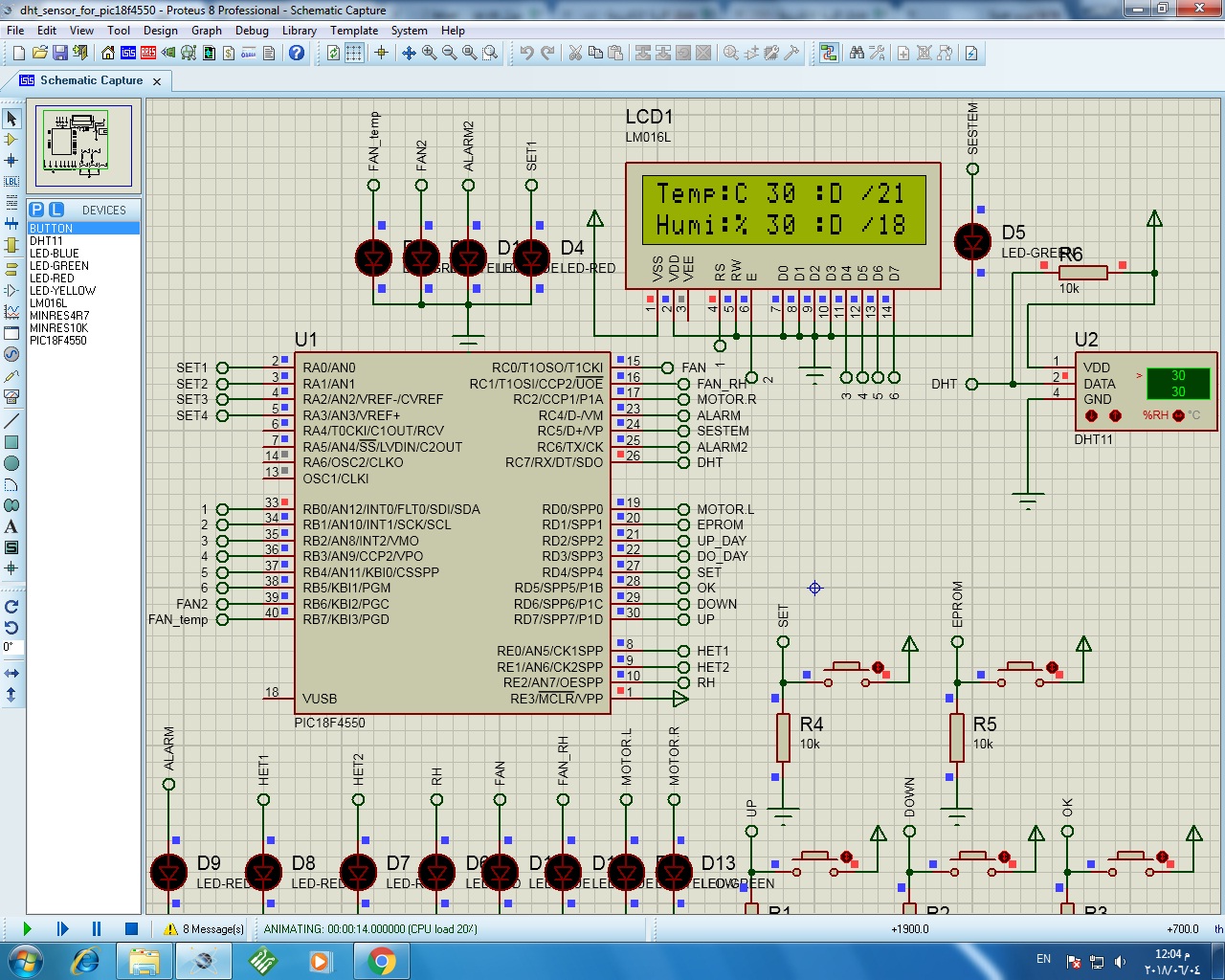

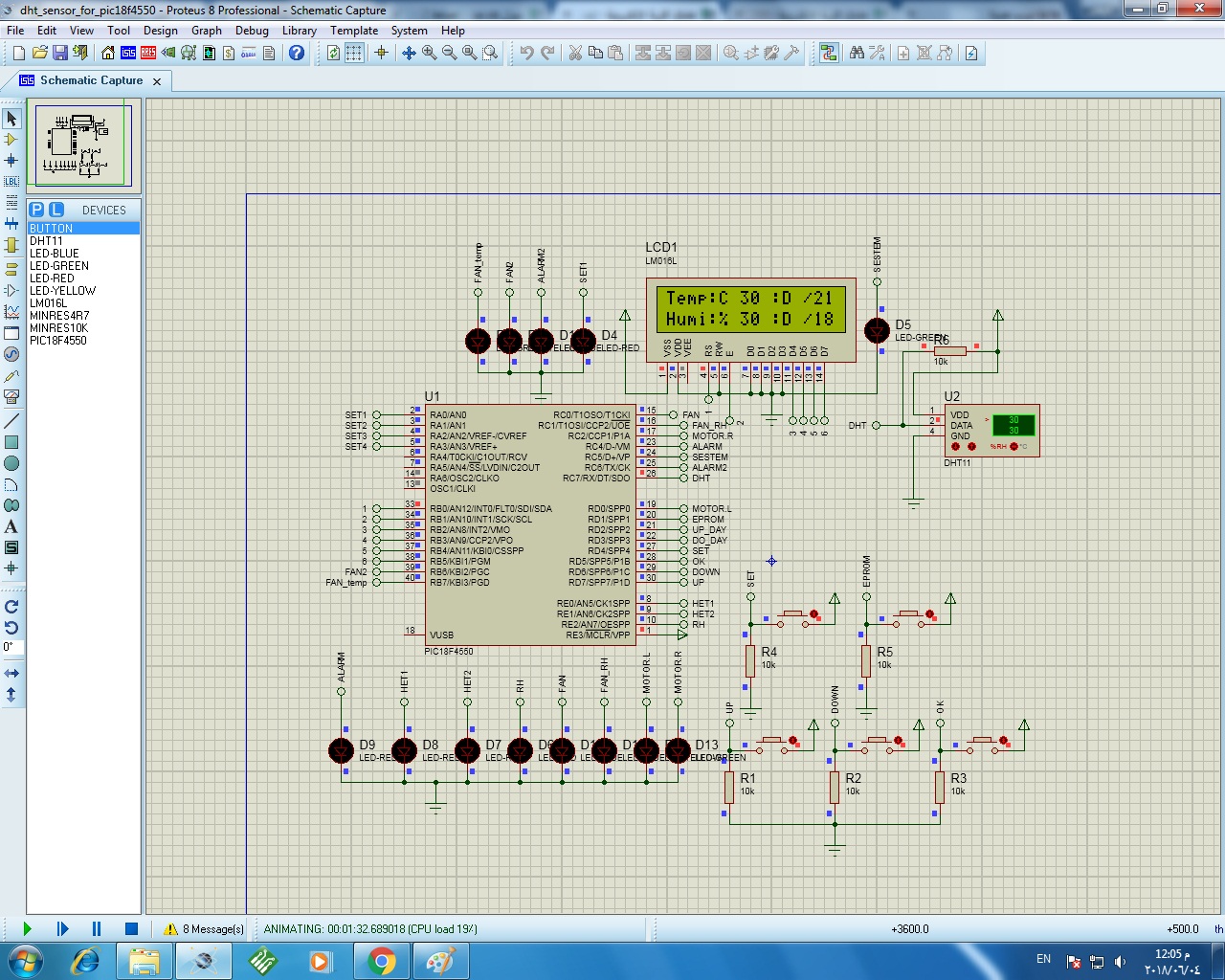

اليكم صوره عامه للمشروع



















اصدقائي هذا المشروع مخصص لحضانات البيض ... فراخ _ سمان _ بط _ اوز _ وغيرها من الطيور ..


هذا المشرع تم بنائه بمعرفه كل التفاصيل الخاصه بمراحل تفقيس البيض ...


مراحل ضبط البرنامج من المستخدم ..


1_ اختيار درجه الحراره والرطوبه المراد الإستقرار عليها من خلال اظهارها علي شاشه LCD

2_ اختيار أعلي درجه حراره ورطوبه لكي يعالجها النظام لو تجاوزت هذا الحد

3_ اختيار ادني درجه حراره ورطوبه لكي يعالجها النظام لو تجاوزت هذا الحد

4_ اختيار عدد الأيام اللتي سيعمل عليها النظام مثال في فقاسه بيض الفراخ نختار 21 يوم

5_ اختيار عدد الأيام اللتي ينتظرها موتور تقليب البيض وبعدها يبدأ في التقليب

6_ اختيار زمن تشغيل موتور تقليب البيض مثال الموتور يشتغل مره كل ساعتين بدرجه 45 بالنسبه لبيض الفراخ .. ومتاح ضبط أي وقت تريده ..

7_ اختيار عدد الإيام اللتي سيتغير بعدها قيم الحراره والرطوبه _ من المعرف في فقاسه بيض الفراخ بعد مرور 18 يوم تتغير القيم المطلوبه للحراره والرطوبه في اواخر ايام التفقيس وهنا يتدخل النظام لمعالجه القيم الجديده المضبوطه مسبقااااا من المستخدم

8_ اختيار درجه الحراره والرطوبه المراد تغيرها بعد مرور 18 يوم بالنسبه لبيض الفراخ ويمكن ضبطها مع أي يوم نحتاجه

9_ اختيار درجه الحراره والرطوبه القصوي واللتي ان تجاوزت الحد يطلق انزار وهذا القائمه مخصصه للإطلاق اللإنذار في حال فشل النظام في معالجه درجه الهراره والرطوبه المطلوبه


10_ اختيار درجه الحراره والرطوبه الأدني واللتي ان تجاوزت الحد يطلق انزار وهذا القائمه مخصصه للإطلاق اللإنذار في حال فشل النظام في معالجه درجه الهراره والرطوبه المطلوبه



مميزات البرنامج والنظام كل القيم المدخله يتم الإحتفاظ بها في ذاكره EPROM لكي لا نحتاج اي اعاده ضبط القيم المطلوبه في حال انقطاع التيار

ايضااا سهوله برمجه النظام من قبل المستخدم واختيار الإعدادات بكل سهوله من خلال اربع مفاتيح ادخال .... كما هو واضح في الصوره اعلاه ..


يوجد عدد 2 سخان وعدد 2 مراوح تبريد و عدد 2 مراوح طرد هواء ومروحه لتقليب الماء في حال احتاج النظام لذياده الرطوبه في الهواء ايضااا يوجد عدد 2 انزر واحد للحراره والأخر للرطوبه ... وهناك الكثير من الشرح في المشاركه القادمه ان شاء الله


وايضاااا بعد اضافه اللمسات الأخيره علي الكود سيتم رفعه هو وملف المحكاه ..


التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 04-06-2018 الساعة 07:45 PM
احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 2 اعجاب
شكراً ماجد عباس محمد, سعيد قادر ( شكر العضو على هذه المشاركة )
اعجاب عريبى محمود, سعيد قادر ( أعجبته المشاركة )
اعلانات

الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 12-06-2018, 07:33 PM المشاركة 2
افتراضي السلام عليكم ورحمه الله

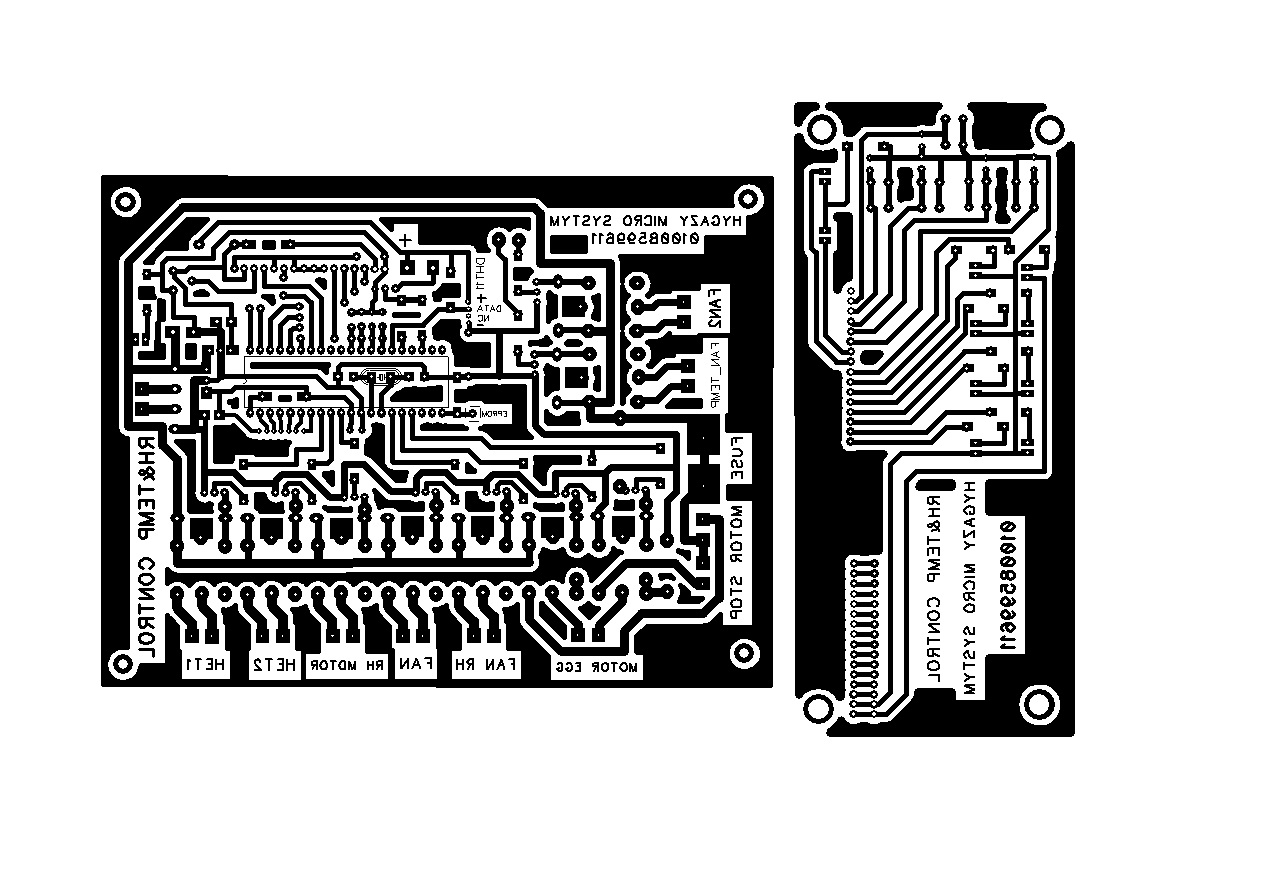

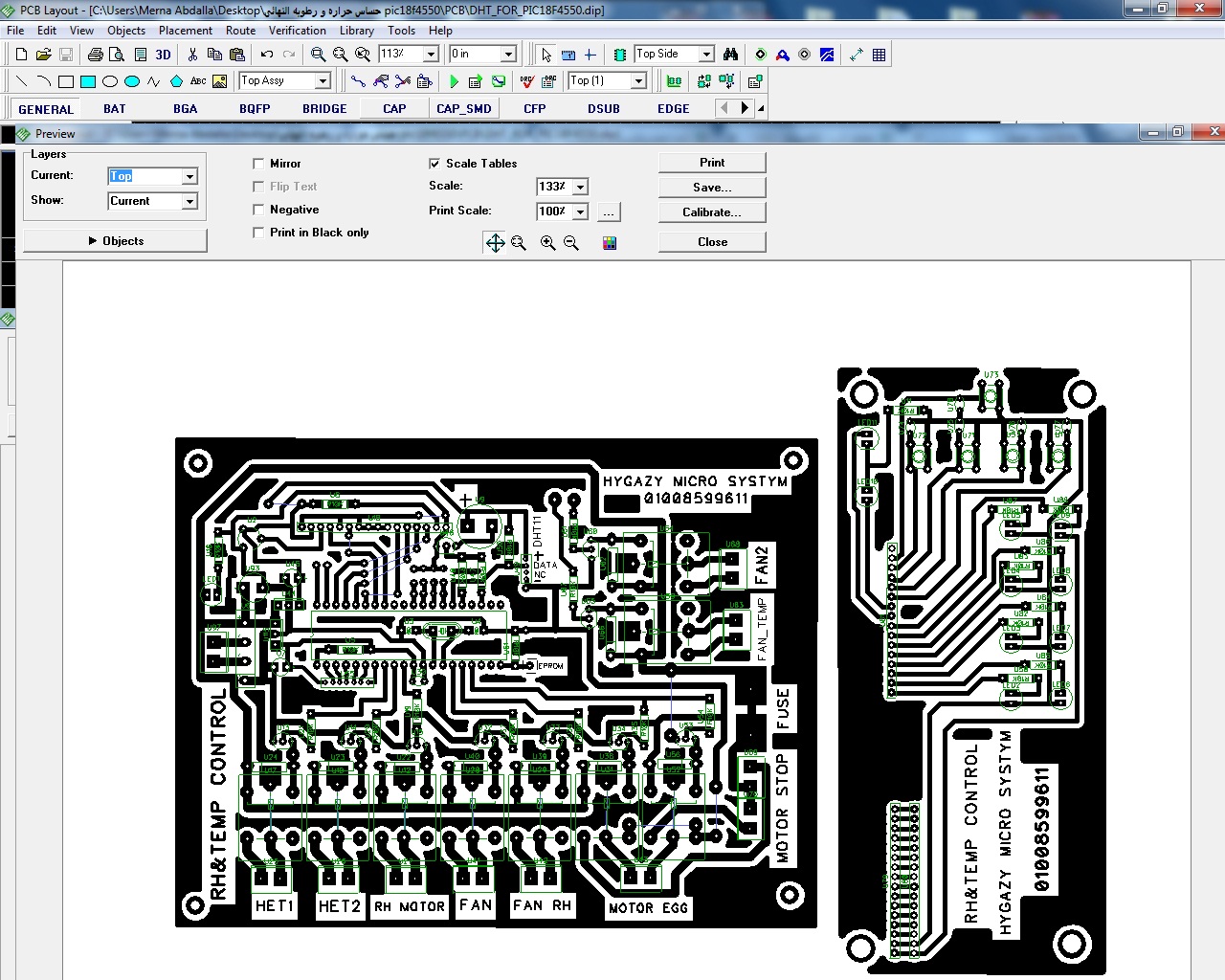

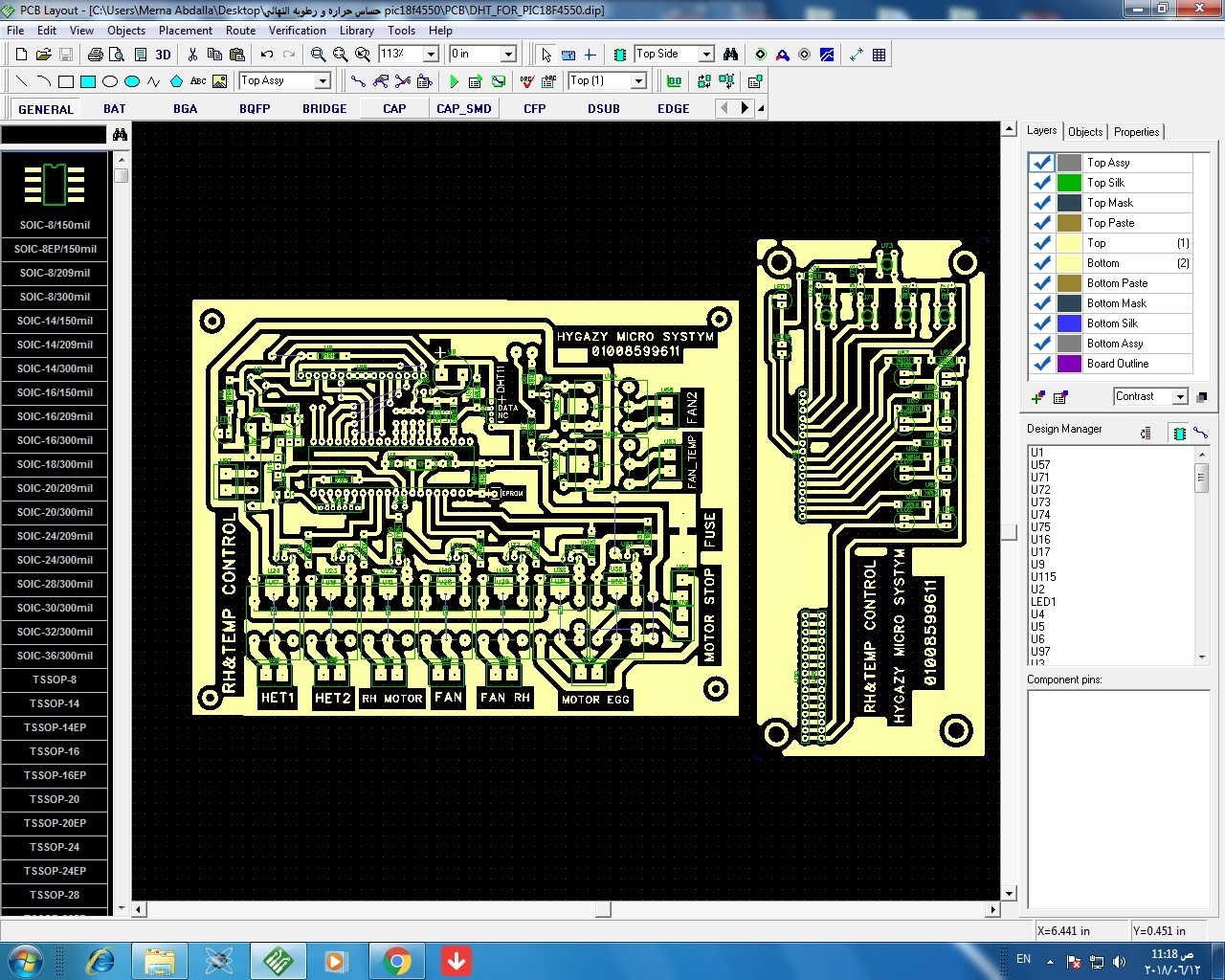

الأن اشارك لكم الدائره المطبوعه PCB >>


[/IMG]










المشاركه القادمه .... ملف المشروع كامل ... محكاه ... كود .... PCB


بالتوفيق للجميع


التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 12-06-2018 الساعة 07:37 PM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


عبقرينو1
:: مهندس متميز ::
تاريخ التسجيل: Oct 2010
الدولة: جمهورية مصر العربية - الاسكندرية
المشاركات: 557
نشاط [ عبقرينو1 ]
قوة السمعة:0
قديم 22-06-2018, 08:01 PM المشاركة 3
افتراضي


فى انتظار ملفات المحاكاه
رووووووووووووعه جداااااااا جداااااا

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً عبدالله حجازى ( شكر العضو على هذه المشاركة )

الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 23-06-2018, 12:55 AM المشاركة 4
افتراضي السلام عليكم ورحمه الله


فى انتظار ملفات المحاكاه
رووووووووووووعه جداااااااا جداااااا
اسعدني مرورك اخي الكريم ان شاء الله جاري اضافه اللمسات الأخيره علي الكود ..

وان شاء الله عن قريب جدااا ارفع المشروع كامل للفائده منه للجميع ... وهو صمم بأمكانيات كثيره وبغرض تجاري .. ولا مانع من تداوله واستخدامه من أي زائر أو عضو .. بالتوفيق للجميع ..


الصورة الرمزية محمود عطية
محمود عطية
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2006
الدولة: الاسكندرية
المشاركات: 476
نشاط [ محمود عطية ]
قوة السمعة:116
قديم 19-07-2018, 06:00 PM المشاركة 5
x4 تقبل الله منك


مشروع ممتاز جميل فعلا
لكن برك بوالدك و خالك أجمل رحمهم الله رحمه واسعه

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً عبدالله حجازى ( شكر العضو على هذه المشاركة )
اعجاب عبدالله حجازى ( أعجبته المشاركة )

الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 20-07-2018, 03:08 AM المشاركة 6
افتراضي


مشروع ممتاز جميل فعلا
لكن برك بوالدك و خالك أجمل رحمهم الله رحمه واسعه
بارك الله فيك أخي ..

الحمد لله لقد تم الأنتهاء من جميع مراحل المشروع ينقصني فقط دائره لكي تتحكم في سرعه الموتور تقليب البيض .. ولقد نفذتها ولاحظت أنه يوجد خلل في هذه الدائره وشاركتها في قسم الألكترونيات لكي اجد حل لهذه المشكله ..
عند الإنتهاء من دائره التحكم في سرعه الموتور .. سيتم مشاركه المشروع كامل هنا .. وارفاق فيديو للجهاز وهو يعمل ويتم الشرح عليه ..

بالتوفيق للجميع


mastar
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2007
المشاركات: 52
نشاط [ mastar ]
قوة السمعة:0
قديم 31-07-2018, 08:27 PM المشاركة 7
افتراضي


بارك الله لك وبارك في ذريتك ورحم والدك وخالك واسكنهم فسيح جناته

مجهود مميز يابشمهندس

ارجو التواصل .. احتاج بعض الاستفسارات


الصورة الرمزية عبدالله حجازى
عبدالله حجازى
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2011
الدولة: مصر .. محافظة دمياط
المشاركات: 1,688
نشاط [ عبدالله حجازى ]
قوة السمعة:111
قديم 01-08-2018, 02:31 AM المشاركة 8
افتراضي السلام عليكم ورحمه الله


بارك الله لك وبارك في ذريتك ورحم والدك وخالك واسكنهم فسيح جناته

مجهود مميز يابشمهندس

ارجو التواصل .. احتاج بعض الاستفسارات
اشكرك علي كلامك الطيب .. وتحت امرك أخي ..

للعلم تم تركيب الجهاز علي الفقاسه وان شاء الله عن قريب ارفع فيديو للجهاز وهو يعمل مع باقي المختطاط والتفاصيل عن الجهاز ...
