افتراضي ماهو عمل هده الدارة من فضلكم

[ZITA47]

لسلام عليكم اخواني

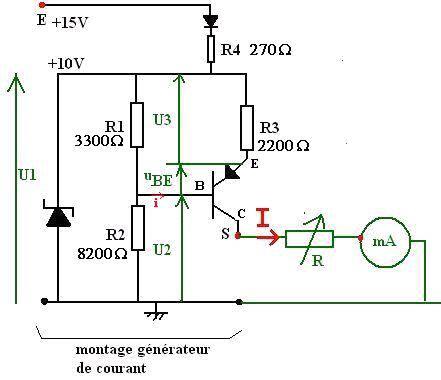

لو سمحتم ماهو عمل هده الدارة

[ماجد عباس محمد]

مثبت تيار أو مولد تيار ثابت
Constant current source

[ZITA47]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

مثبت تيار أو مولد تيار ثابت
Constant current source

ماهو دور التورنزيسور في هده الحالة

[ZITA47]

بما ان ديود زينر يتبت فرق الكمون نستطيع الحصول على تيار تايت فيما يكمن دور الترونزيستور

[ماجد عباس محمد]

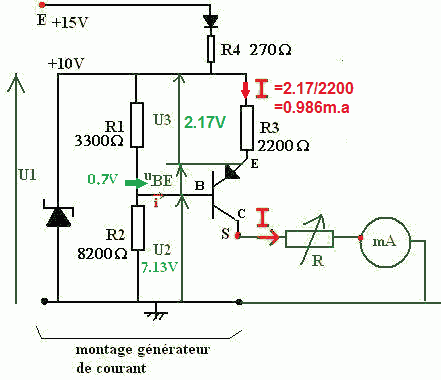

هذه مثبت تيار أو مصدر تيار ثابت
Constant Current source

فطبقا للصورة ستجد توزيع الفولت على كل من R1,R2 ,Vbe=0.7Volt
هذا يفرض أن تيار باعث الترانزيستور
emitter current IE = 0.986 m.a.
وهذا التيار ثابت بتغير الحمل R لأن الفولت على المقاومات لا يتغير كمجزء جهد و تيار القاعدة قليل جدا بالنسبة للتيار المار فى R1,R2

[ZITA47]

شكرا استاد ماجد
يوجد خطا في جيهة التيار في الصورة IB يكون خارج من القاعدة
لكن ما يدور في راسي لمادا وضع الترونزيستور ماهي فائدته بالضيط

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة ZITA47

شكرا استاد ماجد
يوجد خطا في جيهة التيار في الصورة IB يكون خارج من القاعدة

أحيانا فى كثير من المراجع يفترض اتجاه ما و بالحساب للتيارات إن كانت النتيجة سالبة فالتيار عكس اتجاه الفرض

تذكر أن تحسب لدائرة أى انك تجهل تصرفها لذا تفترض اتجاهات و الحسابات تكشف القيم و اتجاهاتها

لكن ما يدور في راسي لمادا وضع الترونزيستور ماهي فائدته بالضيط

كما ذكرت فى ردى السابق أن الفولت على مجزئ الجهد ثابت و مجسوب فى الرسم

و دور الترانزيستور انه سيثبت الجهد على المقاومة R3 لأن المجزئ سيثبت جهد القاعدة Base و هذا يثبت تيار الباعث Emitter وهو نفسه تيار المجمع باعتبار تيار القاعدة قليل جدا و يمكن اهماله

[ZITA47]

الاخ ماجد عباس محمد
بعد محاولة ايجاد القيم لم اجد قيم التيار كا وجدتها اين الخلل
