ارجو المساعدة فى تركيب دايود على موجب سلك انفرتر1000 وات للحماية من عكس الاقطاب

[eng_dr2000]

تركيب دايود على موجب سلك انفرتر1000 وات للحماية من عكس الاقطاب

[ماجد عباس محمد]

و ما المشكلة؟؟
اشترى دايود يتحمل أمبير البطارية ثم قم بتوصيله على التوالى مع البطارية ولا تنسى تثبيته على مبرد كبير و يكون معزول عن جسم الجهاز
اقرأ الداتاشيت للدايود لتعلم كم فولت سيكون عليه أثناء التشغيل و بالتالى الحرارة المفقودة فى المبرد لتعلم كم ستخسر من زمن تشغيل الجهاز

[eng_dr2000]

الف شكر على الرد

[عبدالله حجازى]

السلام عليكم ورحمه الله

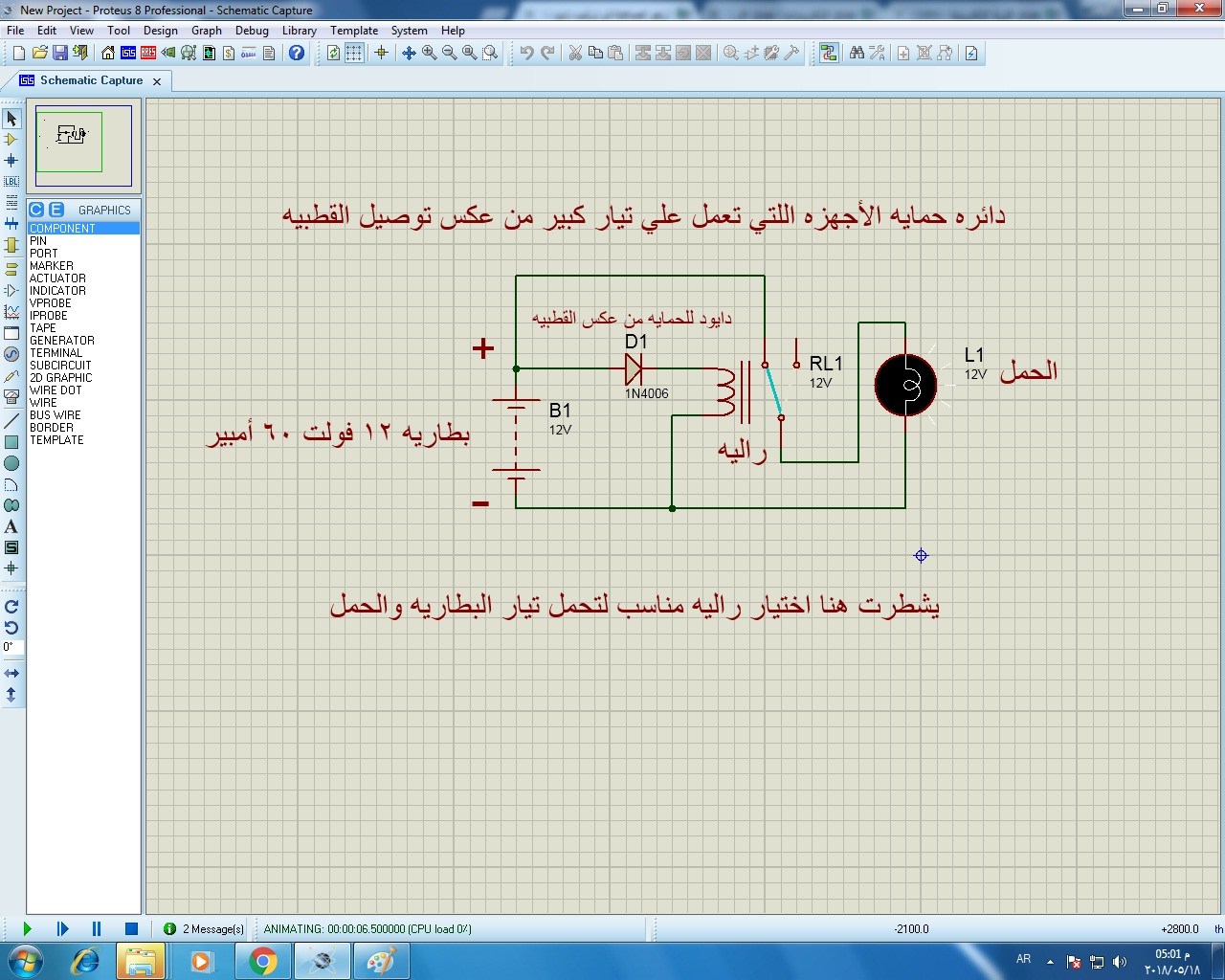

اخي يمكنك الإستفاده من هذه الدائره فهي تغنيك عن استخدام دايود للتوصيل المباشر ونستخدم راليه

[burai nuraldaem]

معذره اخ عبد الله حجازي
اليس الدايود وملف الريلي بهذا الوضوع يمثل قصر عي المصدر يسرع من نفاذه؟

[ماجد عباس محمد]

اخي نور
ما غاب هنا هو التيار. الانفيرتر 1000 وات وعند 10 فولت اغلب زمن التفريغ للبطارية سيكون التيار 100 امبير
الريلاي سيكون كبير و مكلف والدايود ايضا كبير و مكلف ولو كان عليه فقط واحد فولت سيفقد 100 وات حرارة

[burai nuraldaem]

كثر الله خيرك استاذنا
نعم سيكون التيار حوالي 100 ملي امبير والحراره تحتاج للاشعاع
كما اذكر ارجل الدايود هي ذاتها المشع
الان ماذا سيحدث عند فصل الحمل !
كم سيكون التيار او بماذا ستتحدد قيمته
بمقاومه المصدر الداخليه
بماومه الدايود ( من سلسله التصميم )
ﻣﻘﺎومه اﻟﺜﻨﺎﺋﻰ واﻟﺘﻰ ﺗﺴﺎوى = 0.032/ التيار
ام بمقاومه ملف الريلي ؟؟
في هذه الدائره الصغيره لا اجد مقاومه واضحه وهذا سبب لي بعض الارتباك

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

كثر الله خيرك استاذنا
نعم سيكون التيار حوالي 100 ملي امبير والحراره تحتاج للاشعاع
كما اذكر ارجل الدايود هي ذاتها المشع
الان ماذا سيحدث عند فصل الحمل !

هل تقصد دائرة الأخ عبد الله باستخدام الريلاى أم التى اقترحها صاحب الموضوع؟
لو دائرة صاحب الموضوع لن يحدث شيئ سينقطع التيار
أما دائرة الريلاي فلا علاقة للحمل بالدايود لأن الحمل عبر تلامسات الريلاى

كم سيكون التيار او بماذا ستتحدد قيمته
بمقاومه المصدر الداخليه
بماومه الدايود ( من سلسله التصميم )
ﻣﻘﺎومه اﻟﺜﻨﺎﺋﻰ واﻟﺘﻰ ﺗﺴﺎوى = 0.032/ التيار
ام بمقاومه ملف الريلي ؟؟
في هذه الدائره الصغيره لا اجد مقاومه واضحه وهذا سبب لي بعض الارتباك

فى كلا الحالتين مقاومة الدايود لا تذكر بجوار الحمل وهى تحسب فى الترانزيستور فقط لدخول أثرها فى التكبير
