سؤال حول تشغيل الحساس zmpt101b
|
| اعلانات |
|
|||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
احمد شهيد جواد ( شكر العضو على هذه المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
  غذيت الحساس بـ 5v |
|
|||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
احمد شهيد جواد ( شكر العضو على هذه المشاركة )
|
|
|
|
|||||

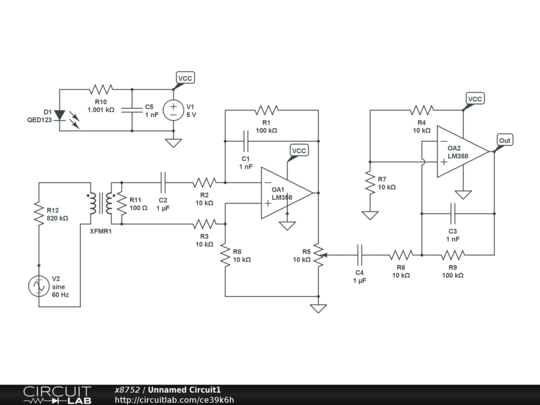

 اعتقد انها هذه الدائرة ... |
|
|||||
|

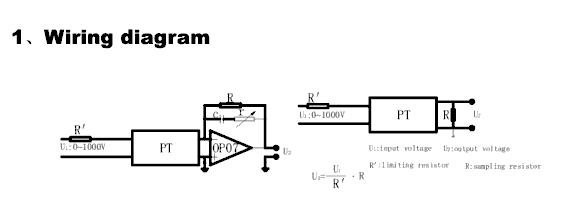

شكرا أخى الكريم يبدو أن ردى لم يكن واضحا بما يكفى هذه دائرة الحساس و أعتقد انها تعمل و الحساس يعطى خرجا ما قصدته هو الدائرة الكاملة التى تشمل الحساس و المكبر اللاحق طبقا للداتاشيت لو كنت تجرب الحساس فقط و تقيس خرجه فهذه الدائرة هى لحساس تيار و ليس حساس الفولت الذى ذكرته فحساسات التيار تضع بعد المحول مقاومة 100 أوم لتحميل المحول ما قصدته هو هذه الدائرة فى الداتا شيت  هل نفذتها؟ أم اكتفيت بالحساس و تقيس خرجه؟ و هل تقيس متردد أم مستمر؟؟ ولو نفذتها كيف قمت بتوصيل تغذية مكبر العمليات؟ و هل استخدمت نفس رقم مكبر العمليات أم مكبر آخر؟؟؟ |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
احمد شهيد جواد ( شكر العضو على هذه المشاركة )
|
|
|
|
|||||
|

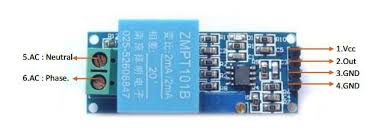

استخدمت الحساس مع دائرة المكبر المرفقه معه  هنا مستخدم مكبر lm358 smd انا جربت حالتين ... الاولى اكتفيت بوضع الدخل (220vac) على تيرمنال الدخل وغذيت الدائرة بجهد مستمر 5v و 9v 12v على البن هيدر وقست الخرج مرة قياس متردد ومرة قياس مستمر بالقياس المستمر دائما الخرج نصف الـ vcc ولا يتغير بتغير الجهد الداخل للتيرمنال الحالة الثانية . وضعت مقاومة 470k 5w تواليا مع دخل الجهد العالي ووضعت مقاومات مختلفة من 100 اوم الى 2.2k على طرف بن output والجراوند وقست الخرج ... ايضا لم يتغير |
|
|||||
|
|
