السلام عليكم
شباب ابحث عن دارة مؤقت الكترونية بسيطة بحيث اتحكم بالزمن بحيث توصل الريلية لمدة تقريبية دقيقة واحدة كل عشر دقائق لتحريك الواح الطاقة الشمسية
مع العلم ان حاولت تصميمها ب 555 وفشلت
الرجاااااء مساعدتي
*********************
عبد الله زيدان


التعديل الأخير تم بواسطة : ماجد عباس محمد بتاريخ 18-04-2018 الساعة 05:04 AM السبب: ممنوع استخدام وسائل الإتصال
اعلانات

ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 18-04-2018, 05:30 AM المشاركة 2
افتراضي


يمكنك استخدام هذه الدائرة

و ضبط قيمىة كل من R2,R3 لتوفيز الأزمنة المطلوبة
لكن هل هذا الزمن مناسب صباحا مثل عند الضهر؟ و صيفا حيث النهار يكاد يكون ضعف النهار فى الشتاء؟؟

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


محمد إلياس
:: مهندس جيد ::
تاريخ التسجيل: Jan 2017
المشاركات: 230
نشاط [ محمد إلياس ]
قوة السمعة:0
قديم 18-04-2018, 07:11 PM المشاركة 3
افتراضي


السلام عليكم
شباب ابحث عن دارة مؤقت الكترونية بسيطة بحيث اتحكم بالزمن بحيث توصل الريلية لمدة تقريبية دقيقة واحدة كل عشر دقائق لتحريك الواح الطاقة الشمسية
مع العلم ان حاولت تصميمها ب 555 وفشلت
الرجاااااء مساعدتي
*********************
عبد الله زيدان
السلام عليكم

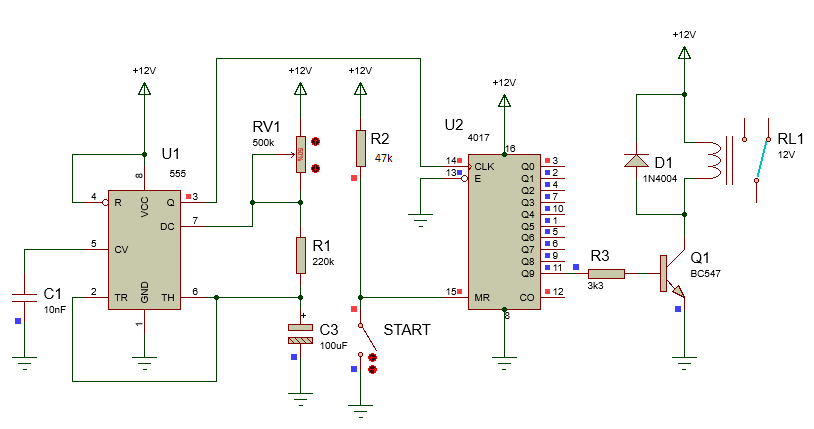

بإضافة العداد 4017 تحصل على ما تريد:
555 يعمل كمذبذب ينتج نبضة بعد مرور كل 60 تانية .
بمجرد الضغط على الزر start كل نبضة من نبضات 555 تجعل العداد 4017 يعمل بطريقته وهي تحويل النبضة من الخرج الأول إلى الخرج الذي يليه حتى بلوغ الخرج الأخير على الرجل 11 .
الخرج الأخير يشغل الريليه بواسطة الترانزيستور.
بعد مرور 60 تانية يصبح الجهد على الخرج الأخير 0 فولت فيعود الريليه لوضع الراحة ويبدأ العداد دورة جديدة.
المقاومة المتغيرة لضبط زمن نبضات 555 على 60 تانية.


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:408
قديم 19-04-2018, 04:49 AM المشاركة 4
افتراضي


ملحوظة صغيرة
عند ضبط RV1 على أقل قيمة له سيكون طرف التفريغ Discharge قصرا على التغذية 12 فولت

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً محمد إلياس ( شكر العضو على هذه المشاركة )
اعجاب محمد إلياس ( أعجبته المشاركة )

محمد إلياس
:: مهندس جيد ::
تاريخ التسجيل: Jan 2017
المشاركات: 230
نشاط [ محمد إلياس ]
قوة السمعة:0
قديم 19-04-2018, 07:06 AM المشاركة 5
افتراضي


ملحوظة صغيرة
عند ضبط RV1 على أقل قيمة له سيكون طرف التفريغ Discharge قصرا على التغذية 12 فولت
على الرغم من أن المفروض وضع المقاومة المتغيرة في الوسط لكن تحريكها الى القيمة الأقل احتمال وارد جدا .
شكرا أستاذ ماجد على الملحوظة الهامة
ولتلافي هذه الحالة أضيف المقاومة R4 على التوالي مع المقاومة المتغيرة :


احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً ماجد عباس محمد ( شكر العضو على هذه المشاركة )
اعجاب ماجد عباس محمد ( أعجبته المشاركة )
