[Deejay48]

السلام عليكم اخواني
عندي صديقي عامل مشروع التعديل الذاتي لدرجة الحرارة
بعد إنجاز المشروع وعمل pcb وقام بكل شيء لم يعمل المشروع بحيث انع اشتغل في بطاقة التجربة
ولكن في البورد لم يشتغل

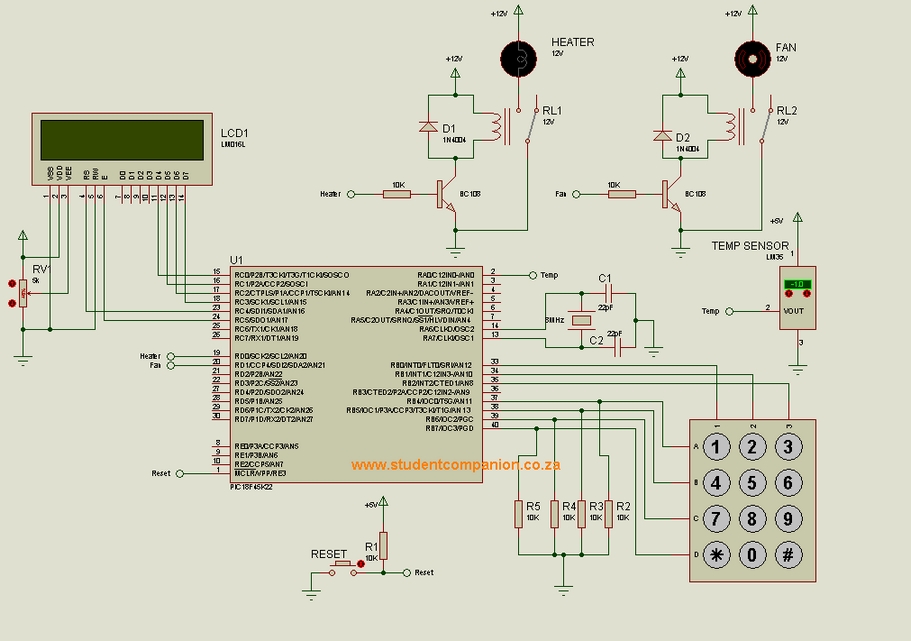

هذه هي محاكاة البروتيوس

عند اعطاء البورد 5 فولت يظهر في الشاشة مربعات فقط ؟؟؟؟

[ماجد عباس محمد]

قم بضبط RV المسؤول عن تباين الشاشة حتى تظهر الأرقام
لو كانت الشاشة تكتب فقط على نصف الأسطر أو المساحة المتاحة تكون الشاشاة بحاجة إلى فترة انتظار 30 مللى ثانية أو اكثر قبل التهيئه

[Deejay48]

المقاومة المتغيرة مضبوطة تماما يعني يقوم بتباين الشاشة ولكن المشكل انو يظهر فقط مربعات ولا تظهر الكتابة

[ماجد عباس محمد]

ولم تجب على السؤال الثانى
كتابة مربعات على الشاشة بدلا من نصوص يكون فى الحالات التالية
1- الشاشة تكتب فى نصف المساحة فقط (سطر واحد) و السبب التهيئة لم تتم ربما الميكرو بدأ اصدار اوامر التهيئة قبل ان تكمل الشاشة التهيئة الذاتية لبدء التشغيل وهنا لن تستجيب له إلا بعد 30 مللى ثانية
سبب آخر وجود ضوضاء على خط 5 فولت تسبب إعادة تشغيل لها و الحل مكثف بين 5 فولت و الأرض
2- عدم اكتمال التوصيلات مما يجعل خطوط الداتا لا تعطى كود صحيح للشاشة لكن مادامت الشاشة تكتب على سطرين إذن هذا الإحتمال غير وارد
3- مقاومة RV تغير استجابة الشاشة من شاشة بيضاء مرورا بكتابة واضحة انتهاء بمربعات سوداء و انت تقول انها مضبوطة

لا احتمالات أخرى إلا ان تكون الشاشة تالفة

[Deejay48]

شكرا اخي على الرد
المشكل الآن اني غيرت الشاشة وحدث نفس المشكل والجميل في هذا ان المشروع يعمل عادي ويظهر القيم في الشاشة بواسطة كارت التجربة
هذا هو تصميم الخاص بالبورد بواسطة برنامج ares


مصدر المشروع
http://www.studentcompanion.co.za/au...roller-mikroc/
