التحكم الكهربائي بزر واحد في عدة أجهزة كهربائية :

سأتكلم في هذه التدوينة عن آخر انجازاتي وهو التحكم الكهربائي بزر واحد Bouton poussoir في عدة أجهزة كهربائية مثلا : جرس ، مصباح ، محرك كهربائي ....
والحمد لله تم هذا العمل من فكرة ثم مخطط الزمن لكل مراحل التحكم الكهربائي عن طريق هذا الزر على الأوراق بعد ذلك برنامج بلغة المتحكم الدقيق ميكروكونترولور المستعمل في هذا الإنجاز وهو : pic16f84A ، ولقد قمت بتجريب البرنامج ومحاكاته على الكمبيوتر قبل انجازه عمليا .

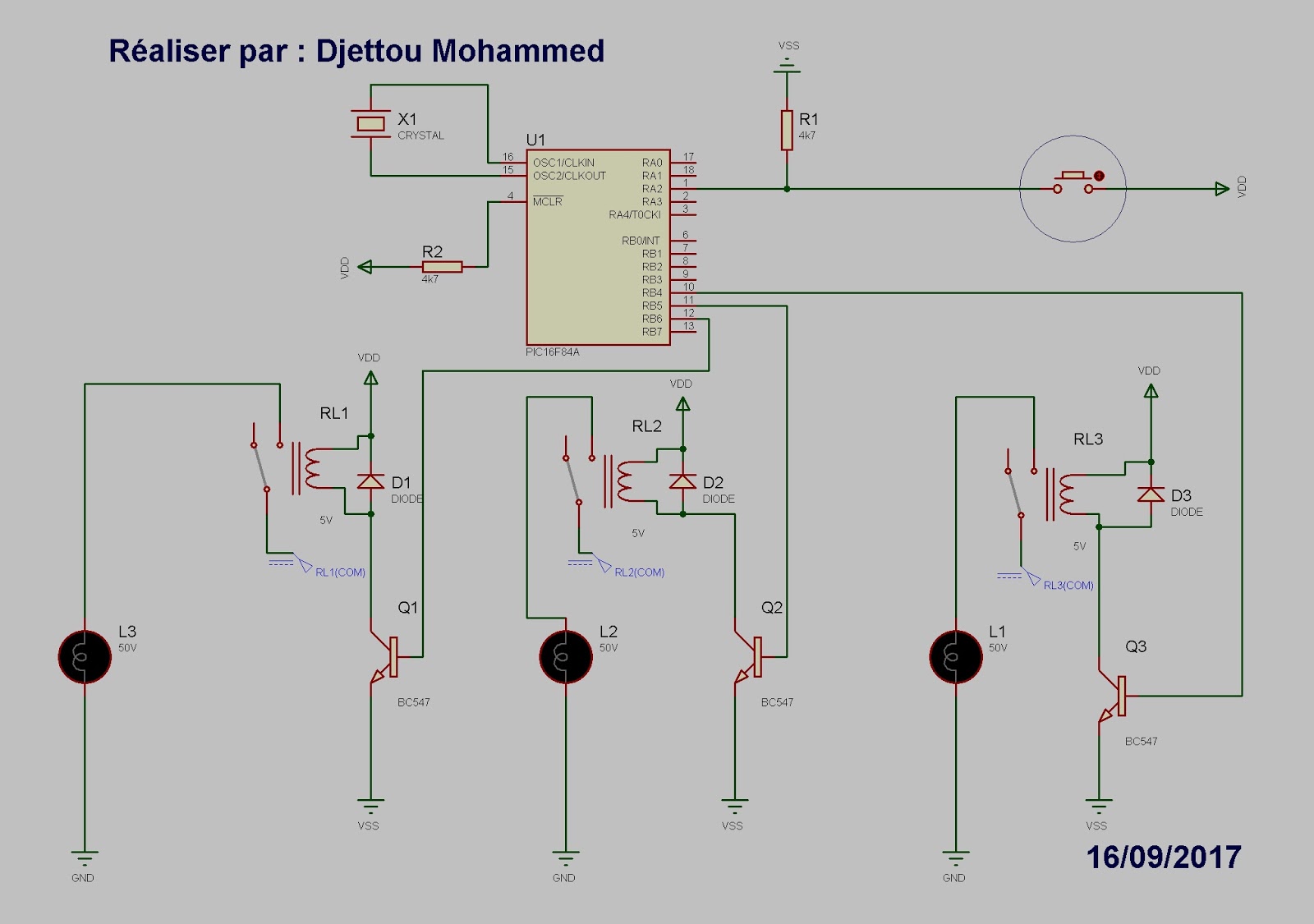

المخطط الكهربائي للإنجاز في برنامج Proteus isis :

مبدأ العمل:

الإنجاز يمكننا من التحكم الكهربائي بزر واحد في عدة أجهزة كهربائية وهو الزر الذي يكون في وضع الراحة مفتوح وبالضغط عليه ينغلق وبمجرد رفع الإصبع يعود إلى وضع الراحة ، ويكون في دارة التحكم كمدخل للمتحكم الدقيق .

ولقد قمت باختيار ثلاثة مخارج نتحكم فيها بهذا الزر كما هو مبين في صورة المخطط السابقة مربوطة مع: جرس، مصباح، محرك كهربائي.

الضغطة الأولى : يشتغل الجرس.

الضغطة الثانية : ينطفئ الجرس ويشتعل المصباح.

الضغطة الثالثة : ينطفئ المصباح ويدور المحرك ويدير معه المروحة.

الضغطة الرابعة: يتوقف المحرك والمروحة.

وبعد هذا يمكننا البدء من جديد .

ملاحظة:مع المتحكم الدقيق pic16f84A يمكننا التحكم حتى

إلى 10 أجهزة كهربائية بهذه الفكرة.

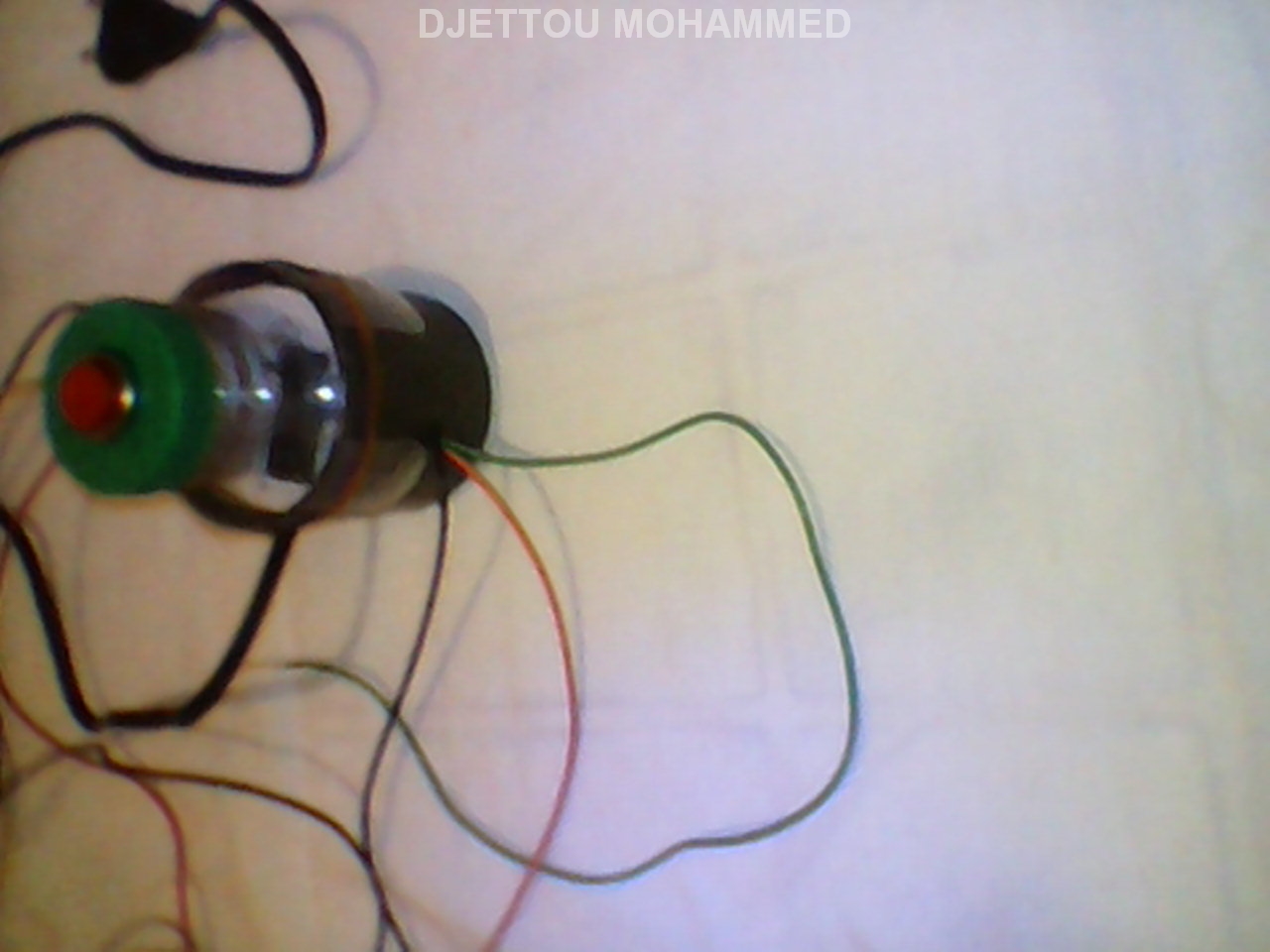

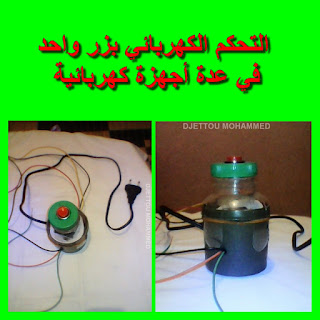

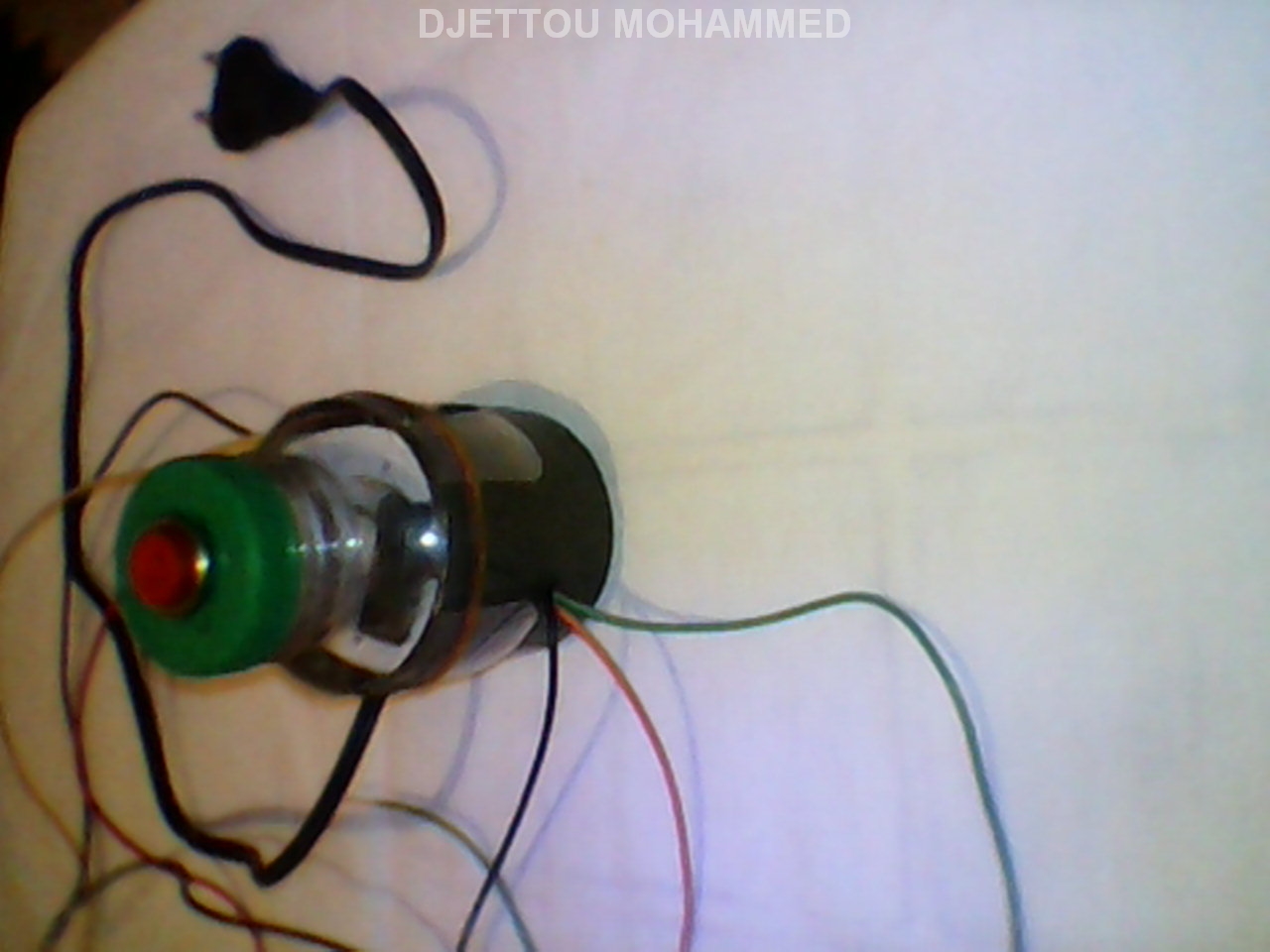

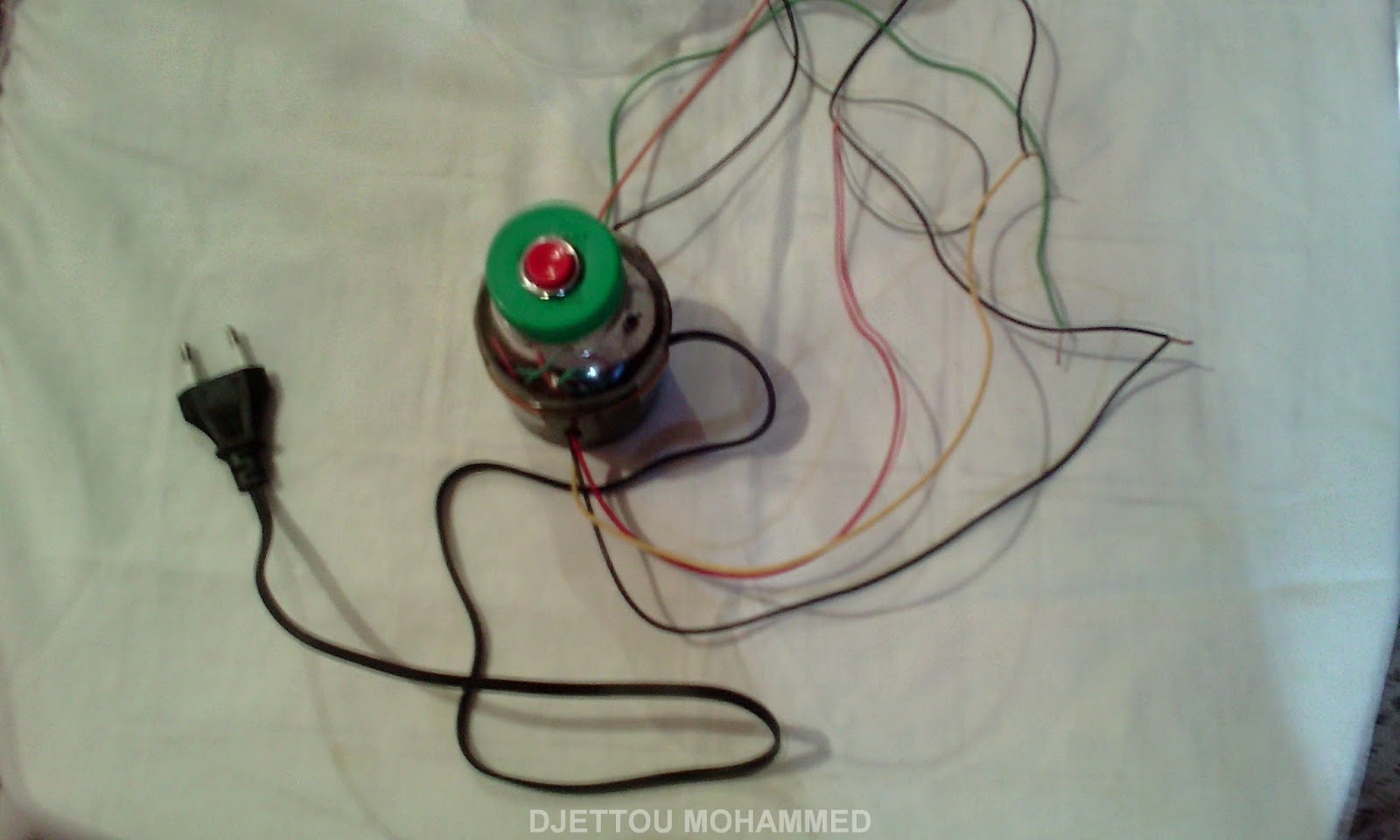

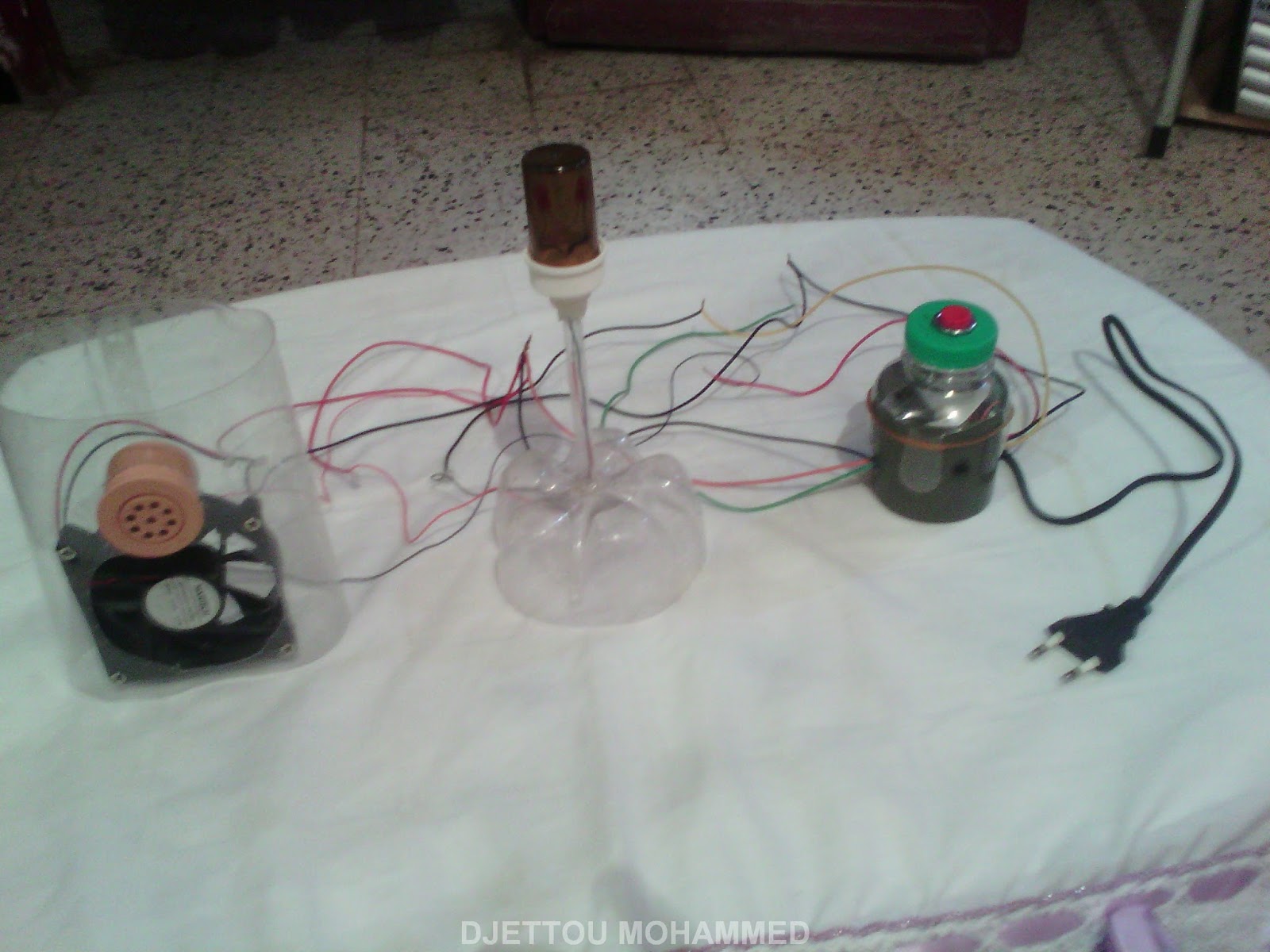

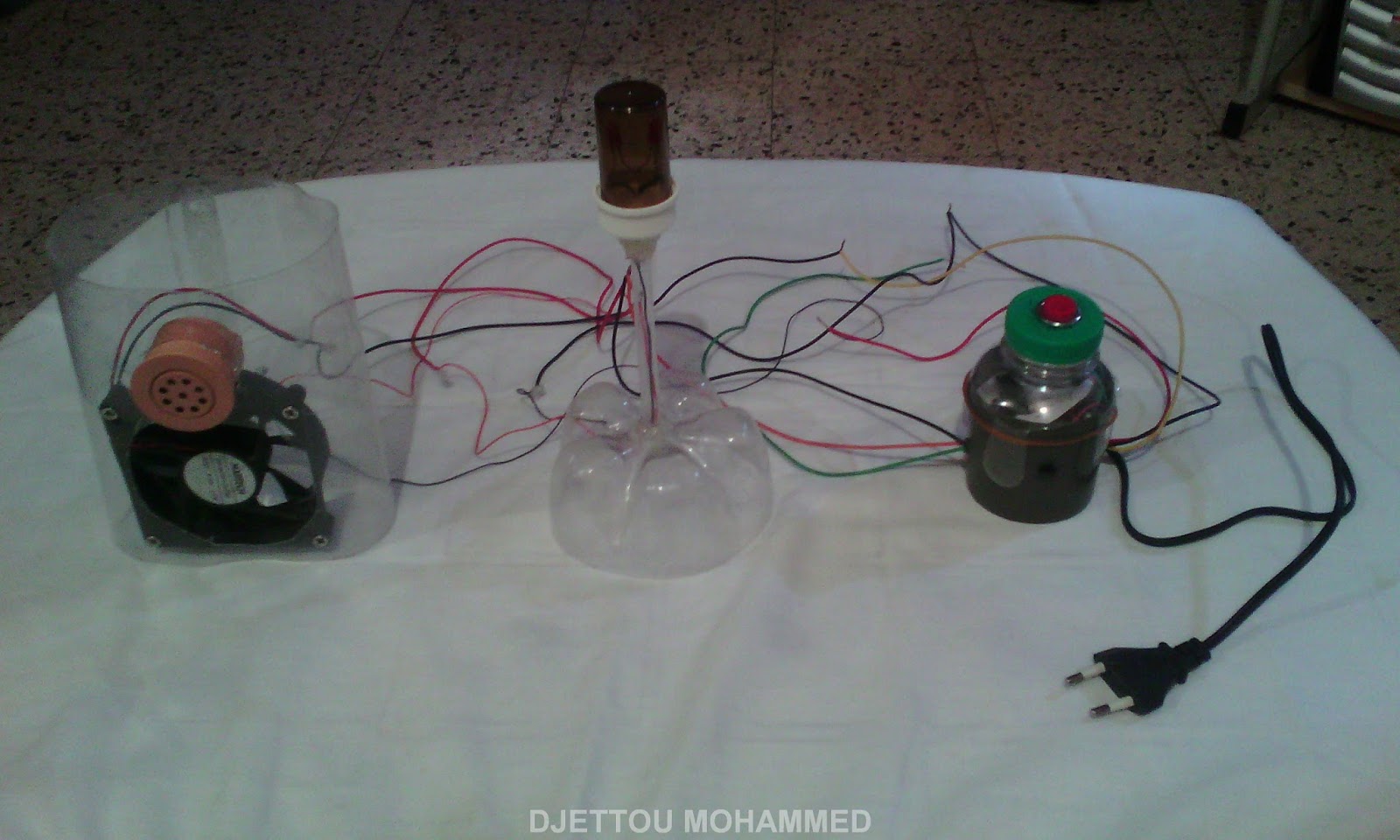

صور للإنجاز العملي :

* تدوينة التحكم الكهربائي بزرواحد في عدة أجهزة كهربائية pdf *

https://www.up-4ever.com/vgfomk8evo3t



فيديو للمحاكات على الكمبيوتر في برنامج Proteus isis :
https://youtu.be/LuB-Aob6ANw


وهذه فيديوهات للإنجاز العملي :

https://youtu.be/tP0tONIkbuc

https://youtu.be/q410gt32JPI

https://youtu.be/rJ4C8B7e7OA

والبرنامج الذي يتم شحنه في المتحكم الدقيق microcontrolleur pic16f84A قمت ببرمجته في برنامج mplab :

ولتحميل هذا البرنامج hex أو asm إضغط على الرابطين التالين :

la commande avec un seule bouton.hex

La commande electrique par un seule bouton poussoir bouton.asm

وملفات محاكات الدارة على برنامج proteus isis من هنا :

للتحميل اضغط هنا

والموضوع متواجد أيضا في العنوان التالي :

https://ingenieur-dz.blogspot.com/20...g-post_24.html

أتمنى أن ينال الموضوع اعجابكم

إلى اللقاء في موضوع جديد ان شاء الله
