دارة تتبع شمسي بالأردوينو

[Mhmad.rahied]

السلام عليكم مرحبا ياشباب
ممكن احد الأساتذة يساعدني بتصميم مخطط لدارة التعقب الشمسي ويستحسن بالأردوينو
مشكورين مسبقا

[ماجد عباس محمد]

ضع محاولتك و نساعدك فيها
لو تريد جاهز عليك بجوجل ستجد كافة الأنواع الخطى منها و بالميكرو و الأردوينو
اختار ما يعجبك و يمكن مناقشته هنا

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة Mhmad.rahied

السلام عليكم مرحبا ياشباب
ممكن احد الأساتذة يساعدني بتصميم مخطط لدارة التعقب الشمسي ويستحسن بالأردوينو
مشكورين مسبقا

السلام عليكم ورحمة الله وبركاته
اخى الكريم

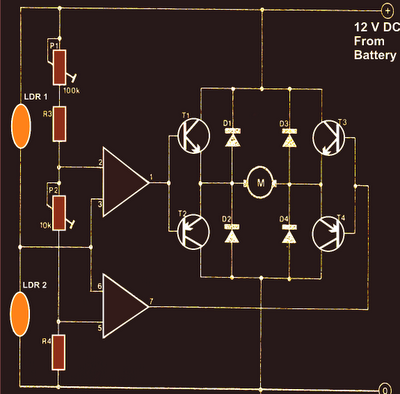

هذه دائرة بـــــــ بالمتكاملة 741 وهى دائرة بسيطة ورخيصـــــة ارخص من الاردينو

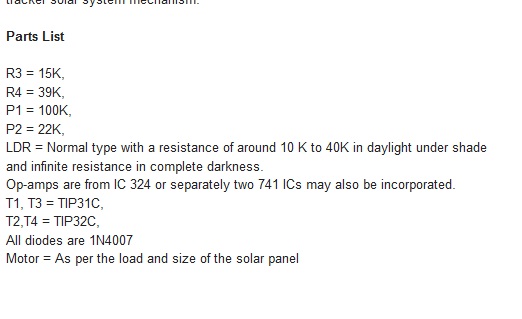

وهذه مكونات الدائرة

[Mhmad.rahied]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هذه دائرة بـــــــ بالمتكاملة 741 وهى دائرة بسيطة ورخيصـــــة ارخص من الاردينو





وهذه مكونات الدائرة

اخي جربتها عمليا بتم بتخلي الموتور يرج

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

هذه دائرة لم اقم بتجربتها ولكن من الممكن التعديل عليها وذلك لكى لا يحدث تذبذب فى الخرج وذلك بعمل تغذية عكسية ما بين دخل وخرج OP- AMP بمقاومة متغيرة 10 كيلو اوم لكل المكبرين وسوف تستقر الدائرة
