[عبدالله حجازى]

السلام عليكم ورحمه الله وبركاته ..

تحيه طيبه وبعد ..

ارجو من الجميع أن يساعدني احد في تنفيذ دائره مستشعر وجود حراره أم لا ..

الموضوع بختصار ..

اريد دائره الكترونيه .. بستخدام مكبر العمليات _ LM311P _ أو أي متكامله أخري .. وللعلم ال _ LM 311P _ متوفره لدي الأن وان امكن تنفيذ الدائره عليها اكون شاكر جدااا .. لأني حاولت محولات كثيره ولم اجد ضالتي ..

الدائره هيكون فيها طرفين متصلين ببعضهما وقيمه المقاومه بين الطرفين بتكون "" صفر أوم "" وعند ذياده المقاومه بين الطرفين الي 30 أوم "" اريد أن تتغير حاله خرج ال "" LM311P "" ان كان الخرج يساوي صفر .. وعند ذياده المقاومه بين الطرفين الي 30 اوم يتبدل الخرج ويكون واحد ...

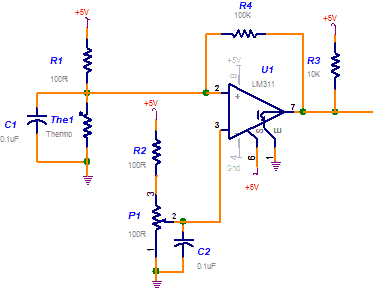

وقد اعطاني مهندسي الغالي "" ماجد عباس دائره بستخدام "" LM 311P ""



ولكن لم افلح في تنفيذها لا اعلم السبب وربما يوجد خطأ .. واكيد الخطأ من جانبي .. لأني اثق في قدرات مهندسنا القدير "" ماجد عباس ..

وشكرااا للجميع ارجو الإهتمام ..

[Zezo20172018]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله وبركاته .. تحيه طيبه وبعد .. ارجو من الجميع أن يساعدني احد في تنفيذ دائره مستشعر وجود حراره أم لا .. الموضوع بختصار .. اريد دائره الكترونيه .. بستخدام مكبر العمليات _ LM311P _ أو أي متكامله أخري .. وللعلم ال _ LM 311P _ متوفره لدي الأن وان امكن تنفيذ الدائره عليها اكون شاكر جدااا .. لأني حاولت محولات كثيره ولم اجد ضالتي .. الدائره هيكون فيها طرفين متصلين ببعضهما وقيمه المقاومه بين الطرفين بتكون "" صفر أوم "" وعند ذياده المقاومه بين الطرفين الي 30 أوم "" اريد أن تتغير حاله خرج ال "" LM311P "" ان كان الخرج يساوي صفر .. وعند ذياده المقاومه بين الطرفين الي 30 اوم يتبدل الخرج ويكون واحد ... وقد اعطاني مهندسي الغالي "" ماجد عباس دائره بستخدام "" LM 311P "" ولكن لم افلح في تنفيذها لا اعلم السبب وربما يوجد خطأ .. واكيد الخطأ من جانبي .. لأني اثق في قدرات مهندسنا القدير "" ماجد عباس .. وشكرااا للجميع ارجو الإهتمام ..

اخ عبدالله ارجو ان بعمل حالتين عمليتين على الداره وان تضيف قيم الفولتيات التي حصلت عليها .
ايضا هل يعمل هدا المكبر على خمس فولت فقط...عذرا لاني لم اقرا الداتا شيت .

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى السلام عليكم ورحمه الله وبركاته .. الدائره هيكون فيها طرفين متصلين ببعضهما وقيمه المقاومه بين الطرفين بتكون "" صفر أوم "" وعند ذياده المقاومه بين الطرفين الي 30 أوم "" اريد أن تتغير حاله خرج ال "" LM311P "" ان كان الخرج يساوي صفر .. وعند ذياده المقاومه بين الطرفين الي 30 اوم يتبدل الخرج ويكون واحد ... وشكرااا للجميع ارجو الإهتمام ..

اخى المسأله بسيطة جدا
تأكد أولا أن الطرفين 6 و 8 متصلان بالموجب و الطرفين 1،4 بالأرضى لأن طرف 1 هو Emitter لخرج المقارن
و عندها قيس الطرفين 2،3
لو الموجب 2 أعلى من السالب 3 يجب أن يكون الخرج +5فولت و العكس 2 أقل من 3 يكون الخرج صفر أو 0.2 فولت كحد أقصى إلا قد تكون المتكاملة تالفة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم الباشمهندس عبد الله

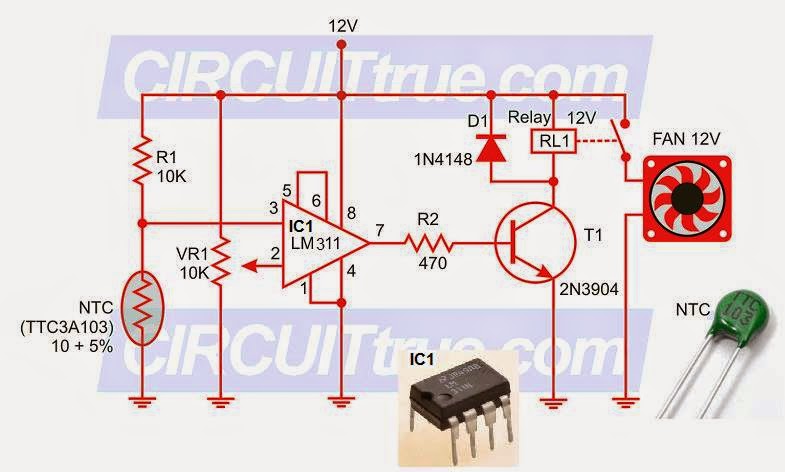

اليك دائرة بنفس المتكاملة ولكن بها بعض الاختلاف فى التوصيل .... الدائرة بسيطه حاول تنفيذها
مع ازالة الريلاى واستخدام متكاملة Nand gate

[ماجد عباس محمد]

معذرة الموقع اخطأ فخرج LM311 الطرف 7 هو مجمع مفتوح Open collector و بدون مقاومة للموجب لا يوجد خرج سوى قصر للطرف 1 أو فتح
لذا فى برنامج رسم الدوائر الخاص بى وضعت رسم الترانزيستور بداخلها للتذكرة

LM311 مقارن و ليست مكبر عمليات

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الاستاذ عبدالله

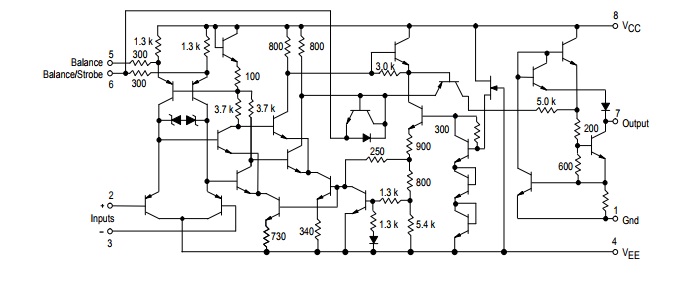

اليك رســــــم داخلى لدائرة المتكاملة LM311
