[om72]

يا سادة نتيجة الحرب في سوريا اصبحت بحاجة ماسة للتصميم دارة الكترونية لكرسي المعاق ، الفكرة .. هيكل الكرسي متوفر اما الدارات الالكترونية معطوبة لدي الآن اربع منها متوقفة عن العمل لذلك اطلب المساعدة
محرك 24 فولت قمت بتصميم دارة التحكم به للامام و للخلف لكني اواجه مشكلة في تصميم دارة السرعة التي من المفترض ان تبدأ من الصفر فولت لتنتهي ب 24 فولت مع الاخذ بعين الاعتبار حمولة المحرك الكبيرة و الحاجة الى عكس قطبية المحرك اثناء تغيير اتجاه الحركة
الموضوع مهم و قد حاولت ما استطعت و احتاج من الاخوة المهندسين في القرية المساعدة مع العلم ان تأمين القطع الالكترونية بحد ذاته معاناة كبيرة
ولكم جزيل الشكر

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

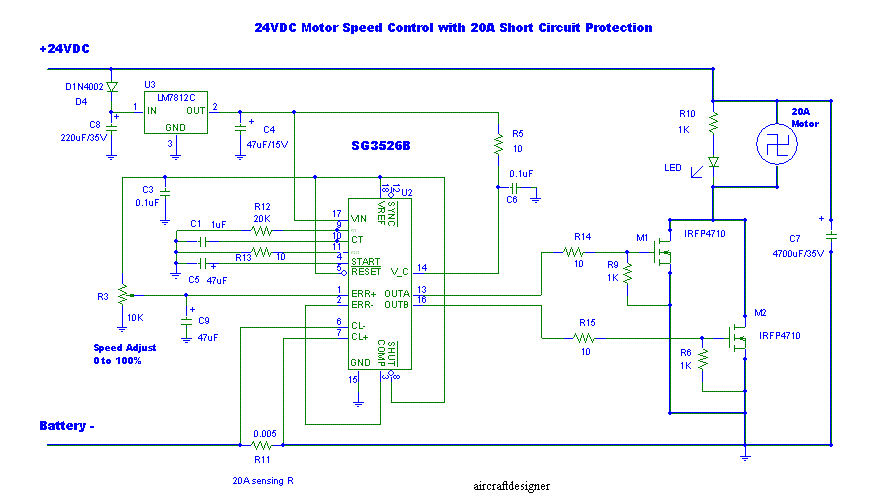

اليك اخى دائرة تستخدم متكاملة متوفرة فى مصــــر وتعمل على 24 فولت وتتحمل سحب تيار حتى 20 امبير




ارجو قد اكون قد وفقت فى تلبية طلبك

[om72]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته اخى الكريم اليك اخى دائرة تستخدم متكاملة متوفرة فى مصــــر وتعمل على 24 فولت وتتحمل سحب تيار حتى 20 امبير ارجو قد اكون قد وفقت فى تلبية طلبك

اشكرك اخي سأحاول البحث عن المتكاملة
هناك مشكلة اخرى و هي عملية انعكاس القطبية
اذ من الممكن استخدام هذه الدائرة في حال الحركة الامامية اما عند عكس الاتجاه اي الحركة للخلف فإن القطبية سوف تنعكس مما يؤدي الى تلف الدائرة
اذا كان لديك اي معلومات افندي نفع الله بك و بعلمك

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
من الممكن استخدام مفتاح ثلاثى للاوضاع لعكس حركة الموتور مع بقاء استخدام الدائرة
