السلام عليكم
عندي مشكلة في مشروع القفل بالكلمة السرية
المشروع يعمل عادي في المحاكاة على بروتيوس وهو مبرمج بلغة الميكروسي
يحتوي على ميكروكونترولر و لوحة مفاتيح 3*4 و شاشة 16*2
ولكن لما جسدته على الواقع في لوحات الإختبار الشابة تعمل ولكن عند ربط لوحة المفاتيح يكتب الكلمة السرية لوحده عشوائيا
من فضلكم ساعدوني في إيجاد حل لأني سأتخرج به هذا المشروع

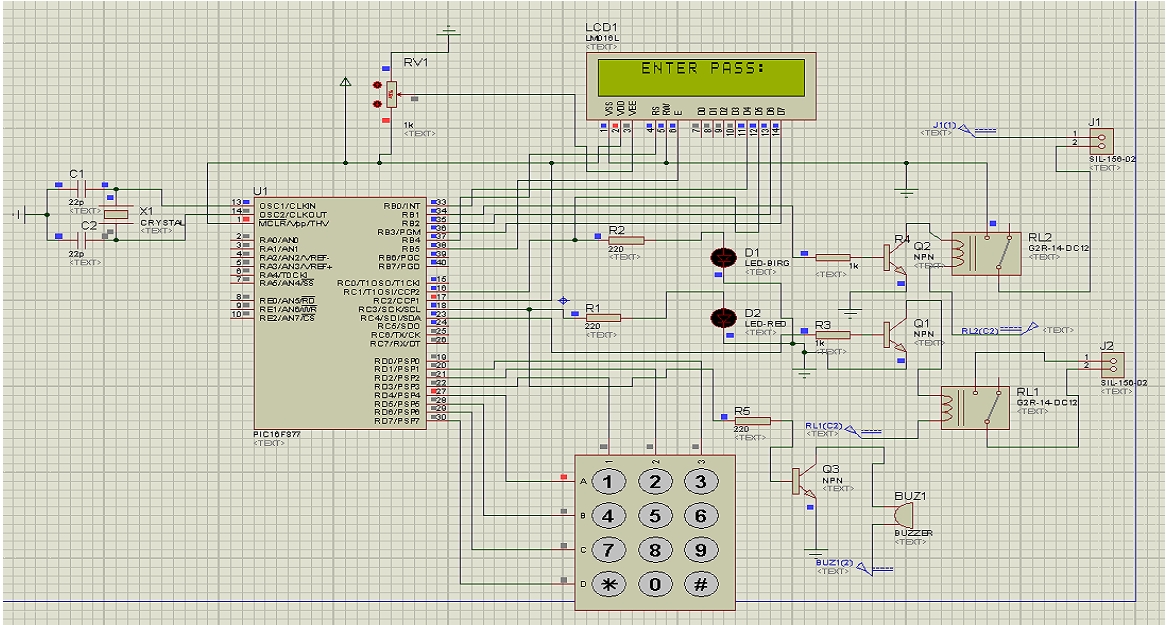

هذه صورة المشروع

[ماجد عباس محمد]

هناك خطأ فى الدائرة
منفذ D أو Portd به أربعة الأطراف موصفة كدخول و اربعة كخروج
الأطراف الدخول يجب أن توصل كل منها بمقاومة 10 ك بالأرض و ذلك لجعله صفرا حال عدم الضغط على أى زر
ستقول بروتس يعمل محاكاة صحيحة سأقول لك هكذا بروتس لا يمثل المداخل تمثيلا دقيقا و يصحح الأخطاء التى لا يصححها الواقع

[Deejay48]

بارك الله فيك على الرد
انا استعمل فقط 7 منافذ
ممكن كيف اعرف وينهم منافذ الدخول و منافذ الخروج و؟

[محمد إلياس]

في بعض لغات البرمجة المبرمج هو من يحدد أطراف الدخول وأطراف الخروج الخاصة بالكيباد .
في الميكروسي يمكنك اختيار أي منفذ مناسب لكن التوصيل محسوم مسبقا .
وطريقة التوصيل محددة وموضحة في المساعد المرفق بالكومبيلر:


لاحظ أن :
-البداية من الطرف RD0 وليس كما في دائرتك.
-دائرة الربط تعمل بكيباد 4*4
لكن بما أنك تستخدم كيباد 4*3 فإن الطرف الشاغر هو RD3 .
ممكن تعتبر الطرف الشاغر RD3 كدخل وتوصله بمقاومة 10 كيلو مع الارضي هو أيضا من باب الاحتياط.

[Deejay48]

السلام عليكم
اتبعت ما قلت لي واتبعت ترتيب الذي موجود في ميكروسي ولكن تغيرت الأزرار في الماحاكة البروتيوس
ممكن ابعث لك الكود والمحاكاة في الخاص لترى ؟؟؟

[محمد إلياس]

ممكن طبعا أخي لا مشكل.
لكن قبل ذلك جرب كيباد تصممه في برتوس بواسطة أزرار عادية اسمها Button

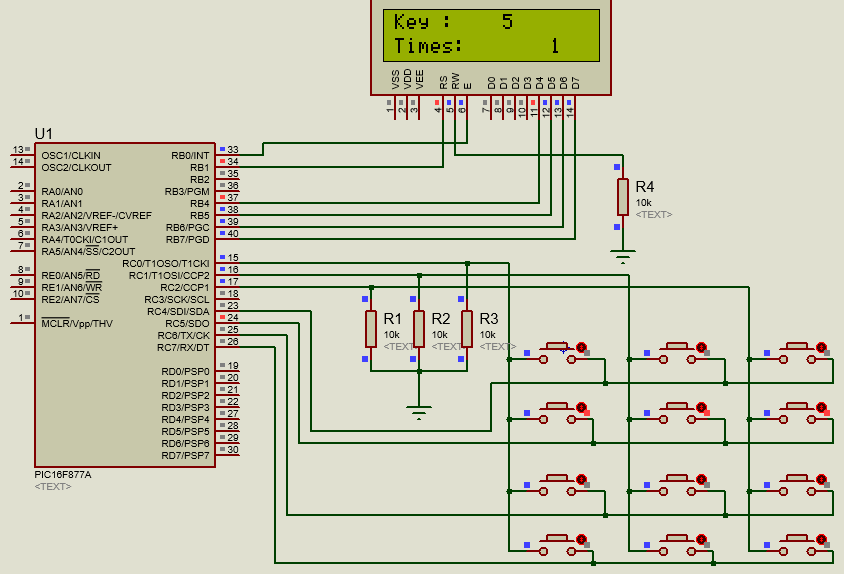

كهذا المثال (الكيباد على Portc لكن نفس المبدأ على Portd ) :


أخذت المثال من هذا الموقع:
https://electrosome.com/matrix-keypa...ikroc-library/
دائرة مشروعهم:

مشروعهم:
https://electrosome.com/wp-content/u...oC-Library.zip
ستلاحظ أنهم في دائرة المحاكاة على بروتوس لم يضعوا مقاومات الدخول
ببساطة لأن كيباد بروتوس لم يقبلها.
هو يحبها على الخروج !
هذه إحدى غرائب بروتوس كما قال عنه الأستاذ ماجد ذات مرة ..

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة Deejay48 بارك الله فيك على الرد انا استعمل فقط 7 منافذ ممكن كيف اعرف وينهم منافذ الدخول و منافذ الخروج و؟

لقد قدم الأخ الفاضل محمد الشرح الوافى
فقط أريد توضيح أمر أن الميكرو به من 1 إلى 5 منافذ فقط و كل منفذ به من ثلاثة إلى ثمانية أطراف
Port هو منفذ متعدد الأطراف

[Deejay48]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد لقد قدم الأخ الفاضل محمد الشرح الوافى فقط أريد توضيح أمر أن الميكرو به من 1 إلى 5 منافذ فقط و كل منفذ به من ثلاثة إلى ثمانية أطراف Port هو منفذ متعدد الأطراف

أعتذر المنافذ قصدت الأطراف يعني أستخدم 7 أطراف من المنفذ D
