ha المساعدة في تصميم فقاسة Twitter FaceBook Google+



بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاتة




في البداية اتوجه بالشكر لجميع القائمين علي هذا الصرح العظيم من مشرفين ومهندسين واعضاء لما يقدمونه من جهود في سبيل تسهيل وتيسير الامور امام الاعضاء والزوار . وما وجدته هنا من روح تعاون واخوه شجعني علي القيام بفتح الموضوع لاخذ المشورة والنصح منكم .
ثم بعد
أن شاء الله انا بصدد تصميم فقاسة مستخدم ثلاجة قديمه ولكن اريد الادوادت المستخدمه من
ترومستات وسخان ومراوح و تايمر وموتور

  1. اريد الاماكن القريبه من مدينة ( طنطا - مصر ) وكم الاسعار؟

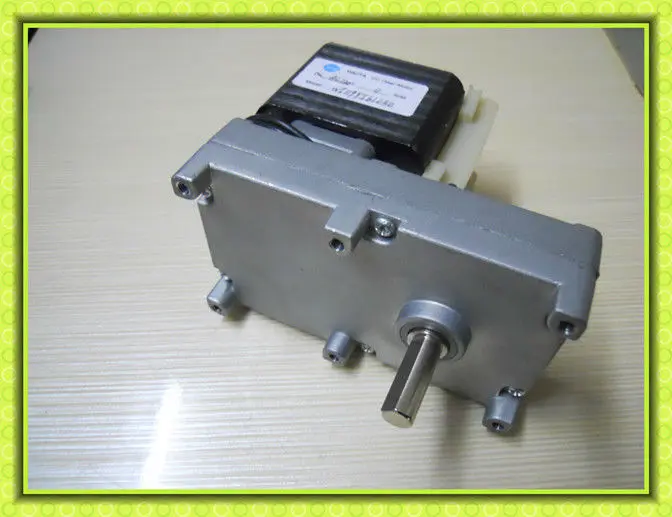

  2. أنا امتلك اكثر من موتور بهذا الشكل وان شاء الله سيتم استخدامه في عملية التقليب الاوتوماتيكي ولكن اريد نصيحه هل يتم ربط هذه النوعيه بتايمر ويتم برمجة التايمر ليعمل كل 3 ساعات لمدة 3 دقائق او انها لا تصلح بالمره؟
    صورة للموتور(https://sc01.alicdn.com/kf/HTB1Bj_UJ...rill-motor.jpg)

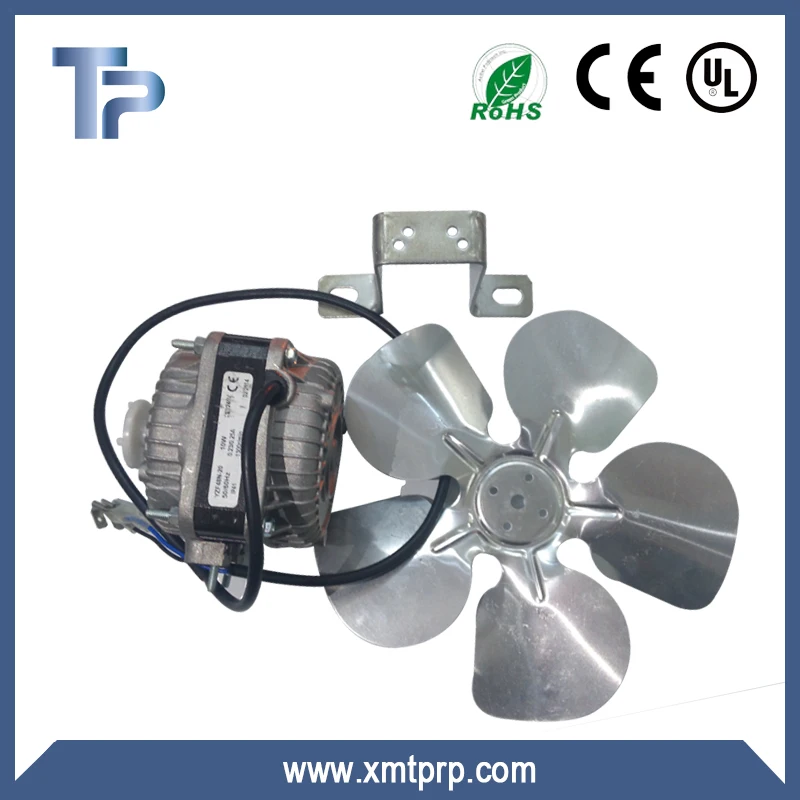

  3. أيضاً امتلك مروحة وكانت تستخدم لتبريد ماتور الثلاجة هل واحده منها تكفي لتوزيع الحرارة داخل الفقاسه او يتم استخدام اثنين افضل
    صورة للمروحة (https://sc02.alicdn.com/kf/HTB1stOuP...ator-motor.jpg)
  4. ايهم افضل في الاستخدام ترومستات من نوع EliWell IC915 او النوع الاخر ترموستات DIXELL وايهم متوفر في مصر أو هناك انواع اخري افضل وانسب للاستخدم ؟
    أن شاء الله آملي في الله ثم بعد ذلك فيكم ان يتم انجاز هذا العمل علي اكمل وجه كما يحبه الله ورسوله



احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً s.sultan, ali almrabt ( شكر العضو على هذه المشاركة )
اعجاب ali almrabt ( أعجبته المشاركة )
اعلانات

hafs
:: مهندس جيد ::
تاريخ التسجيل: Nov 2014
المشاركات: 232
نشاط [ hafs ]
قوة السمعة:0
قديم 04-12-2017, 04:37 PM المشاركة 2
افتراضي يسير ان شاء الله


بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاتة




في البداية اتوجه بالشكر لجميع القائمين علي هذا الصرح العظيم من مشرفين ومهندسين واعضاء لما يقدمونه من جهود في سبيل تسهيل وتيسير الامور امام الاعضاء والزوار . وما وجدته هنا من روح تعاون واخوه شجعني علي القيام بفتح الموضوع لاخذ المشورة والنصح منكم .
ثم بعد
أن شاء الله انا بصدد تصميم فقاسة مستخدم ثلاجة قديمه ولكن اريد الادوادت المستخدمه من
ترومستات وسخان ومراوح و تايمر وموتور

  1. اريد الاماكن القريبه من مدينة ( طنطا - مصر ) وكم الاسعار؟
  2. أنا امتلك اكثر من موتور بهذا الشكل وان شاء الله سيتم استخدامه في عملية التقليب الاوتوماتيكي ولكن اريد نصيحه هل يتم ربط هذه النوعيه بتايمر ويتم برمجة التايمر ليعمل كل 3 ساعات لمدة 3 دقائق او انها لا تصلح بالمره؟
    صورة للموتور(https://sc01.alicdn.com/kf/HTB1Bj_UJ...rill-motor.jpg)
  3. أيضاً امتلك مروحة وكانت تستخدم لتبريد ماتور الثلاجة هل واحده منها تكفي لتوزيع الحرارة داخل الفقاسه او يتم استخدام اثنين افضل
    صورة للمروحة (https://sc02.alicdn.com/kf/HTB1stOuP...ator-motor.jpg)
  4. ايهم افضل في الاستخدام ترومستات من نوع EliWell IC915 او النوع الاخر ترموستات DIXELL وايهم متوفر في مصر أو هناك انواع اخري افضل وانسب للاستخدم ؟
    أن شاء الله آملي في الله ثم بعد ذلك فيكم ان يتم انجاز هذا العمل علي اكمل وجه كما يحبه الله ورسوله



بسم الله الرحمن الرحيم

منور a7medbadawi

1_ اماكن بيع المكونات __القاهرة_رمسيس_شارع الجمهورية _نجيب الريحانى

2_ الموتور فى الصورة رائع جدا لعملية التقليب (هو موتور شواية لكن على اكبر)طبعا هتراعى قوة الحمل فى عدد ادارج البيض .... وبالمصرى(هات واحد من الشوية الى عندك...ههههه)

3_المروحة كام واط... ولازم تذكر ابعاد الثلاجة ...

4_ اما عن الترومستات.... حضرتك ذكرت رقم موديل EliWell ولم تذكر رقم موديل DIXELL
عموما الاثنيين ايطالى ويعملون بكفاءة
لكن الترومستات EliWell IC915 راائع جدا كونه فيه ريلاى... لو زادت السخونة عن الدرجة المحددة يشتغل الريلية الاخر ليعمل على مروحة ثانوية لطرد الهواء الزائد.. وهى بتعمل دلوقتى 750 جنيه مصرى

...اما عن بدن الثلاجة.. ممكن تستخدم بدن اخر و عدد ادراج بيض اكتر.. واعتقد فالعزل لاتصلح وان شاء الله يفيدك باقى السادة الاعضاء

وان شاء الله بالتوفيق

احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 2 اعجاب
شكراً s.sultan, ali almrabt ( شكر العضو على هذه المشاركة )
اعجاب s.sultan, ali almrabt ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


a7medbadawi
:: مهندس ::
تاريخ التسجيل: Dec 2017
المشاركات: 8
نشاط [ a7medbadawi ]
قوة السمعة:0
قديم 04-12-2017, 05:53 PM المشاركة 3
افتراضي


بسم الله الرحمن الرحيم

منور a7medbadawi
النور نورك انت والاعضاء ههه
1_ اماكن بيع المكونات __القاهرة_رمسيس_شارع الجمهورية _نجيب الريحانى

2_ الموتور فى الصورة رائع جدا لعملية التقليب (هو موتور شواية لكن على اكبر)طبعا هتراعى قوة الحمل فى عدد ادارج البيض .... وبالمصرى(هات واحد من الشوية الى عندك...ههههه)

طيب في رائيك هل يتم ربطه بتايمر من اي نوع وياريت لو ترشح لي نوع انت تعرفه جيداً
3_المروحة كام واط... ولازم تذكر ابعاد الثلاجة ...
المروحه 10w والابعاد من الداخل تقريباً 60*50
4_ اما عن الترومستات.... حضرتك ذكرت رقم موديل EliWell ولم تذكر رقم موديل DIXELL
عموما الاثنيين ايطالى ويعملون بكفاءة
لكن الترومستات EliWell IC915 راائع جدا كونه فيه ريلاى... لو زادت السخونة عن الدرجة المحددة يشتغل الريلية الاخر ليعمل على مروحة ثانوية لطرد الهواء الزائد.. وهى بتعمل دلوقتى 750 جنيه مصرى
انا فقط ذكر هذه الانواع بسبب انتشارها في المنتدي ولا اعلم مدي جودتها لو انت عندك علم بواحده جودته كويسه ياريت لو تذكرها
...اما عن بدن الثلاجة.. ممكن تستخدم بدن اخر و عدد ادراج بيض اكتر.. واعتقد فالعزل لاتصلح وان شاء الله يفيدك باقى السادة الاعضاء
ما عندي مشكله اقدر استخدم الواح صاج او فايبر جلاس ويتم عزلها حراري من الداخل
لكن انت تقصد انت الثلاثجة لا تصلح او ماذا تقصد بانها غير جيده في العزل

وان شاء الله بالتوفيق..
امين يارب العالمين

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً ali almrabt ( شكر العضو على هذه المشاركة )
اعجاب ali almrabt ( أعجبته المشاركة )

الصورة الرمزية ali almrabt
ali almrabt
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2017
الدولة: ليبيا
المشاركات: 52
نشاط [ ali almrabt ]
قوة السمعة:0
قديم 04-12-2017, 06:30 PM المشاركة 4
افتراضي السلام عليكم


السلام عليكم ورحمة الله وبركاته
الله يعاون ,, لو كانت الابعاد في ثلاجتك نفس الابعاد في ثلاجتي عندها يمكنني مساعدتك في حوالي كل مايخص البدن ,,
الابعاد واضحات في الصورة

بالتوفيق


a7medbadawi
:: مهندس ::
تاريخ التسجيل: Dec 2017
المشاركات: 8
نشاط [ a7medbadawi ]
قوة السمعة:0
قديم 05-12-2017, 12:29 PM المشاركة 5
افتراضي


السلام عليكم ورحمة الله وبركاته
الله يعاون ,, لو كانت الابعاد في ثلاجتك نفس الابعاد في ثلاجتي عندها يمكنني مساعدتك في حوالي كل مايخص البدن ,,
الابعاد واضحات في الصورة

بالتوفيق
تقدر تعطيني المباديء اللي امشي عليها ما راح تفرق من كام سم


الصورة الرمزية ali almrabt
ali almrabt
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2017
الدولة: ليبيا
المشاركات: 52
نشاط [ ali almrabt ]
قوة السمعة:0
قديم 05-12-2017, 05:37 PM المشاركة 6
افتراضي السلام عليكم


السلام عليكم ورحمة الله وبركاته
هدا الرابط الاول في بدايت تصميمي للفقاسة وأهم موضوع ليك :
https://www.qariya.info/vb/showthread.php?t=206920

وهدا الرابط الثاني لصنع المؤقت ياريت تنجح معاك الفكرة لانه لحد الان واجهة مشكلة كبيرة وان شاء الله تنحل أوممكن انك تشتري تايمر جاهز أفضل :
https://www.qariya.info/vb/showthrea...=208221&page=3

الرابط الثالث لطريقة تركيب المحرك:
https://www.qariya.info/vb/showthread.php?t=213101

وأي استفسار تفضل.

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب
شكراً s.sultan ( شكر العضو على هذه المشاركة )

a7medbadawi
:: مهندس ::
تاريخ التسجيل: Dec 2017
المشاركات: 8
نشاط [ a7medbadawi ]
قوة السمعة:0
قديم 06-12-2017, 12:21 PM المشاركة 7
افتراضي


السلام عليكم ورحمة الله وبركاته
هدا الرابط الاول في بدايت تصميمي للفقاسة وأهم موضوع ليك :
https://www.qariya.info/vb/showthread.php?t=206920

وهدا الرابط الثاني لصنع المؤقت ياريت تنجح معاك الفكرة لانه لحد الان واجهة مشكلة كبيرة وان شاء الله تنحل أوممكن انك تشتري تايمر جاهز أفضل :
https://www.qariya.info/vb/showthrea...=208221&page=3

الرابط الثالث لطريقة تركيب المحرك:
https://www.qariya.info/vb/showthread.php?t=213101

وأي استفسار تفضل.

جزاك الله خيراً استاذ علي
والحقيقة استفادت كثير من الروابط التي قمت بوضعها

ولكن بعد حساب التكلفة الاجمالية وعدد البيض الذي سيتم وضعه بحد اقصي لن يتعدي 400 بيضه داخل الثلاجة
والتكلفة الاجماليه ستكون مرتفعه
في الحقيقة افكر في الاستغناء عن البدن واستبداله بتصميم يسمح لي بحد ادني 1000 بيضة

فاذا عندك خلفية عن التصميمات والحسابات اتمني ان لا تبخل لا انت ولا الاعضاء بالتوجيه والنصح والارشاد

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً ali almrabt ( شكر العضو على هذه المشاركة )
اعجاب ali almrabt ( أعجبته المشاركة )

الصورة الرمزية ali almrabt
ali almrabt
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2017
الدولة: ليبيا
المشاركات: 52
نشاط [ ali almrabt ]
قوة السمعة:0
قديم 06-12-2017, 04:15 PM المشاركة 8
افتراضي


فيك تبارك الله ولو
في الحقيقة اني أيصاً كنت متوقع انها راح ترفع حوالي 400 بيضة ولاكن في الواقع استغليت الكثير من المساحة وطلع عندي 6 أطباق كل طبق يحمل حوالي 96 بيضة يعني 96*6 =576 بيضة .
وانت كمان تقدر تعملها فقط شد حيلك وتوكل على الله.

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً s.sultan ( شكر العضو على هذه المشاركة )
اعجاب s.sultan ( أعجبته المشاركة )
