قديم 17-09-2007, 12:31 PM المشاركة 1
ha تركيب شاسية شاشة بدل من التالف Twitter FaceBook Google+



بسم الله الرحمن الرحيم
يا سادة عندى شاشة 17 بوصة الشاسيه الخاص بها تالف ولا يمكن اصلاحه فغيرته بشاسيه أخر واشتغل والحمد لله ولكن الشاسيه اللى اشتغل جاى من غير زراير (برسات) والشاسيه عليه سوكت مكون من اربع اطراف هو الخاص بالبرسات أطرافه كالأتى
الطرف الأول -----> A
الطرف الثانى -----> B
الطرف الثالث -----> ENTER KEY
الطرف الرابع -----> GND
الرجاء توضيح كيفية عمل هذا السوكت وأطرافه و توصيل هذا السوكت بالبرسات
لأنى ان شاء الله هركب برسات جديده لهذا الشاسيه واثبتها فى وجهة الشاشة
ولو ممكن التوضيح بالرسم (أى رسم حتى لو كروكى )
وآسف على الإطالة وشكرا

اعلانات

kdsea2000
:: مهندس ::
تاريخ التسجيل: Jul 2006
المشاركات: 18
نشاط [ kdsea2000 ]
قوة السمعة:0
قديم 18-09-2007, 12:23 AM المشاركة 2
افتراضي


اخى العزيز اقطع الجزء الخاص بالكنترول فى البوردة القديمة وقم بالتوصيل كل اتنين طرف ببعض بسلك بس

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية hany_national
hany_national
:: هانى النجار مشرف ورشة التلفزيون والفضائيات ::
تاريخ التسجيل: Jan 2006
الدولة: Egypt.Alexzandria
المشاركات: 7,895
نشاط [ hany_national ]
قوة السمعة:373
قديم 18-09-2007, 12:27 AM المشاركة 3
افتراضي


بسم الله الرحمن الرحيم

يا سادة عندى شاشة 17 بوصة الشاسيه الخاص بها تالف ولا يمكن اصلاحه فغيرته بشاسيه أخر واشتغل والحمد لله ولكن الشاسيه اللى اشتغل جاى من غير زراير (برسات) والشاسيه عليه سوكت مكون من اربع اطراف هو الخاص بالبرسات أطرافه كالأتى
الطرف الأول -----> A
الطرف الثانى -----> B
الطرف الثالث -----> ENTER KEY
الطرف الرابع -----> GND
الرجاء توضيح كيفية عمل هذا السوكت وأطرافه و توصيل هذا السوكت بالبرسات
لأنى ان شاء الله هركب برسات جديده لهذا الشاسيه واثبتها فى وجهة الشاشة
ولو ممكن التوضيح بالرسم (أى رسم حتى لو كروكى )
وآسف على الإطالة وشكرا
هل هذا شاسية مانيتور كمبيوتر

اللهم انتصر لنا انتصارك لأحبابك على أعدائك اللهم لا تمكن الأعداء فينا ولا تسلطهم علينا بذنوبنا ..

gmal787
:: مهندس جيد ::
تاريخ التسجيل: Nov 2006
المشاركات: 293
نشاط [ gmal787 ]
قوة السمعة:0
قديم 18-09-2007, 12:34 AM المشاركة 4
افتراضي


هل هذا شاسية مانيتور كمبيوتر
نعم هو كذلك


samer22
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2007
المشاركات: 754
نشاط [ samer22 ]
قوة السمعة:96
قديم 18-09-2007, 06:56 AM المشاركة 5
افتراضي


أرجو أن تذكر نوع الشاسي الذي استخدمته


gmal787
:: مهندس جيد ::
تاريخ التسجيل: Nov 2006
المشاركات: 293
نشاط [ gmal787 ]
قوة السمعة:0
قديم 18-09-2007, 04:52 PM المشاركة 6
افتراضي


أرجو أن تذكر نوع الشاسي الذي استخدمته
الشاسيه مكتوب عليه ev700


gmal787
:: مهندس جيد ::
تاريخ التسجيل: Nov 2006
المشاركات: 293
نشاط [ gmal787 ]
قوة السمعة:0
قديم 18-09-2007, 08:20 PM المشاركة 7
ha


اخى العزيز اقطع الجزء الخاص بالكنترول فى البوردة القديمة وقم بالتوصيل كل اتنين طرف ببعض بسلك بس
ممكن توضح بالصور أو الرسم الكروكى أو حاجة ان أمكن


samer22
:: عضو ذهبي ::
تاريخ التسجيل: Apr 2007
المشاركات: 754
نشاط [ samer22 ]
قوة السمعة:96
قديم 19-09-2007, 01:33 PM المشاركة 8
افتراضي


أخي انها دائرة الكترونية وليس فقط مجموعة من البرسات
اذا أمكنك استخدم لوحة المفاتيح الأساسية

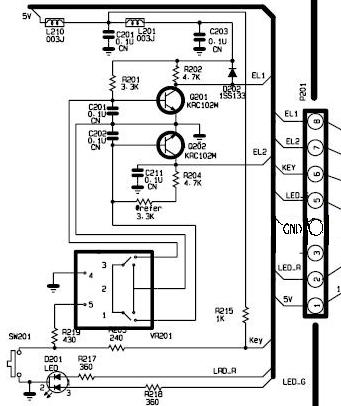

أنا لم أجد مخطط EV700 بل وجدت EV910
اليك الصورة فقد تساعدك
