سؤال حول المحول الاوتو

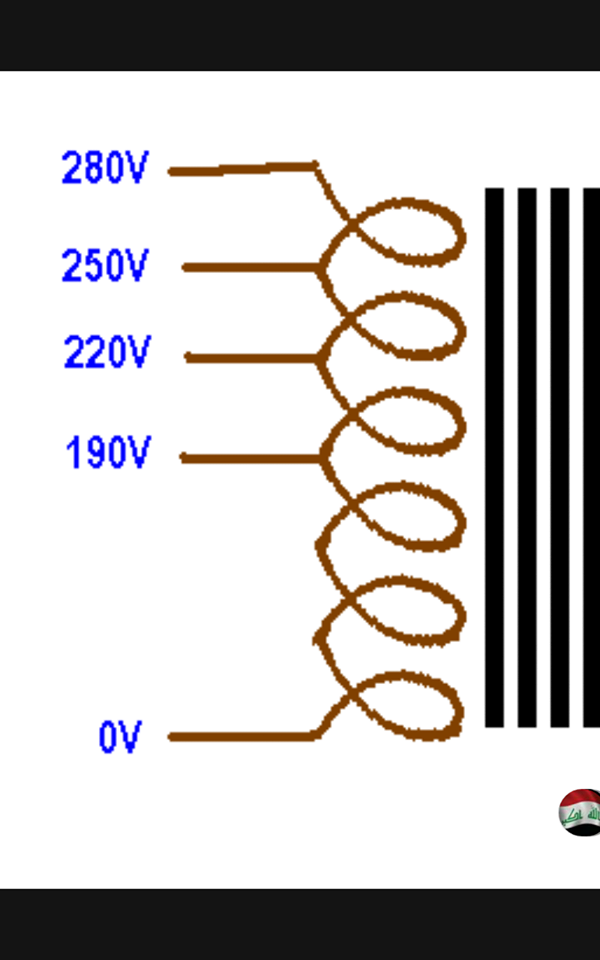

السلام عليكم ورحمة الله وبركاته ... من المعلوم ان المحول ينقسم الى ملفين ,, ملف بدائي يكون مسؤول عن توليد الفيض المغناطيسي وملف ثانوي يكون حسب ماهو مطلوب من تيار وجهد ولما كان هنالك علاقة بين الملف البدائي والملف الثانوي من حيث تيار الملفين وضرورة تناسب حجم السلك في الملف البدائي مع وات الملف الثانوي حيث ان حجم السلك للملف البدائي هو خاصل قسمة وات الملف الثانوي على جهد الملف البدائي والناتج هو التيار المطلوب توفره للملف البدائي ,, هذا بالنسبة للمحول ذو الملفين المنفصلين ,, ولكن مع المحول الاوتو يختلف الامر ,, حيث ان الملف البدائي غير ثابت ,, السؤال كيف ؟؟؟ للنظر للصوره ادناه هذه الصوره هي لمحول رافع من اربع ملفات ,, 0-190 190-220 220-250 250-280 السؤال هنا ,,, طالما ان الملف البدائي متغير حسب حالة الكهرباء العمومية , هنا كيف نحدد حجم السلك للملف البدائي ؟؟؟ لنفرض ان الجهد الداخل كان 140VAC هنا سيكون الادخال على الملف 190 والاخراج على الملف 280 حيث 206=140*280/190 هنا الملف البدائي هو 0-190 لكن اذا تغير الجهد الداخل , مثلا اصبح 200V هنا سيكون الاخال على الملف 220 والاخراج على الملف 250 حيث 227=200*250/220 اي ان الملف البدائي تغير , فبعد ما كان 0-190 اصبح 0-220 هنا كيف يتم اعتماد حجم السلك للملف البدائي ؟؟ هل يكون ثابت لل 0-190 ؟ ام كيف ؟؟؟ عذرا للأطالة ,واتمنى ان اكون قد اوصلت فكرة السؤال |
