طلب من الخبراء فى الفلتر

[gh-b]

لوسمحتم هل يمكن ان تشرحوا لي ما كل هذا الكلام في الرابط التالي

https://www.youtube.com/watch?v=-EHRFrDujhc

انا صممت هذا الفلتر من قبل و لم احتاج الى قوانين معقدة بهذا الشكل
هل يمكن ان تشرحوا لي فائدة هذه القوانين في تصميم الفلاتر

[ماجد عباس محمد]

اى فلتر قمت بتصميمه؟

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

اى فلتر قمت بتصميمه؟

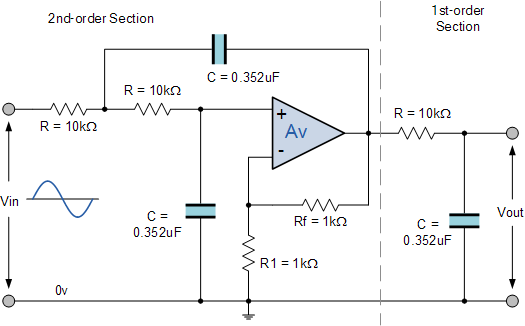

فلتر butterworth نوع lpf درجة تالتة



و كل الي لزمني هو القوانين العادية لحساب Fc و المقاومات و المكثفات

[ماجد عباس محمد]

هناك طريقان لمعالجة مواضيع الفلتر
الأولى لنا أصحاب الإلكترونيات حيث لا يسهل عمل فلتر أعلى من 3 درجات و بالتأكيد واجهت هذه المشكلة فى تصميمك فلكى تحصل على 3 مقاومات 10 ك متماثلة ستحتاج آفو دقيق و تقيس من مجموعة مقاومات (ذات التفاوت 5%) للحصول على ما تريد أما التردد فالمكثفات المتاحة 0.33 أو 0.36 لو محظوظ و إلآ ستكون 0.47 و كلها بنسبة تفاوت 10% لذلك يكفينا الحساب كما فعلت انت بالضبط

أما الطريقة الثانية حيث تحسب القيم العامة و درجة الفلتر كمتغير فى المعادلة "n" و تحسب لأى درجة من الفلاتر فهذه تجد تطبيقاتها عادة فى مجالات أخرى مثل الصوتيات و الميكرو ويف فأنت تعلم أن درجة المرشح هى بعدد العناصر الفاعلة فى الدائرة و قد تكون مكثفات أو ملفات أو كلاهما معا و هذه تصمم فى هذه المجالات من اشكال فمثلا فى الميكرو ويف أطوال محددة من التراك أو تغيير فى شكله يضيف حث أو سعة بحسب هذا التغيير و مكانه من طول الموجة يحدد قيمته لذا بتكرار هذا الشكل يمكنك تكرار المكثف أو الملف بدقة عالية لأنها دقة رسم فقط لذا هذه المعادلات ضرورة هناك

[gh-b]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هناك طريقان لمعالجة مواضيع الفلتر
الأولى لنا أصحاب الإلكترونيات حيث لا يسهل عمل فلتر أعلى من 3 درجات و بالتأكيد واجهت هذه المشكلة فى تصميمك فلكى تحصل على 3 مقاومات 10 ك متماثلة ستحتاج آفو دقيق و تقيس من مجموعة مقاومات (ذات التفاوت 5%) للحصول على ما تريد أما التردد فالمكثفات المتاحة 0.33 أو 0.36 لو محظوظ و إلآ ستكون 0.47 و كلها بنسبة تفاوت 10% لذلك يكفينا الحساب كما فعلت انت بالضبط

أما الطريقة الثانية حيث تحسب القيم العامة و درجة الفلتر كمتغير فى المعادلة "n" و تحسب لأى درجة من الفلاتر فهذه تجد تطبيقاتها عادة فى مجالات أخرى مثل الصوتيات و الميكرو ويف فأنت تعلم أن درجة المرشح هى بعدد العناصر الفاعلة فى الدائرة و قد تكون مكثفات أو ملفات أو كلاهما معا و هذه تصمم فى هذه المجالات من اشكال فمثلا فى الميكرو ويف أطوال محددة من التراك أو تغيير فى شكله يضيف حث أو سعة بحسب هذا التغيير و مكانه من طول الموجة يحدد قيمته لذا بتكرار هذا الشكل يمكنك تكرار المكثف أو الملف بدقة عالية لأنها دقة رسم فقط لذا هذه المعادلات ضرورة هناك

فهمت قصدك اذن هي مهمة فقط لرسم الاستجابة الترددية
