قديم 08-09-2017, 01:48 AM المشاركة 1
افتراضي معرفة قدرة المحرك المجهول أقل من (9 KW) Twitter FaceBook Google+



يصادف فى بعض المحركات ان تكون بدون لافتة بيانات
ويوجد جدول لتحيد القدرة المجهولة فى حدود 9 كيلو وات
وذلك بمعرفة طول حديد العضو الدائر وقطرة بالسنتيميتر
يمكنك تحديد قدرة المحرك مجهول القدرة من طول الروتر وقطر الروتر
بضرب طول الروتر فى قطر الروتر بالسنتيمتر والبحث فى الجدول المرفق
عن ما يقابل الناتج فى قطبية المحرك المراد البحث عن قدرته .
اذا كان الموتور صناعة قديمة نأخذ الخط الاول .
واذا كان صناعة حديثة نأخذ الخط الثانى .
[IMG]
[/IMG]

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً basel.saleh999 ( شكر العضو على هذه المشاركة )
اعجاب basel.saleh999 ( أعجبته المشاركة )
اعلانات

الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,157
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 08-09-2017, 03:16 AM المشاركة 2
افتراضي


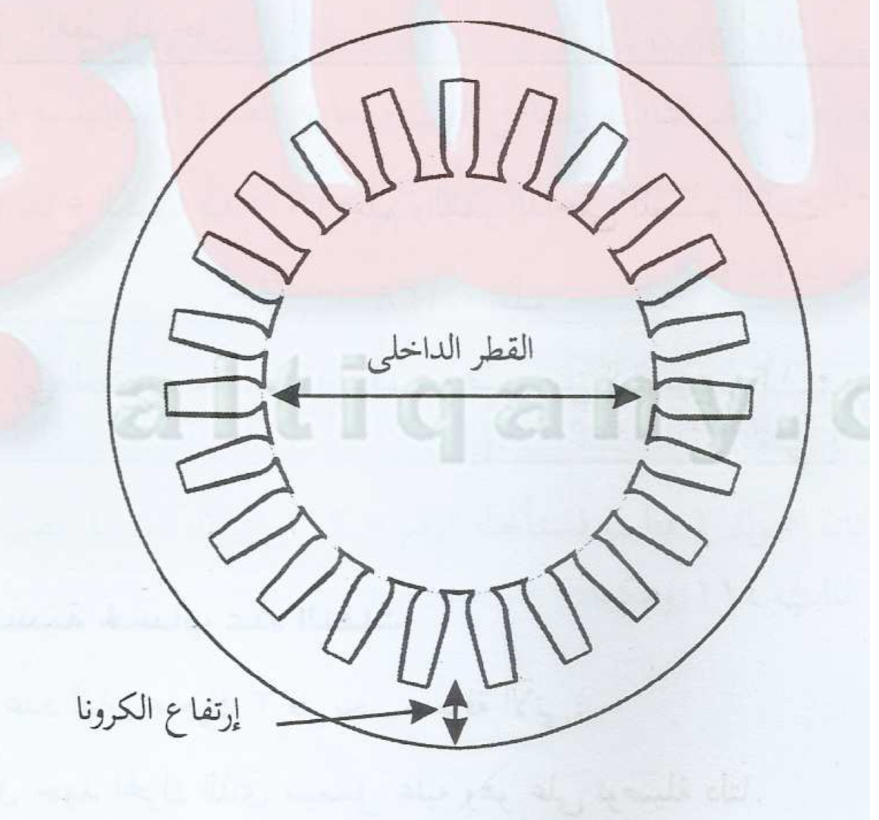

لتحديد عدد الاقطاب :
[IMG][/IMG]

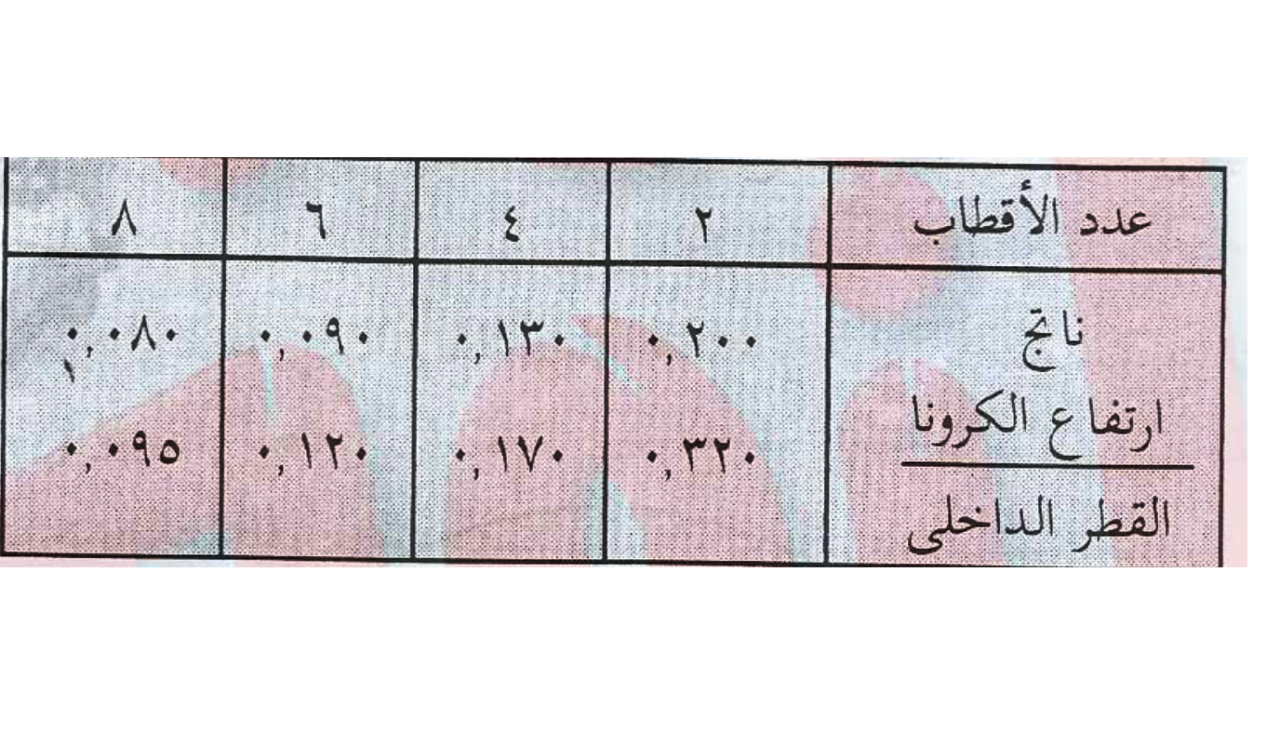

نقوم بقسمة ارتفاع الكرونة على القطر الداخلى والناتج نبحث عنه فى الجدول التالى .
[IMG][/IMG]
مثال :
اذا كانت كرونة محرك 18مم وقطر المحرك الداخلى 130 مم
يكون الناتج = 18/130 = 0.138 مم وبالبحث فى الجدول نجد ان
0.138 تقع بين 0.130 و 0.170 الخاصة بالقطب 4 اذا المحرك
اربعة أقطاب وهكذا .

احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب
شكراً basel.saleh999 ( شكر العضو على هذه المشاركة )
اعجاب basel.saleh999 ( أعجبته المشاركة )
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


عمروعمرو
:: مهندس متميز ::
تاريخ التسجيل: Jan 2016
الدولة: مصر
المشاركات: 1,098
نشاط [ عمروعمرو ]
قوة السمعة:0
قديم 08-09-2017, 06:28 PM المشاركة 3
افتراضي


[QUOTE=Ahmed Elbhiry;1113710]لتحديد عدد الاقطاب :
[IMG][/IMG]
نقوم بقسمة ارتفاع الكرونة على القطر الداخلى والناتج نبحث عنه فى الجدول التالى .
[IMG][/IMG]
مثال :
اذا كانت كرونة محرك 18مم وقطر المحرك الداخلى 130 مم
يكون الناتج = 18/130 = 0.138 مم وبالبحث فى الجدول نجد ان
0.138 تقع بين 0.130 و 0.170 الخاصة بالقطب 4 اذا المحرك
اربعة أقطاب وهكذا .[/QUOTE

تعيش يا باشا، جربتها علي موتور مروحة عندي:
الكرونة / القطر الداخلي = ٧ / ٤٤ = ٠.١٥٩
مظبوط ٤ اقطاب.
سؤال : لو ان الستيتر مربع زي اغلب مواتير المراوح اظن نقيس من اقرب مجري لحرف الستيتر صح؟

بالنسبة للروتور نقيس الطول اللي فيه الشرايح بس ولا الطول كله



طبعا بالنسبة لجدول القدرة اظن الخط اللي تحت هو الموتور حديث الصنع حيث ان حجمه اصغر
وربنا يخليك


الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,157
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 08-09-2017, 08:16 PM المشاركة 4
افتراضي


تعيش يا باشا، جربتها علي موتور مروحة عندي:
الكرونة / القطر الداخلي = ٧ / ٤٤ = ٠.١٥٩
مظبوط ٤ اقطاب.
اعزك الله أخى عمرو
سؤال : لو ان الستيتر مربع زي اغلب مواتير المراوح اظن نقيس من اقرب مجري لحرف الستيتر صح؟
نعم القياس لأقل طول كرونة لان الزيادة لتثبيت الغطاء
بالنسبة للروتور نقيس الطول اللي فيه الشرايح بس ولا الطول كله
نعم طول الشرائح فقط (حديد الصلب السيلكونة فقط)
طبعا بالنسبة لجدول القدرة اظن الخط اللي تحت هو الموتور حديث الصنع حيث ان حجمه اصغر
وربنا يخليك
نعم الخط الاعلى للقديم والأسفل للحديث
