[بومدين ادهم]

السلا عليكم

اود تعلم مهنة لف المحركات .. الا انني لدي بعض الاسئلة وهي تمثل تحد لي وارجو من اهل الخبرة الافادةة والايضاح علما انني مهتم بالمحركات المنزلية احادي الطور واريد البدء منها

لو قمت بفتح محرك ( مضخة الماء مثلا ) لوجدت العديد من الاسلاك .. بدءا كيف افرق بين ملفات التشغيل وملفات التقويم ؟
سؤال ثاني .. هناك قانون يستخرج عدد اللفات .. لكن هل يوجد قانون دقيق اعرف عدد ملفات التشغيل وملفات التقويم ... هل توجد قوانين محددة استطيع ان اسير عليها ام ان الامر مرتبط بالخبرة .. يعني ابدء بعد الملفات !

سؤال اخر لو وجدت ان ملفات التشغيل قد وضعت على الزوايا صفر , 90 , 180 , 270 .. وملفات التقويم بينها وقمت بقلب امكانهما عند اعادة اللف ( اي جعلت ملفات التقويم في زوايا ملفات التشغيل وملفات التشغيل في زوايا ملفات التقويم ) هل يضر ؟

محتاج مساعدتكم لاني اريد تعلم هذه المهنة واحتاج الى قوانين اسير عليها

ارجو ان لا تبخلوا علينا بالاجابة .. بانتظاركم مشكورا .

[بومدين ادهم]

احتاج جوابكم اساتذتي .. هل من مجيب ؟

[رائد وجيه]

السلام عليكم
بالنسبه لمحركات الحثيه احادية الوجه تقسم الى ما يلي :-

1 - محركات الوجه المشطور :

وتكون فيها ملفات البدء رفيعه ( قياس قطرها بواسطة المايكرو ميتر وتقاس بوحدة الديزم ) تكون وعدد لفاتها كثيره بالتالي تكون مقاومتها على جهاز الاوم ميتر اكبر من مقاومة ملف الحركه الذي تكون اسلاكه اسمك ( قطره اكبر من قطر ملف البدء ) وعدد لفاته اقل وبذلك تكون مقاومته اقل من مقاومة ملف البدء ويوصل على التوالى مع ملفات البدء مفتاح طرد مركزي وظيفته فصل ملفات البدء ( حيث تستخدم كوسيله لبدء الدوران للمحرك ) عن ملفات الحركه واخراجها من الدائره بعد 75 % من سرعة دوران المحرك وعادة ينزل ملفات الحركه اولا بهذه المحركات

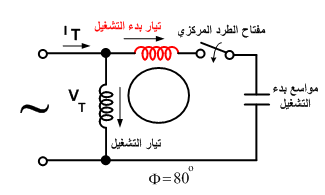

2 _ محرك ذو مكثف البدء :-

نفس ما سبق ولكن يوصل عللى التوالي مع مفتاح الطرد المركزي وملف البدء مكثف تكون قيمته لا تقل عن 40 مايكروفاراد يصل احيانا الى 300 او 400 مايكروفراد تقريبا وظيقته زياده الزاويه الكهربائيه بين ملفات البدء وملفات الحركه لاعطاء عزم بداية دوران عالي للمحرك ثم يخرج ملف البدء والمكثف ومفتاح الطرد المركزي من الدائره بعد 75 % من سرعة دورانه

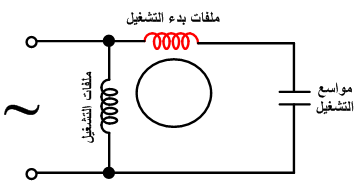

3 - محرك ذو المكثف الدائم ( غسالات . مراوح , مضخات مياه .... )

نفس المحرك الوجه المشطور بدون مفتاح طرد مركزي الا انه يحتوي على مكثف يوصل على التوالي مع ملف الحركه ويبقى بالدائره للمحافظة على عزم الدوران اثناء عمل المحرك وعادة تكون قيمته قليله اقل من 40 مايكرو فاراد ( 10 , 8 , 2 , 16 , ..... )تكون اقطار الاسلاك قريب بين ملف البدء وملف الحركه وكذلك المقاومه لان الملفات ستبقى بالدائره ولن تخرج منها .....


4 - المحرك ذو المكثف المزدوج :-





ويجمع بين المحركين 2 و3 حيث في بداية التشغيل وبعد 75% من سرعة الدوران يفصل مفتاح الطرد المركزي ويخرج المكثف البدء عالي القيمه ويبقى بالدائره الملفات مع مكقف الحركه كما هو بالنوع رقم
3

[بومدين ادهم]

شكرا جزيلا لك استاذي العزيز .. الا انني لم اقصد الحصول على هذه المعلومات .. فهذه المعلومات العامة استطعت الحصول عليها

اريد الاجابة على اسئلتي استاذي الكريم واكرر شكري لك على اهتمامك و جميل خلقك في مساعدتي . تحياتي لك ايها النشمي

[رائد وجيه]

السلام عليكم احي .
بالنسبه للسؤال الاول عن التفريق بين ملفات البدء وملفات الحركه كما ذكرت ان ملفات البدء قطرها اقل من ملفات الحركه وعادة يتم تنزيل ملفات الحركه اولا
2 - بالنسبه لعدد الملفات افضل طريقه هي عد الملفات القديمه بالمحرك وعادة تكون ملفات ملف البدء ذات القطر الاقل وعدد ملفات الاكثر بعكس ملفات الحركه التي قطرها اكبر وعدد لفاتها اقل .
3-بالنسبه للزاويه الكهربائيه بين ملفات البدء وملفات الحركه تكون 90 درجه كهربائيه .
بحيث تبدأ ملفات البدء بعد 90 درجه من ملفات الحركه مثال لو كان زاوية المجرى الواحد 15 درجه يكون بداية ملف الحركه في المجرى رقم 1 وتكون زاويته صفر درجه وبعدها المجرى رقم 2 ( 15 ) و3 ( 30 ) و 4 ( 45 ) و 5 ( 60 ) و 7 ( 75 ) و 8 ( 90 ) ويكون بداية ملف البدء في المجرى رقم 8 ويفضل انزال ملف الحركه اولا . ويعمل المحرك بشكل سليم لو تم العكس شريطه ان تكون الزاويه الكهربائيه 90 درجه بين الملفات

[بومدين ادهم]

شكرا جزيلا لك اخي رائد .. كفيت وو فيت .. بارك الله فيك وفي علمك .. تقديري واحترامي

[رائد وجيه]

حياك الله اخي . نرجوا لك التوفيق
