اقدم لكم عداد تصاعد مسبوق الضبط بستخدام 7SEGMENT
السلام عليكم ورحمه الله .. تحياتي للجميع .. أقدم لكم مشروع عداد تصاعدي بستخدام شاشه ال 7SEGMENT >> مميزات العداد .. هو عداد مسبوق الضبط يمكنك ضبط العداد علي أي رقم وتشغيل العداد وعند الوصول الي هذا الرقم يتم تنبيهك بهذا ويتوقف العداد .. وايضااا جميع البينات الموجوده علي الشاشات لا يتم فقدانها حتي في حاله فصل التيار عن الدائرة وذالك لإستخدام الذاكرة الدائمه .. في الميكرو كنترولر .. ايبروم .. يوجد عدد من اليدات لكي تخبر المستخدم بحاله سير البرنامج وما يتطلب فعله .. اليكم المشروع ..  كود البرنامج .. اللغه المستخدمه هي ( C ) المترجم ميكرو سي برو .. كود:
// ENG _ ABDALLA HYGAZY //
// DATA _ 2017 / 7 / 6 //
// Counter program using 7SEGMENT //
// Save all data in eeprom memory //
unsigned short mask(unsigned short num);
unsigned int SEGMENT1=0,SEGMENT2=0,SEGMENT3=0,SEGMENT4=0,SEGMENT5=0,X=0,START=0,OUT_LOOP=0,CONTER=0;
unsigned int COPY_SEGMENT1=0,COPY_SEGMENT2=0,COPY_SEGMENT3=0,COPY_SEGMENT4=0,X1=0,X2=0,X3=0;
#define BUZZER PORTD.F7=1; delay_ms(40); PORTD.F7=0; delay_ms(30); PORTD.F7=1; delay_ms(40); PORTD.F7=0;
#define button PORTD.F7=1; delay_ms(20); PORTD.F7=0; delay_ms(10); PORTD.F7=1; delay_ms(20); PORTD.F7=0;
#define TEMER2 delay_ms(30);
#define TEMER_conter delay_ms(30);
#define TEMER3 delay_ms(300);
//.......................................................................
#define LED_SEGMENT1 PORTC.F0=1; PORTC.F1=0; PORTC.F2=0; PORTC.F3=0;
#define LED_SEGMENT2 PORTC.F1=1; PORTC.F0=0; PORTC.F2=0; PORTC.F3=0;
#define LED_SEGMENT3 PORTC.F2=1; PORTC.F0=0; PORTC.F1=0; PORTC.F3=0;
#define LED_SEGMENT4 PORTC.F3=1; PORTC.F0=0; PORTC.F1=0; PORTC.F2=0;
#define SEGMENTS_OFF SEGMENT1=0; SEGMENT2=0; SEGMENT3=0; SEGMENT4=0;
#define LED_OFF PORTC.F0=0; PORTC.F1=0; PORTC.F2=0; PORTC.F3=0;
#define COPY_SEGMENT_delete COPY_SEGMENT1=0; COPY_SEGMENT2=0; COPY_SEGMENT3=0; COPY_SEGMENT4=0;
//.......................................................................
#define Test_the_values_of_screens if(SEGMENT1==COPY_SEGMENT1&&SEGMENT2==COPY_SEGMENT2&&SEGMENT3==COPY_SEGMENT3&&SEGMENT4==COPY_SEGMENT4){ BUZZER BUZZER X2=1; START=0; OUT_LOOP=1;}
//........................................................................
#define Clear_the_screens if(PORTD.F3==1){ button delay_ms(200);if(PORTD.F3==0){goto loop;} button if(PORTD.F3==1){ delay_ms(150); if(PORTD.F3==1){ eeprom_DATA_Clear(); X2=0; PORTC.F4=0; COPY_SEGMENT_delete SEGMENTS_OFF button button button } }}
void interrupt(){
PORTA=1; PORTB=mask(SEGMENT1); delay_ms(2);
PORTA=2; PORTB=mask(SEGMENT2); delay_ms(2);
PORTA=4; PORTB=mask(SEGMENT3); delay_ms(2);
PORTA=8; PORTB=mask(SEGMENT4); delay_ms(2);
PORTA=16; PORTB=mask(SEGMENT5); delay_ms(2);
//....................................
if(SEGMENT1>10){SEGMENT1=0;}
if(SEGMENT2>10){SEGMENT2=0;}
if(SEGMENT3>10){SEGMENT3=0;}
if(SEGMENT4>10){SEGMENT4=0;}
//....................................
if(COPY_SEGMENT1>10){COPY_SEGMENT1=0;}
if(COPY_SEGMENT2>10){COPY_SEGMENT2=0;}
if(COPY_SEGMENT3>10){COPY_SEGMENT3=0;}
if(COPY_SEGMENT4>10){COPY_SEGMENT4=0;}
//....................................
INTCON=0b00100000;
TMR0=0;
}
void eeprom_DATA_Clear() {
eeprom_write(0,0);
eeprom_write(1,0);
eeprom_write(2,0);
eeprom_write(3,0);
}
void main() {
TRISB=0; PORTB=0; TRISD=15; PORTD=0;
TRISC=0; PORTC=0; TRISA=0; PORTA=0;
adcon1=0x06;
OPTION_REG=0x81; INTCON=0b10100000;
TMR0=217;
//*******************************************//
COPY_SEGMENT1 = eeprom_read(0);delay_ms(5);
COPY_SEGMENT2 = eeprom_read(1);delay_ms(5);
COPY_SEGMENT3 = eeprom_read(2);delay_ms(5);
COPY_SEGMENT4 = eeprom_read(3);delay_ms(5); //eeprom_read DATA read && write
SEGMENT1 = COPY_SEGMENT1 ;
SEGMENT2 = COPY_SEGMENT2 ;
SEGMENT3 = COPY_SEGMENT3 ;
SEGMENT4 = COPY_SEGMENT4 ;
//*****************************************//
//........................................................................................................
BUZZER
while(1){
loop:
if( PORTD.F2==1 ){button START=1; X2=0; LED_OFF TEMER2}
if( PORTD.F1==1 ){ X++; TEMER2}
if(X==1&&PORTD.F0==1){ SEGMENT1++; COPY_SEGMENT1++; eeprom_write(0,COPY_SEGMENT1); TEMER2 } // Select the numbers and display them on (7SEGMENT1 )
if(X==2&&PORTD.F0==1){ SEGMENT2++; COPY_SEGMENT2++; eeprom_write(1,COPY_SEGMENT2); TEMER2 } // Select the numbers and display them on (7SEGMENT2 )
if(X==3&&PORTD.F0==1){ SEGMENT3++; COPY_SEGMENT3++; eeprom_write(2,COPY_SEGMENT3); TEMER2 } // Select the numbers and display them on (7SEGMENT3 )
if(X==4&&PORTD.F0==1){ SEGMENT4++; COPY_SEGMENT4++; eeprom_write(3,COPY_SEGMENT4); TEMER2 } // Select the numbers and display them on (7SEGMENT4 )
//......................................................................
if(X==1){ LED_SEGMENT1 } // To select a screen LED (1)
if(X==2){ LED_SEGMENT2 } // To select a screen LED (2)
if(X==3){ LED_SEGMENT3 } // To select a screen LED (3)
if(X==4){ LED_SEGMENT4 } // To select a screen LED (4)
if(X>4 ){X=0; LED_OFF }
OUT_LOOP=0;
//......................................................................
PORTC.F5=1;
if( X2==1){X3++;delay_ms(1); }
if( X3==30){ PORTC.F4=1; }
if( X3==60){ PORTC.F4=0; }
if( X3>60){ X3=0; }
//......................................................................
//===================
Clear_the_screens // Clear_the_screens
//===================
if(START==1) // Start the counter
{ SEGMENTS_OFF PORTC.F5=0;
while(OUT_LOOP==0)
{
if(CONTER==0){ TEMER_conter SEGMENT4++;}
//....................................
if( SEGMENT4>9 ){SEGMENT3++; SEGMENT4=0; }
if( SEGMENT3>9 ){SEGMENT2++; SEGMENT3=0; }
if( SEGMENT2>9 ){SEGMENT1++; SEGMENT2=0; }
//....................................
if(PORTD.F2==1){ button OUT_LOOP=1;}
//....................................
Test_the_values_of_screens // Test the screen numbers and exit the program
//....................................
}
}
}
}
unsigned short mask(unsigned short num){
switch (num){
case 0 : return 0xC0;
case 1 : return 0xF9;
case 2 : return 0xA4;
case 3 : return 0xB0;
case 4 : return 0x99;
case 5 : return 0x92;
case 6 : return 0x82;
case 7 : return 0xD8;
case 8 : return 0x80;
case 9 : return 0x90;
case 10 : return 0x90;
}
}
المشروع كامل للتحميل https://drive.google.com/file/d/0Bxg...ew?usp=sharing رابط أخر للتحميل CONTER.rar - 87 KB منتظر أي استفسار أو اضافات علي البرنامج .. تحياتي لكم ... التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 06-07-2017 الساعة 06:07 AM |
| اعلانات |
|
|||||
|
| احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب |
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
اللهم انفعنا بما علمتنا وعلمنا ما ينفعنا وزدنا علما
التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 07-07-2017 الساعة 02:01 AM |
|
||||||
|
اللهم انفعنا بما علمتنا وعلمنا ما ينفعنا وزدنا علما

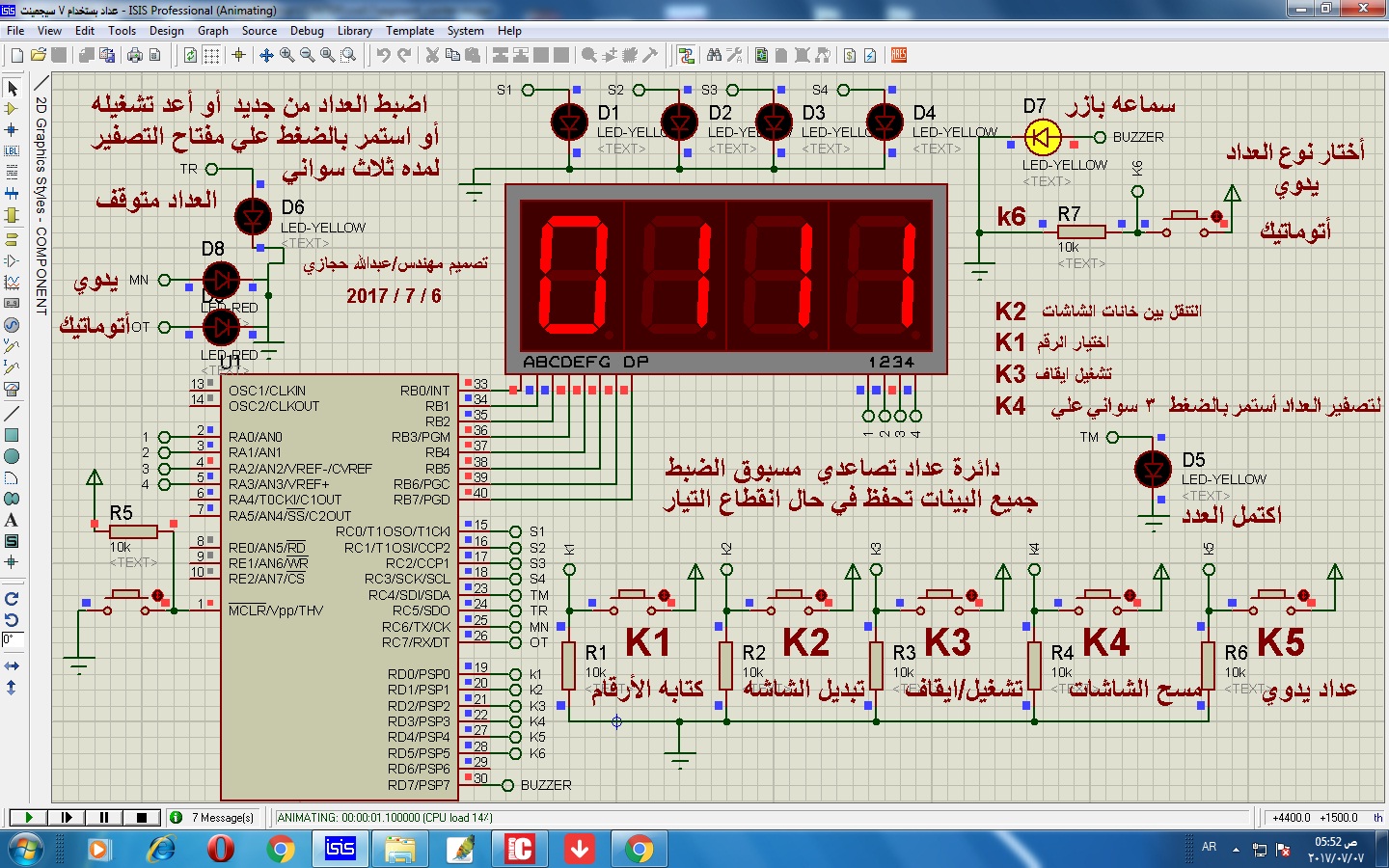

تحت أمرك أخي تفضل اليك التعديل .. تم اضافه عدد 2 مفتاح .. المفتاح k6 هو لتبديل حاله العداد "" يدوي "" أو "" اوتماتيك "" ويوجد عدد 2 ليد لتخبرك بحاله العداد قبل التشغيل أن كان عداد يدوي أو اتوماتيكي .. أيضاا يوجد مفتاح وهو k5 هذا المفتاح كل ضغطه عليه يعد العداد بواحد .. ملحوظه عند الضغط علي مفتاح k5 ينتظر العداد لرفع يدك من علي المفتاح لكي يبدأ بزياده الأرقام بواحد .. لو تحب تعديل أخر اخبرني .. اليك صورة للتعديل الجديد .. [IMG]  [/IMG]واليك كود البرنامج المعدل .. كود:
// ENG _ ABDALLA HYGAZY //
// DATA _ 2017 / 7 / 6 //
// Counter program using 7SEGMENT //
// Save all data in eeprom memory //
unsigned short mask(unsigned short num);
unsigned int SEGMENT1=0,SEGMENT2=0,SEGMENT3=0,SEGMENT4=0,SEGMENT5=0,X=0,START=0,OUT_LOOP=0,CONTER=0;
unsigned int COPY_SEGMENT1=0,COPY_SEGMENT2=0,COPY_SEGMENT3=0,COPY_SEGMENT4=0,X1=0,X2=0,X3=0;
unsigned int COPY1=0,COPY2=0,COPY3=0,COPY4=0,X4=0,X5=0;
#define BUZZER PORTD.F7=1; delay_ms(40); PORTD.F7=0; delay_ms(30); PORTD.F7=1; delay_ms(40); PORTD.F7=0;
#define button PORTD.F7=1; delay_ms(20); PORTD.F7=0; delay_ms(10); PORTD.F7=1; delay_ms(20); PORTD.F7=0;
#define TEMER2 delay_ms(30);
#define TEMER_conter delay_ms(30);
#define TEMER3 delay_ms(300);
//.......................................................................
#define LED_SEGMENT1 PORTC.F0=1; PORTC.F1=0; PORTC.F2=0; PORTC.F3=0;
#define LED_SEGMENT2 PORTC.F1=1; PORTC.F0=0; PORTC.F2=0; PORTC.F3=0;
#define LED_SEGMENT3 PORTC.F2=1; PORTC.F0=0; PORTC.F1=0; PORTC.F3=0;
#define LED_SEGMENT4 PORTC.F3=1; PORTC.F0=0; PORTC.F1=0; PORTC.F2=0;
#define SEGMENTS_OFF SEGMENT1=0; SEGMENT2=0; SEGMENT3=0; SEGMENT4=0;
#define LED_OFF PORTC.F0=0; PORTC.F1=0; PORTC.F2=0; PORTC.F3=0;
#define COPY_SEGMENT_delete COPY_SEGMENT1=0; COPY_SEGMENT2=0; COPY_SEGMENT3=0; COPY_SEGMENT4=0; COPY1=0; COPY2=0; COPY3=0; COPY4=0;
//.......................................................................
#define Test_the_values_of_screens if(SEGMENT1==COPY_SEGMENT1&&SEGMENT2==COPY_SEGMENT2&&SEGMENT3==COPY_SEGMENT3&&SEGMENT4==COPY_SEGMENT4){ BUZZER BUZZER X2=1; START=0; OUT_LOOP=1;}
//........................................................................
#define Clear_the_screens if(PORTD.F3==1){ button delay_ms(130);if(PORTD.F3==0){goto loop;} button if(PORTD.F3==1){ delay_ms(150); if(PORTD.F3==1){ eeprom_DATA_Clear(); X2=0; PORTC.F4=0; COPY_SEGMENT_delete SEGMENTS_OFF button button button } }}
void interrupt(){
PORTA=1; PORTB=mask(SEGMENT1); delay_ms(2);
PORTA=2; PORTB=mask(SEGMENT2); delay_ms(2);
PORTA=4; PORTB=mask(SEGMENT3); delay_ms(2);
PORTA=8; PORTB=mask(SEGMENT4); delay_ms(2);
PORTA=16; PORTB=mask(SEGMENT5); delay_ms(2);
//....................................
if(SEGMENT1>10){SEGMENT1=0;}
if(SEGMENT2>10){SEGMENT2=0;}
if(SEGMENT3>10){SEGMENT3=0;}
if(SEGMENT4>10){SEGMENT4=0;}
//....................................
if(COPY_SEGMENT1>10){COPY_SEGMENT1=0;}
if(COPY_SEGMENT2>10){COPY_SEGMENT2=0;}
if(COPY_SEGMENT3>10){COPY_SEGMENT3=0;}
if(COPY_SEGMENT4>10){COPY_SEGMENT4=0;}
//....................................
INTCON=0b00100000;
TMR0=0;
}
void eeprom_DATA_Clear() {
eeprom_write(0,0);
eeprom_write(1,0);
eeprom_write(2,0);
eeprom_write(3,0);
eeprom_write(4,0);
eeprom_write(5,0);
eeprom_write(6,0);
eeprom_write(7,0);
}
//*******************************************//
void main() {
TRISB=0; PORTB=0; TRISD=63; PORTD=0;
TRISC=0; PORTC=0; TRISA=0; PORTA=0;
adcon1=0x06;
OPTION_REG=0x81; INTCON=0b10100000;
TMR0=217;
//*******************************************//
COPY_SEGMENT1 = eeprom_read(0);delay_ms(5);
COPY_SEGMENT2 = eeprom_read(1);delay_ms(5);
COPY_SEGMENT3 = eeprom_read(2);delay_ms(5);
COPY_SEGMENT4 = eeprom_read(3);delay_ms(5); //eeprom_read DATA read && write
SEGMENT1 = COPY_SEGMENT1 ;
SEGMENT2 = COPY_SEGMENT2 ;
SEGMENT3 = COPY_SEGMENT3 ;
SEGMENT4 = COPY_SEGMENT4 ;
X4 = eeprom_read(8);delay_ms(5);
//*****************************************//
//........................................................................................................
BUZZER
while(1){
loop:
if( PORTD.F2==1 ){button START=1; X2=0; LED_OFF TEMER2}
if( PORTD.F1==1 ){ X++; TEMER2}
if(X==1&&PORTD.F0==1){ SEGMENT1++; COPY_SEGMENT1++; eeprom_write(0,COPY_SEGMENT1); TEMER2 } // Select the numbers and display them on (7SEGMENT1 )
if(X==2&&PORTD.F0==1){ SEGMENT2++; COPY_SEGMENT2++; eeprom_write(1,COPY_SEGMENT2); TEMER2 } // Select the numbers and display them on (7SEGMENT2 )
if(X==3&&PORTD.F0==1){ SEGMENT3++; COPY_SEGMENT3++; eeprom_write(2,COPY_SEGMENT3); TEMER2 } // Select the numbers and display them on (7SEGMENT3 )
if(X==4&&PORTD.F0==1){ SEGMENT4++; COPY_SEGMENT4++; eeprom_write(3,COPY_SEGMENT4); TEMER2 } // Select the numbers and display them on (7SEGMENT4 )
//......................................................................
if(X==1){ LED_SEGMENT1 } // To select a screen LED (1)
if(X==2){ LED_SEGMENT2 } // To select a screen LED (2)
if(X==3){ LED_SEGMENT3 } // To select a screen LED (3)
if(X==4){ LED_SEGMENT4 } // To select a screen LED (4)
if(X>4 ){X=0; LED_OFF }
OUT_LOOP=0;
//......................................................................
PORTC.F5=1;
if( X2==1){X3++; delay_ms(1); }
if( X3==30){ PORTC.F4=1; }
if( X3==60){ PORTC.F4=0; }
if( X3>60){ X3=0; }
//......................................................................
//===================
Clear_the_screens // Clear_the_screens
//===================
if(PORTD.F5==1){ X4++; eeprom_write(8,X4); delay_ms(15); }
if(X4==1 ){ PORTC.F6=1; PORTC.F7=0; }
if(X4==0 ){ PORTC.F7=1; PORTC.F6=0; }
if(X4>1 ){ X4=0; }
if(START==1 ) // Start the counter
{ SEGMENTS_OFF PORTC.F5=0; SEGMENT4 = COPY1 = eeprom_read(4);delay_ms(5); SEGMENT3 = COPY2 = eeprom_read(5);delay_ms(5);
SEGMENT2 = COPY3 = eeprom_read(6);delay_ms(5); SEGMENT1 = COPY4 = eeprom_read(7);delay_ms(5);
while(OUT_LOOP==0)
{
SEGMENT4 = COPY1; SEGMENT3 = COPY2; SEGMENT2 = COPY3; SEGMENT1 = COPY4;
if(CONTER==0 && X4==0){ TEMER_conter COPY1++; eeprom_write(4,COPY1); delay_ms(2); }
//...............................................................................
if(PORTD.F4==1&&X4==1){ delay_ms(15);while(PORTD.F4==1){} COPY1++; eeprom_write(4,COPY1); delay_ms(2); }
//....................................
if( COPY1>9 ){COPY2++; eeprom_write(5,COPY2); delay_ms(2); COPY1=0; }
if( COPY2>9 ){COPY3++; eeprom_write(6,COPY3); delay_ms(2); COPY2=0; }
if( COPY3>9 ){COPY4++; eeprom_write(7,COPY4); delay_ms(2); COPY3=0; }
//....................................
if(PORTD.F2==1){ button delay_ms(15); OUT_LOOP=1; START=0; goto loop; }
//....................................
Test_the_values_of_screens // Test the screen numbers and exit the program
//....................................
}
}
}
}
unsigned short mask(unsigned short num){
switch (num){
case 0 : return 0xC0;
case 1 : return 0xF9;
case 2 : return 0xA4;
case 3 : return 0xB0;
case 4 : return 0x99;
case 5 : return 0x92;
case 6 : return 0x82;
case 7 : return 0xD8;
case 8 : return 0x80;
case 9 : return 0x90;
case 10 : return 0x90;
}
}
المشروع كامل " كود البرنامج + ملف المحكاة "" للتحميل من هنا https://drive.google.com/file/d/0Bxg...ew?usp=sharing تحياتي وبالتوفيق أخي التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 07-07-2017 الساعة 04:08 AM |
|
||||||
|

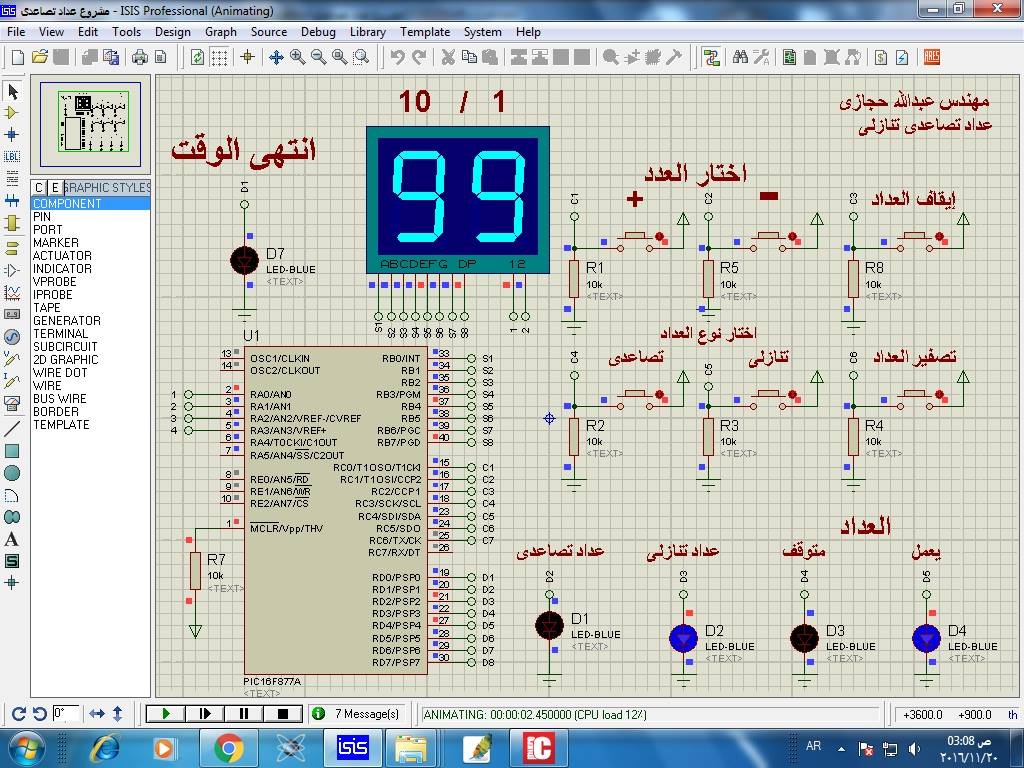

أخي الكريم لقد صممت مثل هذا المشروع لأحد الأخوه هنا .. واليك المشروع اليك صورة للمشروع  [/IMG]هذا العداد هو عداد تصاعدى أو تنازلى حسب اختيارك للعداد .. يوجد مفاتيح مكتوب أمام كل مفتاح الوظيفة المخصصة لة .. مثال أو شرح للعداد .. من خلال مفتاحان "" أختار العدد "" يمكنك أختيار رقم ما بين ( 1 ) أو ( 99 ) وبعد ذالك أضغط على مفتاح "" تصاعدى "" وتلاحظ أن العداد قد تم تصفير الشاشات وبدأ فى العد التصاعدى وأيضااا يوجد لدات للدالة على حالة العداد لاحظ الصورة .. وعند وصول العداد الى الرقم اللذى تم ادخالة تلاحظ وقوف العداد وأضاء ليد : أنتهى الوقت .. وللعد مرة أخرى بنفس الأرقام المدخلة أضغط على مفتاح "" تضاعدى " ليبدأ العد من جديد .. وهناك مفتاح " تصفير العداد " لكى تبدل حالة العداد من تصاعدى الى تنازاى أضغط على " تصفير " العداد .. ولأختيار عداد تنازلى يبدأ من رقم ( 99 ) الى ( 00 ) أضغط على " تنازلى " ولاحظ عندما يصل العداد الى ( 00 ) يضئ ليد أنتهى الوقت .. واليك كود البرنامج .. كود:
// ENG ABDALLA HYGAZY //
// TEMR ++ 7SEGMENT //
// DATDA / 2016 / 11 / 20 //
#define LED_OF PORTD.F0=0;
unsigned short mask(unsigned short num);
unsigned int SEGMENT1=0,SEGMENT2=0,SEGMENT3=0,SEGMENT4=0,X=0;
unsigned int SEGcopy1=0,SEGcopy2=0;
void interrupt(){
porta=1;
portb=mask(SEGMENT1);
delay_ms(2);
porta=2;
portb=mask(SEGMENT2);
delay_ms(2);
INTCON=0b00100000;
TMR0=0;
}
//-------------------------------------------------------------//
void SEGMENT_up() {
SEGMENT1=0; SEGMENT2=0; LED_OF PORTD.F3=0;
while(X==0){
if( PORTC.F2==1 ) { delay_ms(100); X=1; }
PORTD.F4=1; PORTD.F1=1;
delay_ms(100);
SEGMENT2++;
if( SEGMENT2==10){SEGMENT2=0;SEGMENT1++; }
if( SEGMENT1==10){SEGMENT1=0; }
if( SEGMENT1&&SEGMENT2==10)
{ SEGMENT1=0; SEGMENT2=0; }
if(SEGMENT2==SEGcopy2&&SEGMENT1==SEGcopy1){PORTD.F0=1; X=1; }
}
}
//-------------------------------------------------------------------//
void SEGMENT_dwen() {
SEGMENT2=9; SEGMENT1=9; X=0; LED_OF PORTD.F3=0;
while(X==0){
if( PORTC.F2==1 ) { delay_ms(100); X=1; }
PORTD.F4=1; PORTD.F2=1;
delay_ms(100);
SEGMENT2--;
if( SEGMENT2<1){SEGMENT2=9;SEGMENT1--; }
if( SEGMENT1<1){SEGMENT1=9; }
if( SEGMENT1==9&&SEGMENT2==9)
{ SEGMENT1=9; SEGMENT2=9; PORTD.F0=1; X=1; }
}
}
//------------------------------------------------------//
void main() {
OPTION_REG=0b10000101;
INTCON=0b10100000;
TMR0=217;
TRISB=0; PORTB=0; TRISD=0; PORTD=0;
TRISC=255; PORTC=0; TRISA=0; PORTA=0;
while(1){
PORTD.F4=0; PORTD.F3=1; PORTD.F1=0; PORTD.F2=0;
if( PORTC.F3==1 ) { delay_ms(100); SEGMENT_up(); X=0; }
if( PORTC.F4==1 ) { delay_ms(100); SEGMENT_dwen();X=0; }
if(PORTC.F0==1){SEGMENT2++; delay_ms(100);
if( SEGMENT2==10){SEGMENT2=0;SEGMENT1++; }
if( SEGMENT1==10){SEGMENT1=0; }
if( SEGMENT1&&SEGMENT2==10)
{ SEGMENT1=0; SEGMENT2=0; }
SEGcopy1=SEGMENT1; SEGcopy2=SEGMENT2;
}
//****************************************//
if(PORTC.F1==1){
delay_ms(100);
SEGMENT2--;
if( SEGMENT2<1){SEGMENT2=9;SEGMENT1--; }
if( SEGMENT1<1){SEGMENT1=9; }
if( SEGMENT1&&SEGMENT2==0)
{ SEGMENT1=9; SEGMENT2=9; }
SEGcopy1=SEGMENT1; SEGcopy2=SEGMENT2;
}
//*******************************************//
if(PORTC.F5==1){SEGcopy1=SEGMENT1=0; SEGcopy2=SEGMENT2=0; X=0; LED_OF }
}
}
unsigned short mask(unsigned short num){
switch (num){
case 0 : return 0xC0;
case 1 : return 0xF9;
case 2 : return 0xA4;
case 3 : return 0xB0;
case 4 : return 0x99;
case 5 : return 0x92;
case 6 : return 0x82;
case 7 : return 0xD8;
case 8 : return 0x80;
case 9 : return 0x90;
}
}
وايضااا المشروع كامل للتحميل .. رابط التحميل .. https://drive.google.com/open?id=0Bx...3hZUHBpSzlWS28 تحياتى لك .. لو محتاج أى توضيح لا تتردد .. بالتوفيق التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 07-07-2017 الساعة 04:04 AM |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
رسول العراق ( شكر العضو على هذه المشاركة )
|
|
|
|
|||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
عبدالله حجازى ( شكر العضو على هذه المشاركة )
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
