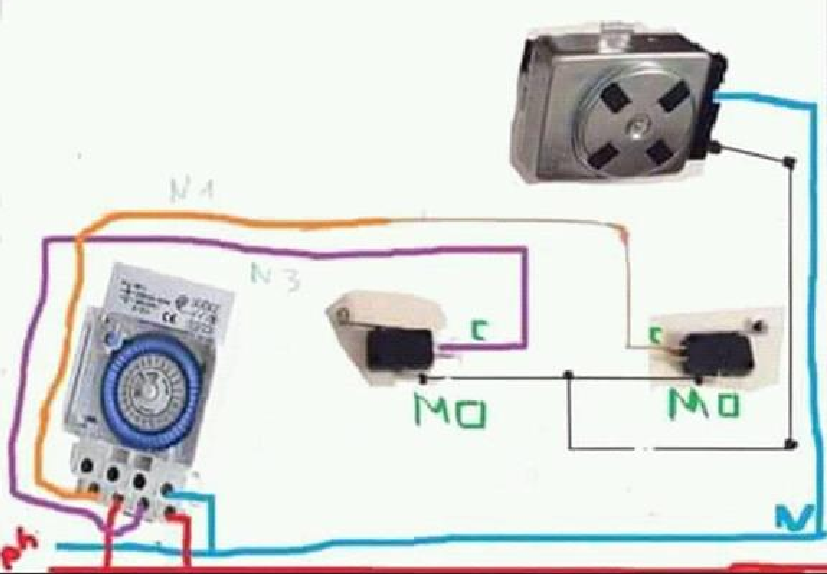

السلام عليكم وجدت هذه الصورة فهل هي صالحة وهذا التايمر


فالمرجوا الافادة والمحرك يعمل ب220ف

اعلانات

الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,800
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 11-06-2017, 08:37 AM المشاركة 2
افتراضي


اخي الكريم

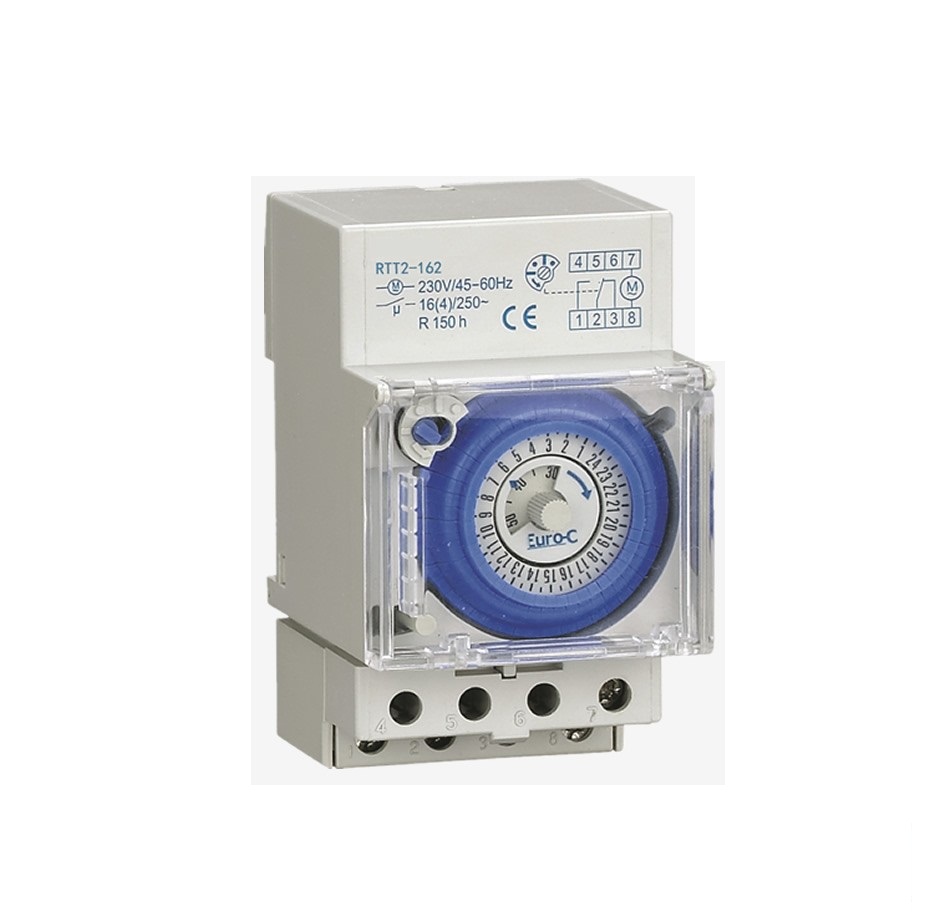

هذا مؤقت ٢٤ ساعة طريقة وصله خطأ كما بالصورة
عليك تغذيته عن طريق الدخل رقم ٧_ ٨ بالتغذية المباشرة ٢٢٠ فولت متناوب
وعند وصل المحرك او الغاطسة الذي تريد التحكم بتشغيله تصل طرف من اي طرف للمحرك على الرقم ٢ والرقم ١ من المؤقت تصله مع الطرف الثاني للمحرك مع ٢٢٠ فولت .
يعني ان تضع المؤقت مع المحرك او الغاطسة او اي شيء تريد تشغيله على التسلسل .
اهلا بك
