[mh66]

السلام عليكم

عندي مروحة سقف ( سرعتين ) يخرج من الموتر 4 اسلاك ولها مكثف ( عبارة عن مكثفين بمكثف بجسم واحد ) يخرج منه 3 اسلاك


بالنسبة للمكثف
( السلك الرمادي مع الازرق 1.2 ميكرو فاراد والسلك الرمادي مع الاصفر 0.6 ميكرو فاراد )


بالنسبة للمحرك
المقاومة بين الاحمر و البني 360 اوم
المقاومة بين الابيض والاسود 250 اوم

كيف يتم التوصيل رجاء وكيف نحدد اي مكثف لأي ملف او سرعة

شكرا

[Ahmed Elbhiry]

اقتباس المشاركة الأصلية كتبت بواسطة mh66 السلام عليكم عندي مروحة سقف ( سرعتين ) يخرج من الموتر 4 اسلاك ولها مكثف ( عبارة عن مكثفين بمكثف بجسم واحد ) يخرج منه 3 اسلاك بالنسبة للمكثف ( السلك الرمادي مع الازرق 1.2 ميكرو فاراد والسلك الرمادي مع الاصفر 0.6 ميكرو فاراد ) بالنسبة للمحرك المقاومة بين الاحمر و البني 360 اوم المقاومة بين الابيض والاسود 250 اوم كيف يتم التوصيل رجاء وكيف نحدد اي مكثف لأي ملف او سرعة شكرا

الاحمر والبنى ملفات تشغيل
والابيض والرمادى ملفات تقويم

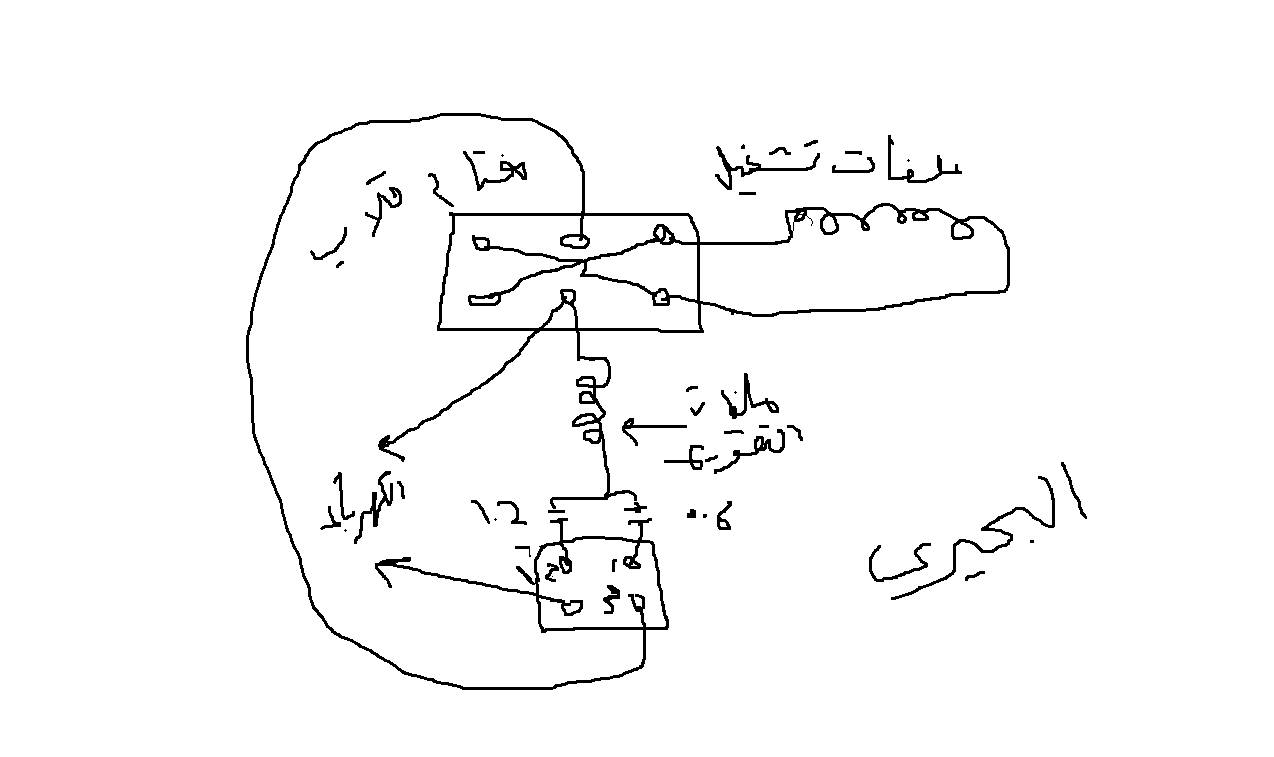

التوصيل :
اولا توصيل مفتاح التشغيل اصفر مكثف (0.6) يوصل مع رقم 1 بالمفتاح
وازرق مكثف (1.2) مع رقم 2 بالمفتاح
رقم 3 فى المفتاح يوصل مع النقطة الوسط بمفتاح تغير اتجاه الدوران
وانقطة الرابعة مكتوب عليها (L) توصل كهرباء
مشترك المكثف يوصل مع ملفات التقويم (رصاصى)
وابيض تقويم مع النقطة الوسط لمفتاح تغير التجاه
طرفى التشغيل يوصلا مع اول نقطتين فى مفتاح تغير الاتجاه
