احجار اللعب مقاومة ومكثف وديود وترانزستور

[مسلم11]

اخي الكريم السلام عليك ورحمة الله وبركاته
احب ان اكتب في هذا الموضوع ما اعرفه عن الالكترونيات وكيف اعبث بها لتشكيل دارات علها تنفعني وتنفعكم في يوم ما
لذلك لا اود مشاركة من احد لا شكر ولا طلب اي شيء ولا حتى استفسار
فقط انظر لما افعل بالاحجار المكونة لعلم الالكترونيات وهي
المقاومة والمكثف والملف والديود والترانزستور
اريد ايصال فكرة لكم علها تجد اليكم طريقا ولو انني املك من المزايا ما يجعلني اقفل الموضوع لحجب اي مشاركة لفعلت
اشكر تفهمكم وحسن تدبيركم
رجاء ثم رجاء ثم رجاء لا تشارك في هذا الموضوع

[مسلم11]

بسم الله الرحمن الرحيم بداية القول
اخي الكريم قبل ان تتابع قراءة ما سيلي عليك ان تتاكد من امر هام جدا
اعلم انك ستقول انك تعلمه ولكن تذكرة
ثق جيدا انه لا شيء سيحدث لك من مرض او عسر بأمر ما او فقدانك شيء او شخص إلا بامر الله عز وجل صدقني بامره وحده فلا تحزن
واعلم ان الله ما أخذ شيء الا ليعوضك خيرا منه وليس عنده الا الخير سبحانه
بداية سأبدا بدارة مذبذب عديم الاستقرار ولن اطيل الشرح عن العناصر بل ساكتفي بيسير كي لا عليكم اطيل.
كيفة بناء هذه الدارة وبماذا ستنفعني و بعض العبث بها لنرى ماستقدمه لنا من امكانيات واشياء ممكن الاستفادة منها يعني ساعذبه قدر ما استطيع لأرى لأي مدى سيطيع
طبعا هنا لا انوي تصميم اي شيء واضح او معلوم وانما تعلم فن الاحتيال سواء لي او لكل متابع على بركة الله مشينا

[مسلم11]

هذا رسم الدارة التي حكم عليها بالتعذيب

كما هو واضح بالرسم دارة مذبذب عديم الاستقرار اي ليس له حالة يكون بها مستقرا او في حالة سكون
ماذا سنصنع به

[mourad3d]

بالتوفيق يا عزيزى متابعين استمر

[مسلم11]

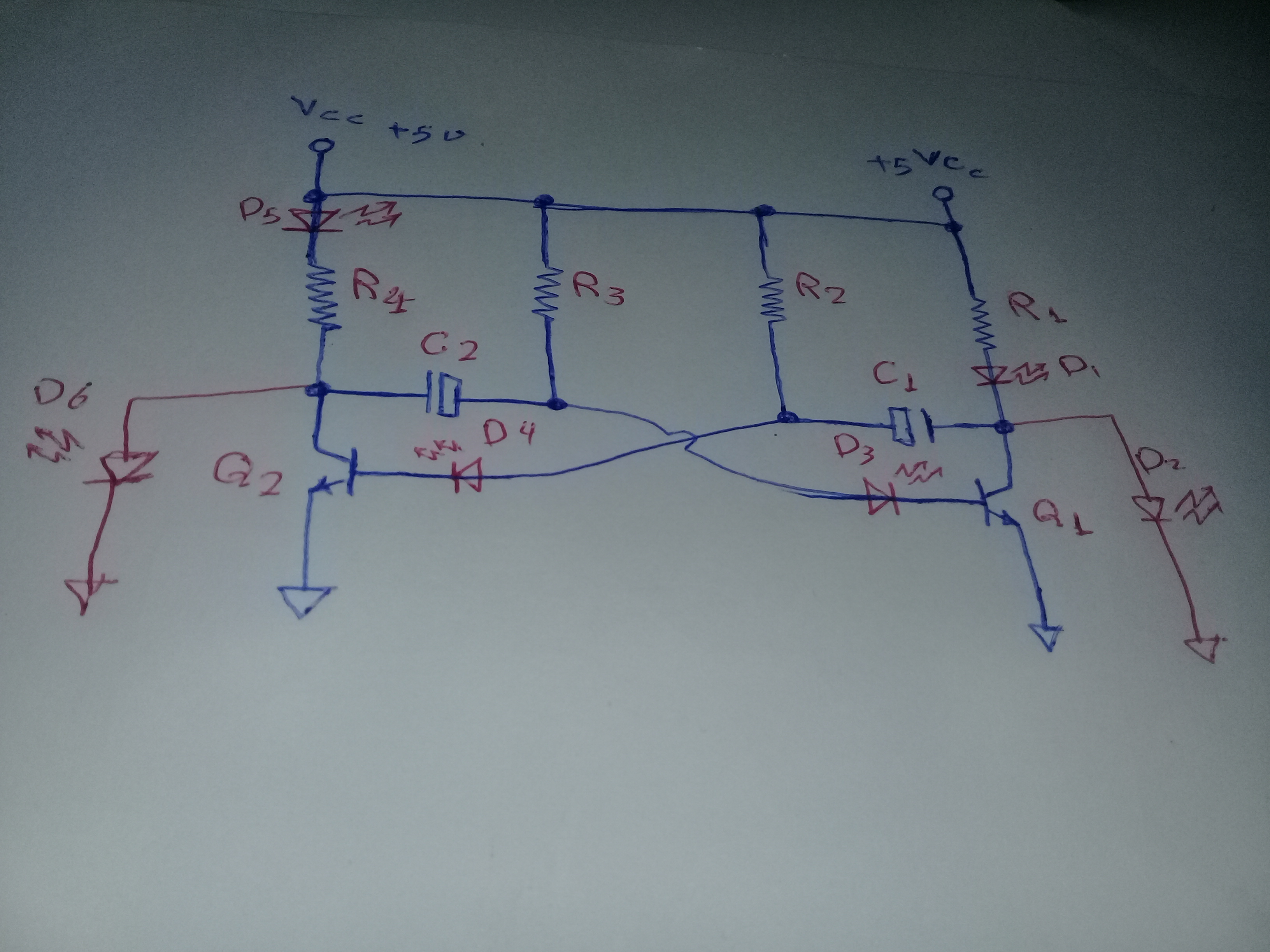

الفكرة الاولى ساصنع منه دارة تقطيع الضوء

لا حظ اخي الكريم كيف وضع ليد على كل طرف من الترانزستور تقريبا
وهذا الامر لكي افهم كيف يعمل الترانزستور ومن ثم الدارة ككل

لم نجري اي تعديل على الدارة بل اضفنا اليها ستة ليدات

لندرس الية عملها وكيفية مرور التيارات بها ونقوم على فهم حركتها . علها

تنفع في امر ما .

كما هو واضح من الدارة الاساسية التي باعلى الموضوع ان الدارة مكونة

من شقين يمين ويسار وهذا مربط الفرس هنا

الترانزستور الاول يعين الثاني لكي يعمل والثاني يعين الاول ليعمل

يعني تبادل مصالح كيف

ساعتمد بداية على اشارات تدل على وجود الجهد ام عدم وجوده يعني

مهما كان الجهد او الفولت قليل فانه يوجد جهد الى ان يصل لقيمة ١ فولت

هنا ساقول انه لا يوجد جهد او فولت اتقفنا والرمز الذي يشبه الرقم

واحد بالانكليزية يعني وجود جهد اما الرمز الذي يشبه الصفر بالانكليزية

لا يوجد جهد تماما كما ترمز الجهود على اطراف العناصر الرقمية لسهولة الشرح

[مسلم11]

كماذكرنا اخذنا الشق اليمن للدارة وطبقنا عليه جهد قدره ٥ فولت ولكن لم يحصل شيء ....ياترى لما

[مسلم11]

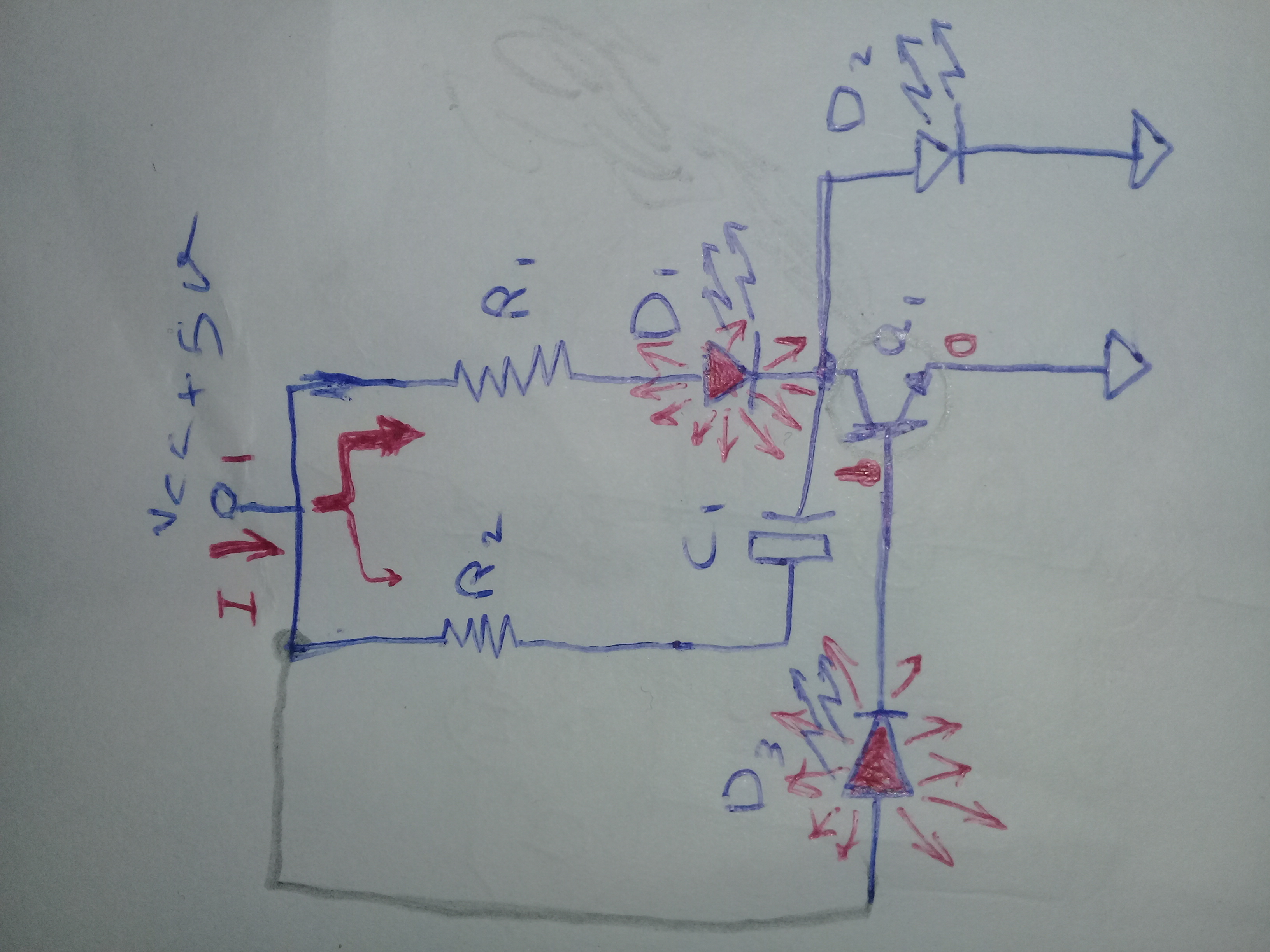

معذرة لقلب الصورة فقد حاولت ولم تصلح
ذهبت لاحد الاصدقاء واخبرته كيف اشغل الدارة فقال عندما تريد ان تشعل مصباح غرفتك ماذا تفعل فقلت اقوم بالضغط على المفتاح الكهربائي فيعمل المصباح ..قال وهكذا الترانزستور ان لم تضغطه كيف سيعمل وعندما اخبرني كيف اشعل المصباح بان اطبق ضغط او جهد على قاعدة الترانزستور جريت سريعا الى دارتي وقمت بفعل ما قال لي
واليكم ما حدث

الحمد لله اشتغلت دارتي ولكن بعد اقل من دقيقة شممت رائحت شواء ولكن ليست رائحة لحم مشوي وانما رائحة شيء يحترق ويستجير اغيثوني اغيثوني .
ترى ماهو مصدر نداء الاستغاثة ذاك
ثم انطفئ كل شيء تاكدت من التغذية ولا مشكلة بها سوى ارتفاع درجة حرارتها فتلمست العناصر بالدارة وعندما وصلت للترانزستور لسعني كانه يقول لي هذا جزاءك لانك قتلتني
وذهبت لصديقي يائسا محبطا لا اعلم ماجرى وبعد فرحتي كل امل قد انطوى.
اخبرته بما حصل فقال لي انت من ذهب على عجل
ولم تنتظر لا اخبرك بحسن العمل
فقلت له ارجوك اخبرني بكل شيء ولاتخف من الملل

[مسلم11]

المهم اليكم ماقاله لي عن الترانزستور
الترانزستور عنصر الكتروني لما لانه يعمل بحركة الالكترونات طبعا كل الاجهزة الكهربائية تعمل بحركة الالكترونات ولكن الاختلاف يكمن بان الاجهزة الكهربائية تعمل ان ضغطت مفتاح يعمل المصباح وان وضعت مقبس الكهرباء بالمأخذ اشتغل الفرن او المكواة او الغسالة .....الخ.
يعني حركة ميكانيكية تترجم لكهربائية ولا تستطيع التحكم بمقدار الجهد الذي سيمر بالمفتاح يعني ضغطت المفتاح سيمر ٢٢٠ فولت دون ان تمس قيمة الجهد .
اما بالترانزستور فالكلام مختلف فهو يتدخل بكمية التيار كما بدارات تنظيم الجهد و بمقدار الجهد كما بدارات الصوت .
واخذت ترانزستور لعند صديق لي طبيب عنده مجهرا جيدا وقمت على فتح الترانزستور ورؤية ما بداخله وصورت ما رايت وذهبت لصديقي الالكتروني لاطلعه على ما اكتشفت
فقال ان الترانزستور يتالف من ثلاث شرائح نصف ناقلة موصولة مع بعضها تسلسليا ودائما دائما الشريحة الوسطى مختلفة عن الطرفيتان حيث ان الطرفيتان دائما دائما متشابهتان يعني من الاخر ديودين موصلين مع بعضهما اما مهبط مشترك او مصعد مشترك الى الان افهم مايقول
ثم جاء الجد
