اقتباس:
المشاركة الأصلية كتبت بواسطة yehya-1979

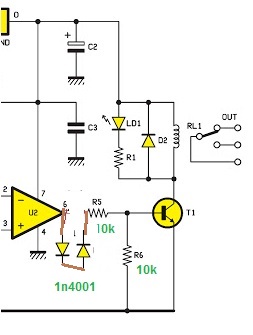

اولا شكرا على الرد السريع يا اخواني انا وضعت مقاومة 10 كيلو بين القاعدة والارضي ووضعة مقاومة 10كيلو بين الخرج والقاعدة ولكن الترانزستور كان يوصل وصل ضعيف ولكني سوف اجرب قيم مقسم الجهد المذكور وان شاء الله تظبط
|
أخي ما وصفته هو فعلا مقسم جهد بمقاومتي10 كيلو
وبما أن المقاومتين متساويتين فإن الناتج حسب المعادلة هو:
6 فولت تقريبا عندما يكون خرج 741 عاليا يعني 12 فولتا تقريبا.
1 فولت تقريبا (نصف 2 فولت التي ذكرتها) عندما يكون خرجه منخفضا
وبذلك فإن الترانزيستور سيعمل لان الجهد على القاعدة يفوق جهد عتبة الترانزيستور وهي 0.7 فولت.
لكن مع مقسم جهد مثلا بمقاومة 22كيلو بين خرج 741 وقاعدة الترانزيستور ومقاومة 5.6 كيلو من القاعدة إلى الارضي بتطبيق المعادلة سيكون الناتج تقريبا هكذا:
2.43 فولت تقريبا عندما يخرج 741 الحالة high (تقريبا 12 فولت)
و 0.4 فولت تقريبا عندما يهبط خرجه إلى الحالة low ( تقريبا 2 فولت كما تقول).
