برجاء المساعدة دائرة انذار سيارة

[essam helmy]

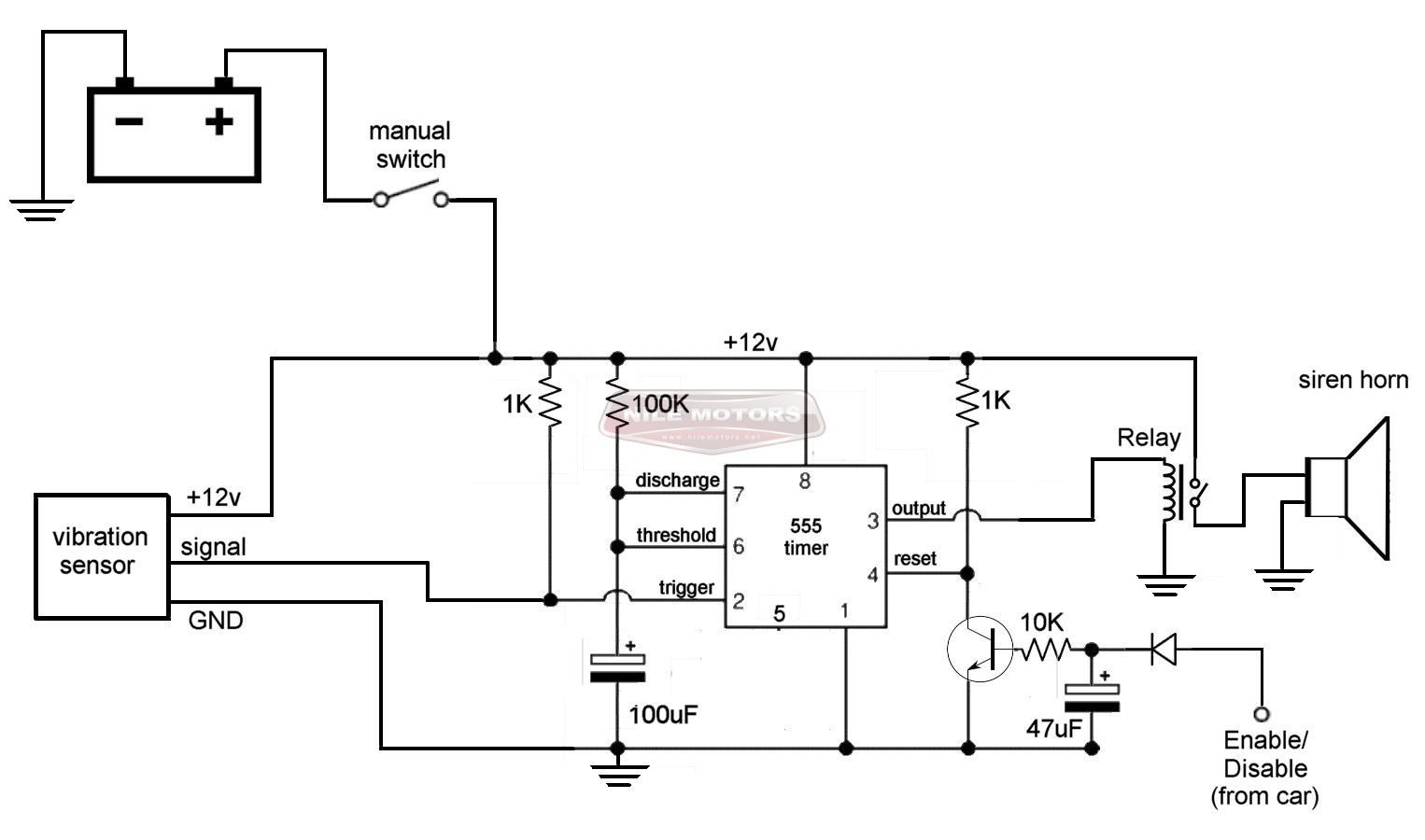

اريد عمل دائرة انذار سيارة بسيطة و بالبحث وجدت هذه الدائرة واريد اضافه الباب السيارة عند الفتح يتم توصيل الدائرة واريد عند فتح الباب الاشارة تعمل لمدة 30 ثانيه

[essam helmy]

دة الصورة الى الموضوع

[essam helmy]

[مسلم11]

اخي الكريم يوجد بباب السيارة مفتاح للانارة قم على وصل المقاومة الموجودة على قاعدة الترانزستور بالموجب ومن ثم اوصل الطرف ٢ من ال٥٥٥ الى السالب مباشرة وثم اوصل مقاومة قيمتها ١ كيلو الى طرف المفتاح الخاص بالانارة والطرف الثاني الى قاعدة الترانزستور وبعدها اختبر الدارة واخبرنا
نصيحة ابتعد عن السيارة اثناء التجربة
رحمك الله يا اخ essam كنت طيبا

[essam helmy]

المشاركة الأصلية كتبت بواسطة مسلم11

اخي الكريم يوجد بباب السيارة مفتاح للانارة قم على وصل المقاومة الموجودة على قاعدة الترانزستور بالموجب ومن ثم اوصل الطرف ٢ من ال٥٥٥ الى السالب مباشرة وثم اوصل مقاومة قيمتها ١ كيلو الى طرف المفتاح الخاص بالانارة والطرف الثاني الى قاعدة الترانزستور وبعدها اختبر الدارة واخبرنا
نصيحة ابتعد عن السيارة اثناء التجربة
رحمك الله يا اخ essam كنت طيبا

ممكن بالرسم للتوضيح

[مسلم11]

كم كنت اتمنى لو عندي حاسب
اشارككم بهاتفي ولا استطيع الرسم عليه
ارسم الدارة قدر استيعابك للامر وضعه هنا وان كان يوجد خطأ نصححه

[مسلم11]

اخي الكريم آخر سطرين من مشاركتي السابقة كانت للمزاح ارجو ان لا تتضايق مني

[essam helmy]

المشاركة الأصلية كتبت بواسطة مسلم11

اخي الكريم آخر سطرين من مشاركتي السابقة كانت للمزاح ارجو ان لا تتضايق مني

لا ابدا اخي الكريم وشكرا على الرد
