[mohatvnet]

اسلام عليكم
عندي استفسار بخصوص ضبط الاعدادات ميكروكنترولر من نوع avr في mikroc for avr

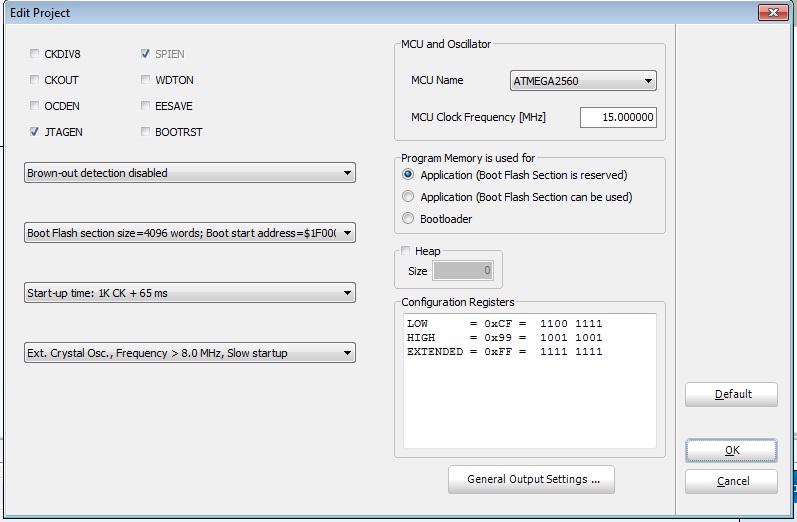

هذه هي صورة الكومبايلر

[مشتاق الله]

بسم الله الرحمن الرحيم

و عليكم السلام و رحمة الله و بركاته

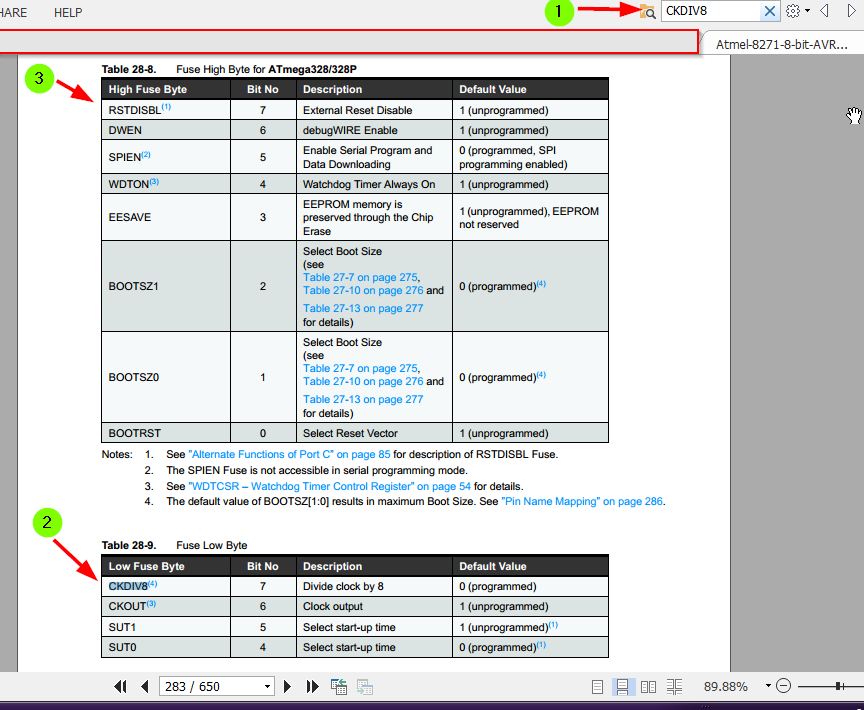

اخى العزيز سأدلك على كيف تصطاد , حضرتك ادخل على الداتا شيت لل AVR , ثم ابحث بالكلمة التى تريدها مثلا ابحث بكلمة CKDIV8 ستجد شرحه و عادة ستجد كل الفيوزات مشروحة فى نفس الصفحة .
اما اذا كان هناك شئ غير واضح ان شاء الله ممكن نوضحه مع بعض .



و الله المستعان

اللهم توفنى مسلما و الحقنى بالصالحين

[mohatvnet]

شكرا لك اخي الكريم مشتاق الله
لكن هذه هي المشكل لم أفهم طريقة ضبط الفيوزات اتمنا ان تشرحهم لنا طبعا ان كان ممكن
والمشكلة هي كيف أختار تردد المناسب للكريستالة في ميكروكنترولر من نوع pic كنا نختار
اما XT او HS او LP يعني حسب نوع تردد الدي نستعمل اما في هذا الميكروكنترولر من نوع AVR
لديه متلا ادا كنا نستعمل تردد اكبر من تمانية يعني ينقسم الى نوعين FAST STARTUP و SLOW STARTUP

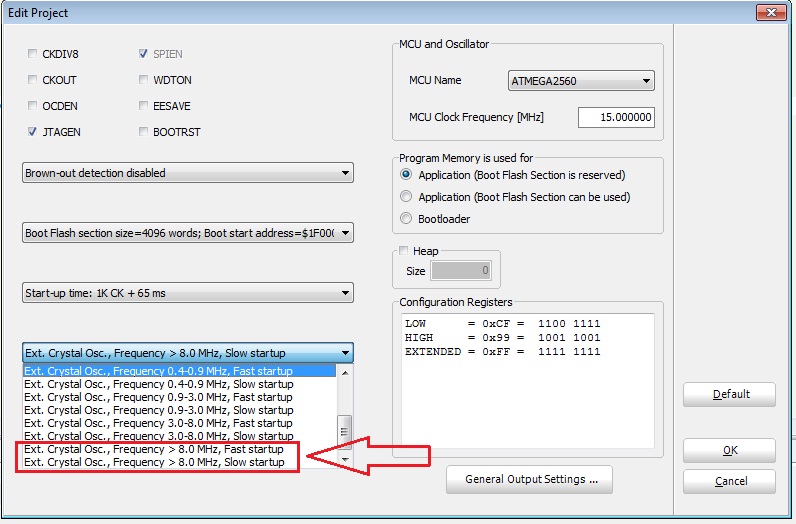

فأيهما أختار هذه صورة توضح قصدي :

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

اخى العزيز ,
لكى يبدأ الميكرو فى العمل فانه يلزم ان يتأكد ان جهد التغذية وصل لمرحلة الاستقرار لذلك يكون الميكرو فى حالة سكون او RESET لفترة تاخير معينة تختلف من ميكرو لاخر , تسمى Tout .و تتراوح اما 4.1 مللى ثانية الى 64 .
و يضاف اليها ايضا فترة تاخير ياخذها الميكرو حتى يتاكد من استقرار المذبذب الخارجى , و ثبات تردده و تسمى START UP . و تقاس بعدد ذبذبات ينتظرها الميكرو من المذبذب .

بعد مرور هذان التاخيران يبدأ الميكرو فى الخروج من السكون و العمل فورا .

لذلك اذا اردت ان يبدأ الميكرو بسرعة بعد كل مرة RESET or SLEEP MODES فانك تختار اقل الزمنين السابقين مجموعين معا و المتمثل فى الخيار FAST START UP (RISING POWER)
اما اذا اردت ان يبدأ ببطأ تختار اكبر قيمة للزمنين معا SLOW START UP

متى اختار FAST or SLOW ؟
اذا كان مشروعك حساس للاستقرار للميكرو من ناحية ذبذبته و توفر الجهد السليم لعمل جميع مكونات الميكرو مثلا كمشاريع توليد او قياس ترددات عالية , فالافضل ان تختار SLOW
و اذا كان سرعة عمل الميكرو و استجابته بعد القيام من SLEEP او RESET مهم جدا لك و ليس باهمية دقة الذبذبة فاختار FAST .

و اذا كان مشروعك لا هذا و لا ذاك فاختار SLOW .

ملحوظة : عند قيام الميكرو من النوم فانه ينتظر زمن الذبذة فقط START UP لانه يفترض ان الجهد كان مستقرا فلا ينتظر Tout .

ايضا الجهد و استقراره مهم لانه ممكن بعض مكونات الميكرو لا تعمل جيدا مثل EEPROM او مسجلاته لو ان الجهد قل عن حد معين , لذلك تستعمل فيوز دائرة BOD و التى تعمل فحص للجهد بحيث لو قل عن حد الخطر تقوم BOD بفصل الميكرو عن العمل لذلك تفعيل ال BOD يغنى عن Tout .

هذا و الله اعلى و اعلم , و لو حدا عنده توضيح يزيدنا

قال هذا رحمة من ربى

اللهم توفنى مسلما و الحقنى بالصالحين

[mohatvnet]

بارك الله فيك اخي الكريم على هذه المعلومة القيمة اتعبتك معي
عندي استفسار الاخير
انا اشتريت مبرمجة usb asp وكدالك arduino pro mini تحتوي على متحكم اسمه mega328p
وتحتوي ايضا على كريستالة 16 ميغا هيرتز واريد بدأ تعلم فيها بالبرمجة بالغة
ميكروسي فما هي اهم الاعدادات التي يجب ان اضبطها في ميكروسي

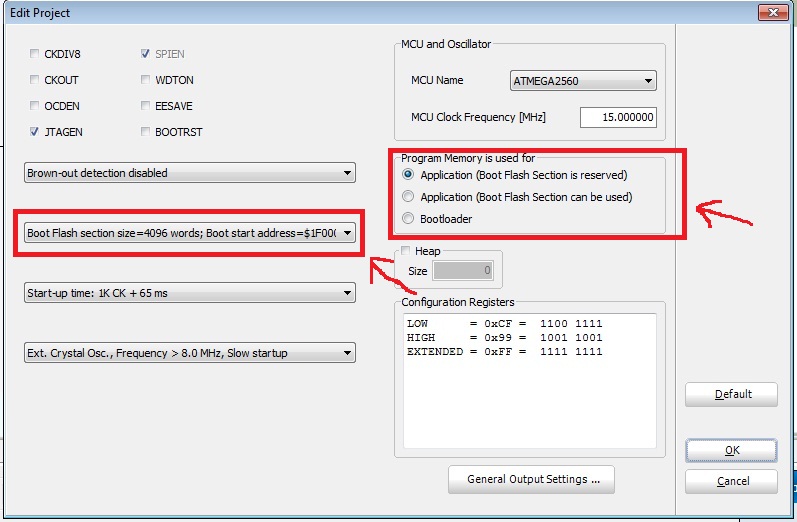

وكذالك هل هذه الاعدادات التي أشرت عليها بلون الاحمر في صورة هل تؤتر في أداء
الميكروكنترولر ام لا :

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

طبعا لوحة الاردوينو تستعملها مع برنامج الاردوينو و ليس ميكروسي





قال هذا رحمة من ربى

اللهم توفنى مسلما و الحقنى بالصالحين

[mohatvnet]

لا انا اريد برمجة لوحة اردينو عن طريق usb asp وليس عن طريق برنامج اردينو
يعني سوف اخد ملف الهكس من برنامج ميكروسي واستعمل برنامج icprog او اي برنامج اخر
لحرق ملف الهكس
ما هو دور الخاصية رقم 2 و رقم 1 التي أشرت عليها

[مشتاق الله]

بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

انظر اخى لكى تبرمج اردوينو بالهيكس تستخدم برنامج XLOADER فقط ,
لا تعدل اى اعدادات غير تردد الميكرو فقط و لست متاكد ان كان سيقبلها ام لا , لان اردوينو لا يعدل فيه انما له اعداداته , و اذا قمت بتعديل اى شئ يتحول لبوردة ميكرو عادية و لست متاكد .
لكنك ممكن تجرب و تنقل لنا تجربتك .
و لن فقط خذ الهيكس و احرقه .
